Как правильно заряжать аккумулятор 18650

Содержание

Топ 5 зарядных устройств для литиевых аккумуляторов

Ну а для тех, кто не считает нужным или возможным собирать зарядку для Li-ion своими руками, мы приводим наиболее популярные приборы для зарядки цилиндрических аккумуляторов 18650.

Наиболее популярные ЗУ для литийионных элементов:

Рейтинг Внешний вид Модель Производитель Типоразмер аккумуляторов Количество отсеков (независимых каналов) Дополнительные функции Цена, руб. Где купить
1 Nitecore D4 ТМ Nitecore AA (R6), ААA (R03), AAAA, С (R14), 26650, 22650, 18650, 10440, 14500, 16340, CR123A, 17670, 17500, 18490, 18350 4 ЖК-дисплей, тестирование, определение электрической ёмкости, защита от перезаряда, переполюсовки, питание от прикуривателя автомобиля 2 100 Я.Маркет
2

Как правильно заряжать аккумулятор 18650

Liitokala Lii-500 Liitokala 18650, 18490, 18350, 17670, 17500, 17335, 16340 (RCR123), 14500, 10440, 26650, 22650, 26500, A, AA, AAA, SC 4 ЖК-дисплей, тестирование, определение электрической ёмкости, защита от перезаряда, переполюсовки, порт USB 5 В/1А 2 400 Я.Маркет
3

Как правильно заряжать аккумулятор 18650

Opus BT-C3100 v2.2 Opus АА, ААА, С (R14), 10440, 16340, 14500, 17500, 17335, 17500, 18490, 17670, 18650, 22650, 26650 4 ЖК-дисплей, тестирование, определение электрической ёмкости, защита от перезаряда, переполюсовки, многоступенчатая зарядка 2 900 Я.Маркет
4

Как правильно заряжать аккумулятор 18650

SkyRC MC3000 SkyRC AA, AAA, C, D, SC, AAAA, 18650, 14500, 16340, 32650, 14650, 17670, 10440, 18700, 18350, RCR123, 18500, 18490, 25500, 13500, 13450, 16650, 22650, 17500, 10340, 17650, 10500, 26500, 12340, 12500, 12650, 14350, 14430, 16500, 17350, 20700, 21700, 22500, 32600 4 ЖК-дисплей, тестирование, определение электрической ёмкости, защита от перезаряда, переполюсовки, удаленный контроль по Bluetooth 4.0, контроль температуры, порт USB 5 В/2.1А, питание от бортовой сети автомобиля 7 100 Я.Маркет
5 Palo P10 Palo AA, AAA 8 Светодиодная индикация, фиксированный ток зарядки на уровне 180 или 200 мА, попарная зарядка, невысокая цена 900

Можно ли заряжать литий-ионный аккумулятор без контроллера?

Да, можно. Однако это потребует плотного контроля за зарядным током и напряжением.

Вообще, зарядить АКБ, к примеру, наш 18650 совсем без зарядного устройства не получится. Все равно нужно как-то ограничивать максимальный ток заряда, так что хотя бы самое примитивное ЗУ, но все же потребуется.

Сопротивление и мощность рассеяния резистора зависят от напряжения источника питания, который будет использоваться для зарядки.

Давайте в качестве примера, рассчитаем резистор для блока питания напряжением 5 Вольт. Заряжать будем аккумулятор 18650, емкостью 2400 мА/ч.

Итак, в самом начале зарядки падение напряжение на резисторе будет составлять:

Предположим, наш 5-вольтовый блок питания рассчитан на максимальный ток 1А. Самый большой ток схема будет потреблять в самом начале заряда, когда напряжение на аккумуляторе минимально и составляет 2.7-2.8 Вольта.

Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:

R = U / I = 2.2 / 1 = 2.2 Ом

Мощность рассеивания резистора:

Pr = I 2 R = 1*1*2.2 = 2.2 Вт

В самом конце заряда аккумулятора, когда напряжение на нем приблизится к 4.2 В, ток заряда будет составлять:

Т.е., как мы видим, все значения не выходят за рамки допустимых для данного аккумулятора: начальный ток не превышает максимально допустимый ток заряда для данного аккумулятора (2.4 А), а конечный ток превышает ток, при котором аккумулятор уже перестает набирать емкость (0.24 А).

Защита, встроенная в аккумулятор не позволит его перезарядить ни при каких обстоятельствах. Все, что вам остается сделать, это проконтролировать ток заряда, чтобы он не превысил допустимые значения для данного аккумулятора (платы защиты не умеют ограничивать ток заряда, к сожалению).

Зарядка при помощи лабораторного блока питания

Если в вашем распоряжении имеется блок питания с защитой (ограничением) по току, то вы спасены! Такой источник питания уже является полноценным зарядным устройством, реализующим правильный профиль заряда, о котором мы писали выше (СС/СV).

Вначале, когда аккумулятор еще разряжен, лабораторный блок питания будет работать в режиме защиты по току (т.е. будет стабилизировать выходной ток на заданном уровне). Затем, когда напряжение на банке поднимется до установленных 4.2В, блок питания перейдет в режим стабилизации напряжения, а ток при этом начнет падать.

Когда ток упадет до 0.05-0.1С, аккумулятор можно считать полностью заряженным.

Высокотоковые аккумуляторы 18650

Высокотоковые аккумуляторы 18650 отличаются от обычных возможностью обеспечивать более высокий уровень тока. Среди самых популярных моделей высокотоковых 18650 можно выделить следующие.

Рейтинг высокотоковых аккумуляторов 18650
Samsung INR18650-25S 95.7

Samsung INR18650-30Q 92.7

Sanyo UR18650NSX 87.4

Murata VTC5 78.1

LG 18650HG2 94.2

Samsung INR18650-30Q

Это высокотоковые батареи, способные работать с большими токами нагрузки: до 15 А при постоянной нагрузке, а также 25 А при кратковременной нагрузке. Номинальная емкость АКБ — 3000mah, а минимальная — 2900mah.

Согласно проведенным тестам, реальная емкость аккумулятора при разряде до 2,9В составляет, как правило, от 2950 до 3000mah. Эти показатели вполне укладываются в указанные производителем параметры.

Комбинация высокой реальной емкости и возможности нормальной работы с большими токами нагрузки до 15 А, делает эту модель АКБ просто прекрасным выбором для применения в электронных сигаретах, для замены АКБ в разнообразных электрических инструментах, а также для применения в любых устройствах, где требуется работа с большими токами нагрузки либо достаточно большая суммарная емкость.

Стоит отметить, что этих аккумуляторов, к сожалению, нет специальной защитной платы, потому их желательно использовать только в тех электрических приборах, у которых есть уже встроенная защита. Применение модели в фонариках тоже не желательно.

В отличии от прочих батареек корейской компании Самсунг, дата изготовления аккумуляторов INR18650-30Q прописана непосредственно под термоусадкой.

Sanyo UR18650NSX

Суммарная емкость АКБ Sanyo UR18650NSX составляет 2600 mAh.

Данная модель — это промышленный высокотоковый литиевый аккумулятор, который способен выдерживать ток разряда до 20 А постоянной нагрузки, а также до 30 А при кратковременной.

Sanyo UR18650NSX будет оптимальным для электронных сигарет и прочих устройств, которые от АКБ требуют достаточно большую токоотдачу.

LG 18650HG2

Этот аккумулятор достаточно известный. Как собственникам шуруповертов, так и владельцам мощных фонариков.

А также вейперам. Ведь LG HG2 – это стабильное и надежное изделие, которое при своем номинальном объеме в 3000 мА*ч может давать постоянный ток в 20 ампер.

Наибольший ток заряда – 4 А, но его можно применять исключительно при качественном охлаждении, поскольку батареи в данном режиме достаточно сильно греются. Возможный максимум при полном отсутствии специального охлаждения составляет 1,5 А.

Цикловая живучесть АКБ по паспорту – триста циклов заряда и разряда при снижении общего объема не больше чем на треть от номинала. В реальности же их можно эксплуатировать даже больше. Что проверено не одним пользователем.

Murata VTC5

Аккумулятор Murata VTC5 — это достаточно популярная модель, которая, как правило, применяется для вейпа и в прочих устройствах, где необходимо использование высокотоковых li-ion АКБ 18650, в частности, сильных шуруповертах на батареях.

У аккумуляторов Murata VTC5 достаточно долговременная токоотдача до 30 А и кратковременная до 100 А. Суммарный объем данного изделия — 2500mAh.

Необходимо отметить, что компания Murata купила производство у корпорации Sony в 2017 году. Правда до недавнего времени li-ion АКБ серии VTC все еще производились под маркой всем известной Sony.

Популярные статьи  Как штукатурить стены цементным раствором?

Лишь с начала 2018 года эти батареи стали изготовляться под маркой Murata. Название изготовителя наконец-то появилось в официальной маркировке продукции.

Samsung INR18650-25S

Общая емкость АКБ Samsung INR18650-25S — стандартные 2500mAh. Это один из наиболее высокотоковых АКБ. Наиболее допустимый ток здесь 35 А и 25 А без специального контроля общей температуры.

Это изделие намного лучше аккумуляторов INR18650-25R по самым разным параметрам. По своим параметрам Samsung INR18650-25S крайне схож на АКБ Murata VTC5A.

Этот продукт отлично подходит для применения в высокотоковых электрических приборах — различный электроинструмент, а также пылесосы.

Как сделать простейшее зарядное устройство для Li-ion аккумуляторов 18650

Здравствуйте, уважаемые читатели и самоделкины!

Наверняка у многих из Вас имеются устройства, работающие на аккумуляторных батареях 18650. Последнее время они применяются в фонариках, игрушках, ноутбуках и прочих устройствах.

В данной статье автор YouTube канала «Sorin — DIY Electrical Nerd» расскажет Вам, как сделать одно из самых простых зарядных устройств для этого типа аккумуляторов.

Материалы , необходимые для самоделки. — Аккумуляторы 18650 Li-ion — TP4056 — контроллер заряда аккумуляторов — Отсек для батарей 18650 — Зарядное устройство для смартфона — Магнитный кабель Micro USB Type C — Провода, медная проволока, двухсторонний скотч — Припой, канифоль, текстолит, фанера, хлорное железо, наждачная бумага.

Инструменты , использованные автором. — Паяльная станция — Мультиметр, USB-тестер — Шуруповерт — «Третья рука» с подсветкой — Отвертка с набором бит — Пассатижи, кусачки, линейка, перманентный маркер. Процесс изготовления. Понятное дело, что Li-ion аккумуляторы 18650 можно купить. Однако, если Вы планируете заменить старую батарею ноутбука, то не выбрасывайте ее.

Процессами заряда и разряда этих батарей управляет специальный контроллер, который не только следит за их состоянием, но и считает циклы заряда-разряда. Он может отбраковать даже хорошую батарею. В итоге, из нее можно извлечь несколько вполне рабочих батареек.

Разбираемая автором сборка сделана по схеме 2s3p. Сначала разбирается пластиковый корпус, отделяется датчик температуры, и отпаиваются провода контроллера, ведущие к батареям.

При разделении пары элементов ячейки, сначала нужно перерезать ленту, соединяющую отрицательные контакты.

Далее батарейки разводятся в стороны, освобождая доступ к ленте, соединяющей плюсовые клеммы. Теперь ее можно перерезать без риска замыкания на корпус. Остатки ленты аккуратно удаляются пассатижами.

Контакты батарей зачищаются наждачной бумагой.

Теперь нужно отсеять неисправные батареи, проверив напряжение на них мультиметром. Оно должно быть не ниже 2.7В. У автора все батареи имеют напряжение около 4 вольт, и это даже при условии того, что они не заряжались уже несколько месяцев.

Для создания зарядного устройства потребуется несколько держателей батарей 18650 и платы контроля заряда батарей. Автор будет делать зарядник на 4 батарейки, и для каждой нужен свой контроллер TP4056.

На плате контроллера установлен резистор R3, отвечающий за ток заряда батареи. Этот резистор можно заменить, установив нужный ток. Также можно установить подстроечный резистор, и регулировать ток в зависимости от типа батареи вручную. Штатный ток заряда можно найти по модели используемого Li-ion аккумулятора 18650 .

Схема соединений всех элементов предельно проста. Входы всех контроллеров соединяются параллельно. Так как на борту каждой платы имеется разъем microUSB, то можно подключать зарядное устройство от смартфона к любому из них.

Теперь нужно зачистить медное покрытие, обезжирить его, и нарисовать дорожки при помощи лака для ногтей или перманентного маркера. Конечно, при наличии лазерного принтера, можно распечатать схему, и перенести ее на плату при помощи утюга.

Травление платы выполняется классическим способом — в водном растворе хлорного железа. На это уйдет не очень много времени.

Проволока фиксируется в «третьей руке», и ее конец припаивается к плате.

И да, ни в коем случае не включайте такие устройства на ковре или других горючих материалах, как это делает автор! Сначала он разрядил аккумулятор до напряжения 2,8В.

Подключив USB-тестер, автор замеряет ток заряда одного аккумулятора.

По завершению зарядки отдельной батареи, на соответствующем контроллере загорается синий светодиод. Чтобы одновременно заряжать все батарейки нужно использовать зарядное устройство для смартфона с током 3-4А.

Благодарю автора за рекомендации по изготовлению простого зарядного устройства для аккумуляторов 18650.

Всем хорошего настроения, крепкого здоровья, и интересных идей! Подписывайтесь на телеграм-канал

сайта, чтобы не пропустить новые статьи.

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Зарядку для аккумуляторов 18650 своими руками смастерить вполне реально. Главное, знать основные принципы работы электрической цепи и те показатели, при которых можно заряжать АКБ.

Способ №1

Самый простой способ подзарядить батарейку в экстренных условиях — просто воспользоваться стареньким, но работающим зарядным устройством от телефона «Нокиа» или «Самсунг». Благо, параметры тока и напряжения в таких зарядниках не навредят АКБ.

Схема проста, и с ней справится даже школьник:

  1. У зарядки нужно освободить провода от связывающей их оболочки, разъединить их на плюсовой и минусовой полюса. Обычно красный проводок — это плюс, а черный — минус, так что, путаницы быть не должно.
  2. Теперь нужно просто прикрепить батарейку к оголенным контактам проводков пластилином.
  3. Соблюдая полярность, подсоединить устройство к сети, либо компьютеру — и элемент можно спокойно заряжать, время от времени следя за процессом.

Это интересно: Новое поколение солнечных батарей: гибридные панели

На вопрос, сколько держать батарейку на таком «экспресс-заряднике», ответ простой: часа будет вполне достаточно для того, чтобы восстановить параметры ее емкости.

Способ №2

Как сделать зарядку более совершенного типа? Здесь схема может быть немного сложнее, учитывая то, что придется воспользоваться подручными инструментами в виде паяльника, припоя, клея и флюса. Однако самый важный элемент, который понадобится домашнему зарядному устройству, можно приобрести на AliExpress — это плата зарядки. Поэтому собрать такое устройство самостоятельно большого труда не составит.

Схема такова: плата припаивается к заранее подготовленному пластиковому боксу с двумя проводками («плюс» и «минус»). В боксе и будет находиться батарейка во время зарядки. Сам бокс можно достать из любого бытового прибора, вышедшего из строя: это может быть старый зарядник, либо игрушка. Главное, чтобы размеры бокса соответствовали элементам 18650.

С пайкой проблем возникнуть не должно — на плате указаны те места, куда следует припаивать проводки. Кроме того, сама плата уже заранее оснащена двумя светодиодными индикаторами красного и зеленого цвета, которые будут сигнализировать об уровне заряда.

Плату следует аккуратно приклеить на бокс в любое удобное место, затем припаять проводки, не забывая соблюдать полярность. Перед пайкой провода нужно будет слегка зачистить и залудить с помощь канифоли и капнуть на плату немного жидкого флюса (или припоя)

Важно следить за тем, чтобы не произошло замыкания проводков между собой

Такая схема позволяет изготовить простое, но надежное и очень дешевое зарядное устройство в короткое время. Теперь осталось с помощью usb-разъема подсоединить его к компьютеру или сети — и можно заряжать батарейки. Как правильно заряжать их — уже ясно, главное, следить за показаниями индикаторов. Зеленый цвет всегда будет сигналить о заряженном состоянии элементов.

Эксплуатация Li-ion батарей

Первую зарядку батареи после покупки новой техники необходимо выполнять после полного разряда. То есть заряжать его сразу не нужно, необходимо довести прибор до выключения, а потом зарядить полностью.

При эксплуатации устройств с литий-ионными батареями необходимо следить за местом их нахождения

В холодную и жаркую погоду важно контролировать температуру батареи, не допуская перегрева (переохлаждения). Для этого существуют специальные программы, с помощью которых отслеживаются показатели

Популярные статьи  Пинетка спицами для начинающих с фото и видео

Работа при температуре выше 30°C сказывается на способности батареи держать емкость. Уровень падает с 100% до 80%. Когда устройство полностью зарядилось, следует отключать его от источника тока. В противном случае емкость аккумулятора со временем будет снижаться, и батарея выйдет из строя.

Современные блоки питания способны минимизировать поступающий ток после полного заряда. Однако такая функция не дает гарантии сохранности аккумулятора. Заряжать устройство необходимо при отметке 30-50%. Постоянная полная разрядка сопровождается выделением тепла в большем объеме, это негативно сказывается на состоянии батареи.

Не стоит подключать к питанию устройства, которые работали в стрессовом режиме и получили перегрев. В этом случае необходимо дождаться, пока температура снизится, и только после этого ставить заряжаться.

Для устройств, которые допускают извлечение батареи, отличным решением является приобретение резервного аккумулятора. В этом случае время работы приспособления возрастает в 2 раза. Когда основной аккумулятор разряжается, в устройство помещается запасной элемент. Удобно решение для техники, которая быстро нагревается, так как сменное устройство дает время основному остыть.

Калибровка

Выделяют 2 метода калибрования:

  • ручной;
  • программный.

Калибровка производится по схеме: полный разряд-полный заряд аккумулятора. Необходима процедура для восстановления показателей и корректной работы контроллера.

Как правильно заряжать аккумулятор 18650

Второй метод отображает больше информации и позволяет осуществить дополнительные программные манипуляции. В остальном оба способа различий не имеют.

Вначале необходимо в стандартном режиме разрядить технику до выключения. Затем подключить к заряднику. Во время процедуры печатная плата батареи определяет предельные рамки зарядки и разрядки, это необходимо для предотвращения сбоев в дальнейшей работе.

Заряжают аккумулятор оригинальным прибором, который шел в комплекте с техникой. Отключать от сети устройство можно, когда индикатор заряда покажет 100%. Для достижения максимальной рабочей емкости рекомендуется провести 2-3 повторных цикла «разряд-заряд».

Если не заряжается

Если зарядка не происходит (резистор холодный), возможно несколько причин:

  1. схема защиты неисправна или ушла в очень глубокую защиту;
  2. произошел внутренний обрыв.

Как восстановить литиевые АКБ или 18650 элементы в таком случае? Можно попытаться убрать внешнюю полимерную оболочку каждого аккумулятора и подсоединить созданную зарядку непосредственно к банке, «+» к «+», «-» к «-». Если заряд все равно не пойдет, аккумулятор восстановлению не подлежит. Если пойдет – дождитесь, пока напряжение превысит порог в 3,1–3,2 В и далее зарядите аккумулятор штатной зарядкой.

Если же наоборот резистор сильно греется, а напряжение на аккумуляторе нулевое, это говорит о наличии внутри КЗ. Нужно снять с аккумулятора внешнюю полимерную оболочку, отпаять защитную плату и попробовать зарядить непосредственно банку. Если удастся, это означает, что проблема в неисправности защитной платы, и ее нужно заменить.

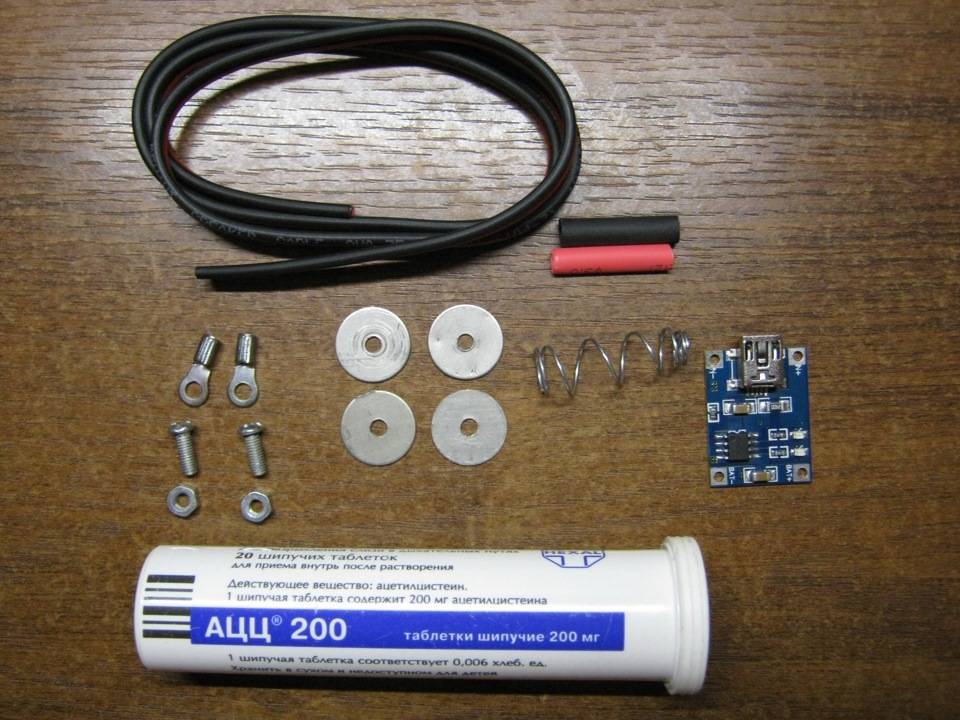

Всем привет!Достался мне на запчасти ноутбук… Матрица пошла в дело, остальное железо всё ещё лежит, а батарею я решил распотрошить на предмет отдельных аккумуляторов типоразмера 18650… Всего в батарее их оказалось 12 штук, таких

Как правильно заряжать аккумулятор 18650

Аккумуляторы перемерил, выбрал три штуки полу-живых, напряжение на них было чуть больше 1В, три штуки почти живых, напряжение на них чуть больше 0,8В. Остальные 6 штук разряжены в ноль… Решил зарядить те, которые хоть что-то выдавали и проверить, что они из себя представляют. Раньше я с ними не сталкивался, зарядного нет для них, но когда-то купил у китайцев платку для зарядки подобных аккумуляторов. Поскольку это всё было на грани проверки, начал думать, как подцепиться к аккумулятору… Не спрашивайте, почему не купил специальную контейнер — просто потому, что у нас в городе их нет и отродясь не было)))На глаза попалась баночка от таблеток

Как правильно заряжать аккумулятор 18650

Вкинул в неё аккумулятор — вошел как родной!

Как правильно заряжать аккумулятор 18650

Решил, что получится нормальный бокс для зарядки и начал собирать в шмурдяке всё необходимое для воплощения задумки… Вот, что нашлось

Как правильно заряжать аккумулятор 18650

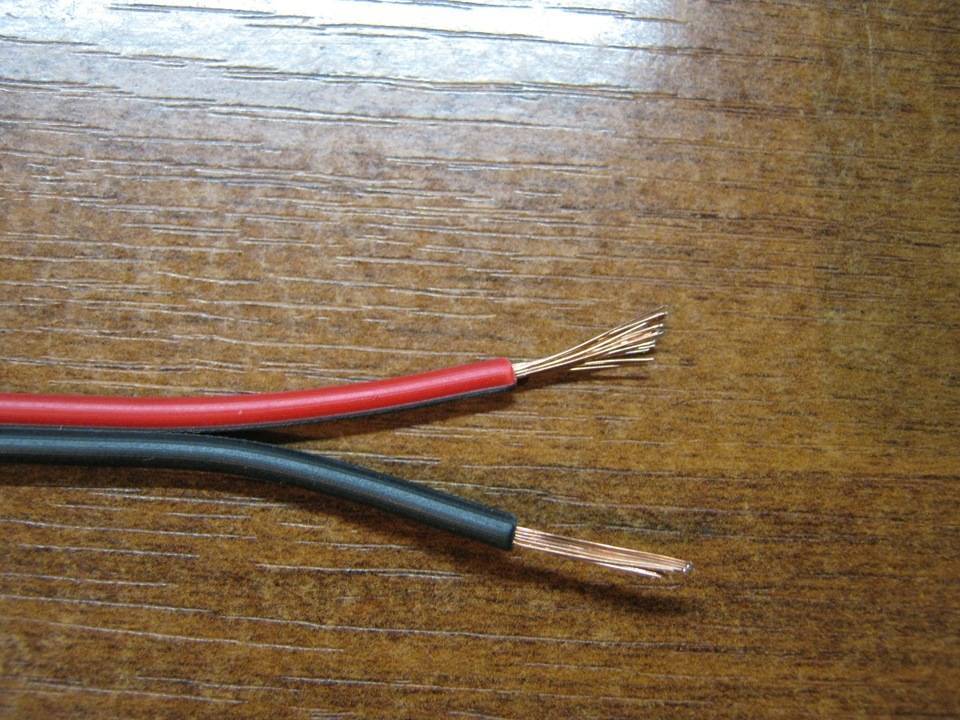

Зачистил провода на две длины гильзы у клеммы

Как правильно заряжать аккумулятор 18650

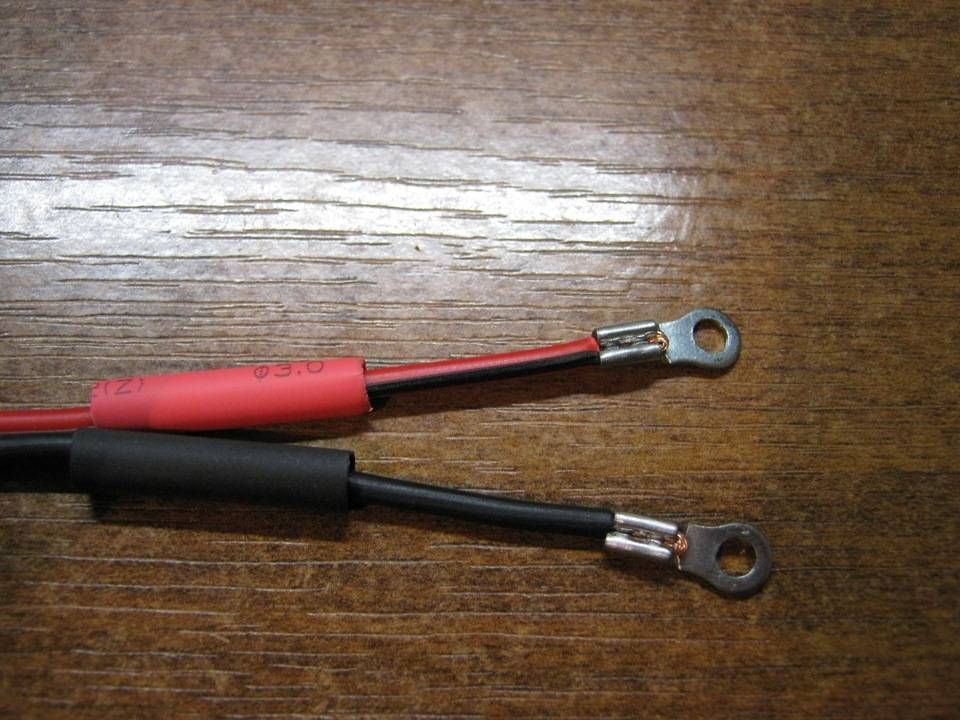

Накинул на провода термоусадку, сложил зачищенную часть провода вдвое и обжал клеммы

Как правильно заряжать аккумулятор 18650

Термоусадку обсадил простой зажигалкой

Как правильно заряжать аккумулятор 18650

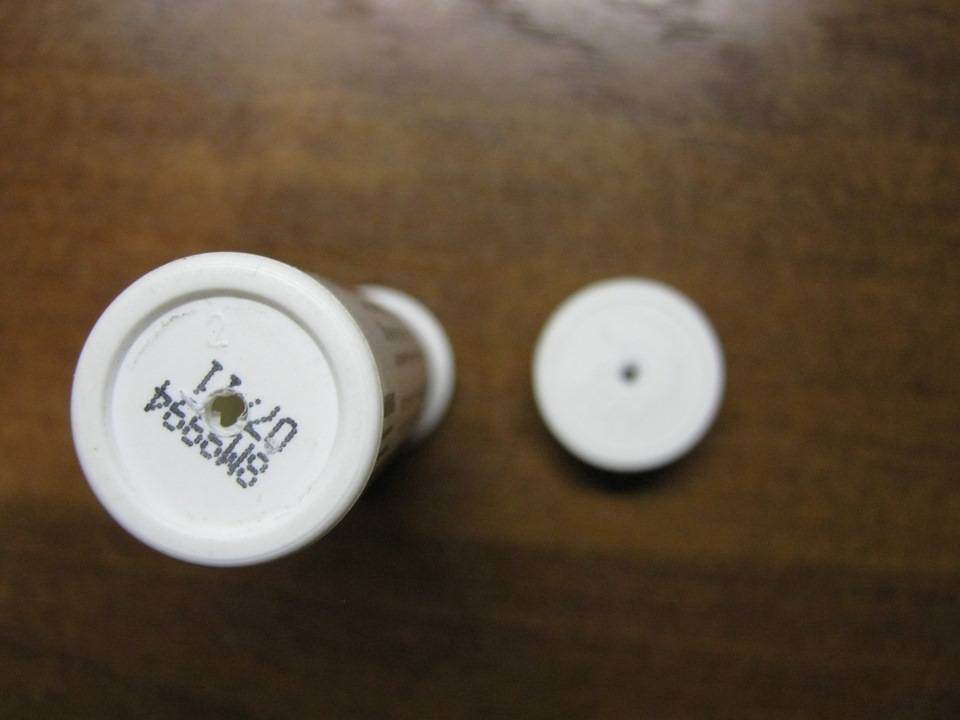

Сверлом на 3 мм засверлил отверстия в донышке и крышке.

Как правильно заряжать аккумулятор 18650

С крышки предварительно срезал пластиковую пружину и высыпал силикогель

Как правильно заряжать аккумулятор 18650

Закинул в баночку шайбу, вставил болтик, снаружи накинул ешё одну шайбу, потом клемму плюсового провода и накрутил гайку

Как правильно заряжать аккумулятор 18650

Как правильно заряжать аккумулятор 18650

Такие же операции проделал с крышкой

Как правильно заряжать аккумулятор 18650

Как правильно заряжать аккумулятор 18650

Аккумулятор вставил в баночку плюсом к её дну, так как там плюсовой контакт и следом вкинул пружину

Как правильно заряжать аккумулятор 18650

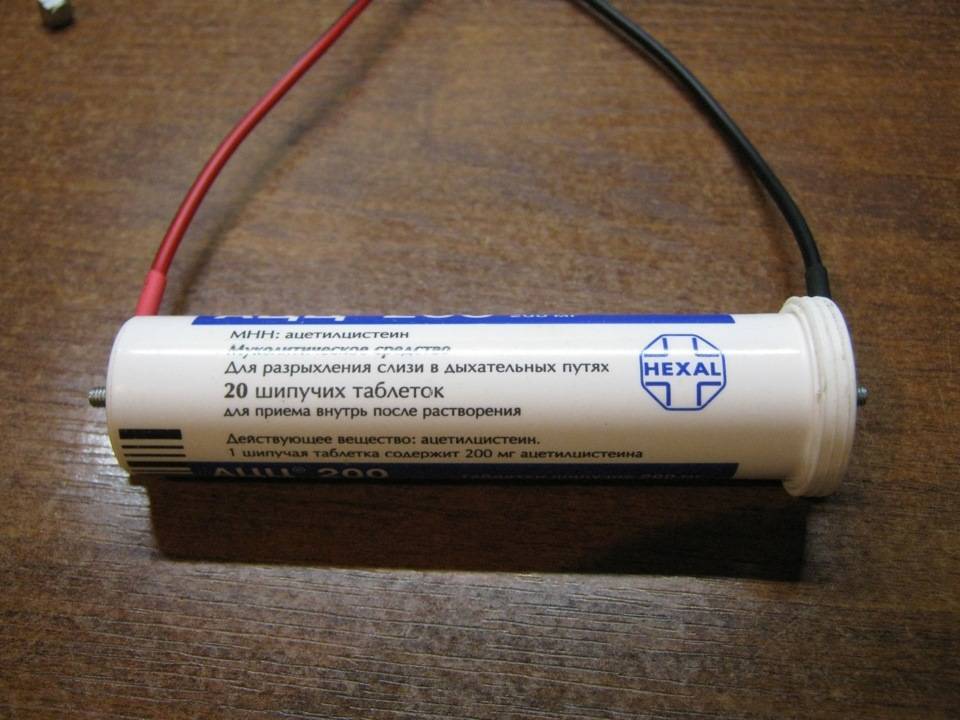

Закрыл бокс крышкой

Как правильно заряжать аккумулятор 18650

Поскольку проэкт пробный и временный, так как зарядное для аккумуляторов я уже заказал, то решил не напрягать пайкой плату контроллера зарядки, просто зачистил провода и вставил их в контактные отверстия

Как правильно заряжать аккумулятор 18650

А чтобы контакт был надёжным, отрезал от зубочистки острые концы и зафиксировал ими провода

Как правильно заряжать аккумулятор 18650

Далее подключил зарядное кабелем к USB порту компа

Как правильно заряжать аккумулятор 18650

Осталось тихо ждать и щупать бокс на предмет нагрева до тех пор, пока не погаснет красный светодиод и не вспыхнет синий)))

Как правильно заряжать аккумулятор 18650

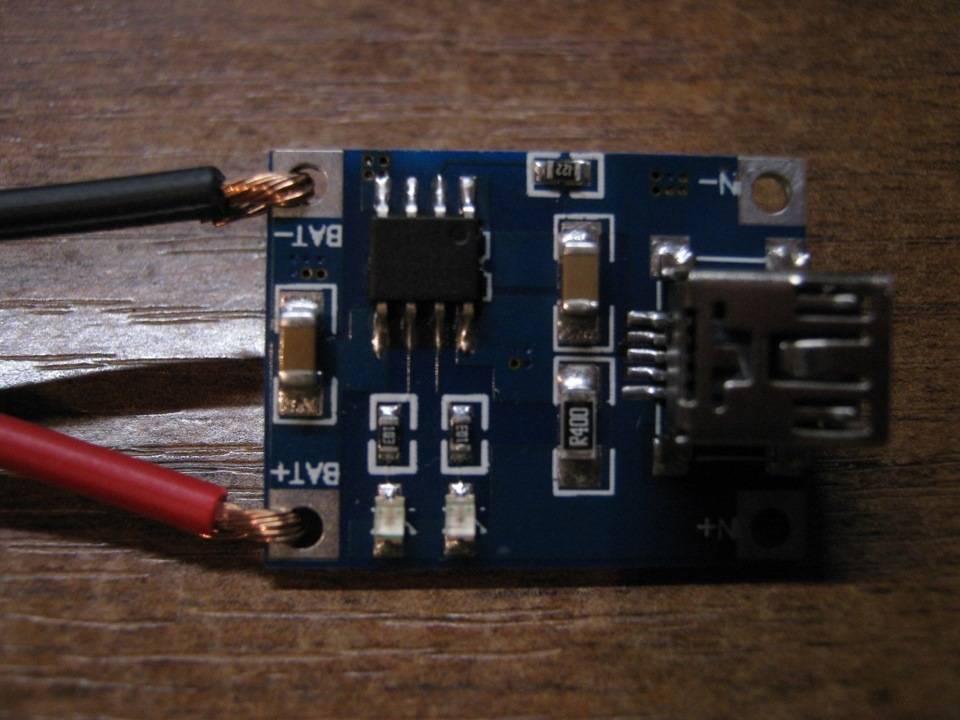

Максимальный зарядный ток, заявленный для данной платы — 1000мА. Его можно изменить, подобрав резистор, указанный на рисунке, в соответствии с таблицей.

Как правильно заряжать аккумулятор 18650

Надеюсь, кому-то пригодится)))Всем добра!

Общая характеристика

Сегодня применяется множество типоразмеров и видов батарей. Одним из наиболее востребованных является аккумулятор типа 18650. Он имеет цилиндрическую форму. Внешне такая батарея напоминает пальчиковые аккумуляторы. Только представленный вид немного больше по габаритам, чем привычные устройства.

В ходе эксплуатации обязательно возникает вопрос о том, как заряжать аккумулятор 18650. Это несложная процедура. Однако отнестись к ней нужно со всей ответственностью. От правильности проведения зарядки зависит долговечность применения батареи.

Аккумуляторы представленного типа применяются сегодня для питания ноутбуков, а также электронных сигарет. Это сделало представленный типоразмер популярным. Также подобные аккумуляторы устанавливают в фонарики и лазерные указки. Чаще всего представленные приборы выпускают литий-ионного типа. Этот вид аккумуляторов доказал свою эффективность и простоту при эксплуатации.

Выбираем оптимальный ток заряда

Теперь обсудим, каким током лучше заряжать аккумуляторы 18650. Возможные варианты – 0,5 А и 1 А. При силе зарядного тока 1 А процесс подзарядки проходит быстрее, чем при 0,5 А, но для сохранения эксплуатационного ресурса элементов питания более предпочтителен плавный заряд. Поэтому оптимальный ток заряда – 0,5 А. Если нужно ускорить процесс подзарядки, можно увеличить зарядный ток до 1 А, но без особой необходимости этого делать не стоит.

Для подзарядки литиевых элементов питания желательно использовать оригинальные зарядные устройства, рассчитанные на применение с конкретной моделью аккумулятора. Они четко понимают, какая мощность необходима конкретному элементу питания, и своевременно останавливают процесс зарядки. Что касается силы тока, оригинальные зарядные устройства вначале осуществляют подзарядку сильным током, а ближе к завершению процесса подзарядки уменьшают его. Такой алгоритм помогает избежать перегрева элементов питания и продлить срок их службы.

Предлагаем вам ознакомиться с еще одним познавательным материалом – о том, как правильно заряжать литий-железо-фосфатные аккумуляторные батареи.

Источник

Что делать, если аккумулятор не заряжается

Если вышеперечисленные методы не помогли, то рекомендуем ознакомиться со следующими способами как оживить аккумулятор 18650.

С помощью специального зарядного устройства

Это действие осуществляется при помощи китайской копии зарядного устройства «IMAX B6» и мультиметра. Эта зарядка доступна в широкой продаже, и она отлично восстанавливает аккумулятор в домашних условиях.
Для начала необходимо проверить саму батарею, путем соединения к ней мультиметра и выставляя устройство в режим измерения напряжения. Если у аккумулятора глубокий разряд, мультиметр покажет низкие показателями U в милливольтах.

Суть метода заключается в том, чтобы измерение реального количества U в аккумуляторе «мешает» контроллер.
Есть два вывода, плюс и минус, которые идут непосредственно с батареи на контроллер. На выводах чаще всего напряжение составляет 2,6 В это достаточно небольшое значение.

Напряжение будет по немногу подниматься. Это значит, что восстановление li ion аккумулятора идёт успешно. Через какое-то время значение U дойдет до 3,2 вольт, и батарея начнет «раскачиваться». Позже её можно будет заряжать от «родной» зарядки.

Популярные статьи  Где можно сделать отделку стен ламинатом

С помощью резистора и «родного» ЗУ

Этот способ еще более проще осуществить, чем предыдущий. Здесь необходимо «минус» подзарядки подвести к «минусу» аккумулятора. А «плюс» вывести путем резистора на «плюс» батареи.
После этого следует подать питание и напряжение будет возрастать.
Его можно поднять до 3В, для достижения этого показателя, нужно процедуру провести в течении пятнадцати минут. Как только метод завершен, аккумулятор можно проверить на работоспособность.

С помощью вентилятора

Чтобы осуществить этот метод нам понадобится блок питания, в котором выходное напряжение было минимум 12В. «Минус» вентилятора следует подсоединить к «минусовом» разъему блока питания, а его «плюсовой» к плюсу и обязательно фиксировать вручную на аккумуляторе.
Когда мы включим устройство, вентилятор начнет работать. Это значит, что в батарее уже идёт ток. Процедуру не стоит долго продолжать, где-то через 30 секунд нужно выключить сеть. После такого восстановления напряжение обычно повышается до 3В.

Восстановление 18650 аккумуляторов при помощи подзарядки от другого аккумулятора

Существует способ как реанимировать литий-ионную батарею с помощью другого автомобильного аккумулятора. Для этого нам нужна любая другая батарея на 9 В, скотч, а также тонкий провод.
Метод осуществляется по следующим этапам:

  • Проводки требуется подвести к контактам батареи, которую мы хотим реанимировать. На каждый контакт провод должен быть отдельным.
  • Нельзя замыкать контакты «плюс» и «минус» лишь одним проводом. Из-за этого может произойти короткое замыкание, и оживить батарею будет нельзя.
  • Соединения нужно закрепить скотчем, на которой перед этим необходимо сделать метку маркером, какой провод с каким контактом будет соединён.
  • Провод от «плюса» девятивольтового аккумулятора следует соединить с «плюсом» восстанавливаемой батареи.
  • Минусовые контакты надо соединить по этому же методу.
  • Все контакты закрепляем изолентой, чтобы провода не отошли.
  • Ждём определенное время и следим за состоянием батареи, она должна минимально нагреться.
  • Когда аккумулятор станет тёплым, сразу же отсоединяем от АКБ батареи.
  • Проводим перезарядку.
  • Проверяем работу.

С помощью использования тренировочных циклов

Этот метод проводится для предотвращения сульфатации, а также для того чтобы определить емкости батареи. Такие циклы нужно проводить минимум один раз в год и процедура выполняется по следующим этапам:

  • Следует зарядить литий-ионный аккумулятор обычным током до того момента, пока он полностью не зарядится.
  • Выдерживаем ее четыре часа после того как прекратилось питания.
  • Корректируем плотность электролита.
  • Включаем заряд на 25-35 минут чтобы электролит был перемешенным.
  • Необходимо провести контрольную разрядку постоянным нормальным током десяти-часового режима и контролировать время полного разряда до того как напряжение спадет до 1,7 В на банку
  • Емкость батареи можно определить как уровень разрядного тока умноженный на время разряда.
  • После того, как контрольный разряд осуществлён необходимо сразу же полностью разрядить аккумулятор. Если получилось так, что емкость не заряжается аккумулятор 18650 скорее всего уже не починить.

Основные минусы данного метода:

  • Сокращается срок службы.
  • Долгое время восстановления литий-ионных аккумуляторов.
  • Огромные затраты энергии.
  • Маленькая эффективность способа.

Как правильно выбрать, что нужно учесть

При покупке нового гаджета рекомендуется приобретать лучшие зу для акб 18650. Хорошим зарядным устройством будет то, которое идет в комплекте с гаджетом, четко понимает, какая мощность нужна для аккумулятора, своевременно останавливает зарядку. Оригинальные зарядки сначала проводят подзарядку сильным током, а в конце подзарядки уменьшают ток. Это позволяет не перегревать элемент и продлить его срок службы

Если нужно купить зарядный прибор отдельно, следует обратить внимание на основные функции зарядки

1.Автоматическое обнаружение полного заряда аккумуляторов

Качественные зарядные приборы запрограммированы на обнаружение полного заряда, алгоритм работы-dV. Средняя продолжительность процесса три часа. Полностью разряжать и загружать элемент до максимума нельзя. Оптимальный заряд 25%, а максимальный 90%. Это благотворно скажется на сроке службы АКБ.

Процесс заключается в том, что напряжение увеличивается во время зарядки. При полном заряде оно немного падает, устройство отслеживает этот момент, прекращает процесс. В результате работы специализированного зарядного устройства для 18650 li ion аккумуляторов, батарея не перезаряжается.

2. Наличие защиты от перегрева, перезаряда, неправильной установки полярности

Современная зарядка пальчиковых аккумуляторв должна не только заряжать, но и защищать АКБ, продлевать ресурс пользования. Наличие защиты от перегрева, перезаряда реанимирует батарейки. Устройства содержат датчики, предохраняющие аккумулятор от перегрева, охлаждающий вентилятор, который не допускает перезаряда, дополнительный таймер следит за вовремя отключенным током. При ошибке в полярности система сообщит, что ионный акб неправильно установлен в прибор, и зарядка не начнется.

Как правильно заряжать аккумулятор 18650
Защита акб от перегрева

3.Наличие функции “разряд”

Функция «разряд» позволяет продлить срок службы литиевых акб и поддерживать высокую производительность. Батареи считаются мертвыми, при напряжении на них 0,9 Вольт, в то время как многие электронные устройства выключаются, когда напряжение батареи падает только до 1,1 Вольт или выше. В том случае, если батарея не полностью разряжена, со временем появляется «эффект памяти», когда емкость аккумулятора уменьшается, и сокращается продолжительность его работы.

Чтобы предотвратить «эффект памяти», рекомендуется разрядить акб, например с помощью детской игрушки с моторчиком. В этом случае возникает риск сильного разряда пальчиковых батареек. И только после разряда можно начинать зарядку. Если напряжение батареи падает ниже 0,9 В, умные зарядные устройства могут воспринимать ее как неисправную и не заряжать. Поэтому для разрядки батарей используется зарядка 18650 аккумуляторов с обязательной функцией «разрядка».

Выбираем оптимальный ток заряда

Теперь обсудим, каким током лучше заряжать аккумуляторы 18650. Возможные варианты – 0,5 А и 1 А. При силе зарядного тока 1 А процесс подзарядки проходит быстрее, чем при 0,5 А, но для сохранения эксплуатационного ресурса элементов питания более предпочтителен плавный заряд. Поэтому оптимальный ток заряда – 0,5 А. Если нужно ускорить процесс подзарядки, можно увеличить зарядный ток до 1 А, но без особой необходимости этого делать не стоит.

Для подзарядки литиевых элементов питания желательно использовать оригинальные зарядные устройства, рассчитанные на применение с конкретной моделью аккумулятора. Они четко понимают, какая мощность необходима конкретному элементу питания, и своевременно останавливают процесс зарядки. Что касается силы тока, оригинальные зарядные устройства вначале осуществляют подзарядку сильным током, а ближе к завершению процесса подзарядки уменьшают его. Такой алгоритм помогает избежать перегрева элементов питания и продлить срок их службы.

В статье представлена справочная информация, целью которой является демонстрация возможностей и не является техническим руководством. Виртус Технолоджи не несет никакой ответственности за неправильное использование данной информации.

Предлагаем вам ознакомиться с еще одним познавательным материалом – о том, как правильно заряжать литий-железо-фосфатные аккумуляторные батареи.

Как правильно заряжать аккумулятор 18650

Аккумулятор литий-ионный: как заряжать 1-ый раз

Современный человек не может представить собственной жизни без мобильного телефона, планшета, ноутбука, портативной дрели, шуруповерта, фонарика и иных устройств, которые могут работать как от электросети, так и от аккума. Часто в таких приспособлениях употребляются литий-ионные источники питания.

Как правильно заряжать аккумулятор 18650Многие спросят, почему конкретно таковой тип накопителей энергии употребляется в большинстве случаев в электронных устройствах. Ответ довольно прост и очевиден литий-ионные батареи имеют маленькие размеры, также у их довольно большой срок эксплуатации — от 300 до 2000 циклов заряд-разряд. Конкретно так как вокруг нас находится сильно много источников питания такового типа, каждый человек должен знать, как зарядить литий-ионный аккумулятор.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
