Когда проводится проверка молниезащиты?

Содержание

Необходимое измерительное оборудование и приборы

Качество установки молниеотвода проверяют соответствующей измерительной техникой. Доступны как автоматизированные измерители, так и приборы с ручной настройкой. Ручное оборудование считают устаревшим и постепенно выводят из эксплуатации.

Наибольшее распространение среди автоматизированных устройств проверки молниезащиты получил MRU-101 польского производства. Измеритель MRU-101:

  • выполняет измерения сопротивления заземления;
  • определяет удельное сопротивление геоподосновы;
  • измеряет ток растекания;
  • осуществляет выбор диапазона с необходимыми настройками после нажатия клавиши START;
  • хранит несколько сотен результатов тестирования.

Сильная сторона MRU-101, интерфейс которого показан на рисунке 2, – постоянный контроль уровня шумов и условий измерений с полной остановкой процесса при обнаружении грубых ошибок. Кроме того, при определении прибором возможности получения недостоверных показаний он генерирует предупреждающее сообщение.

Когда проводится проверка молниезащиты?
Рисунок 2. Органы управления, разъемы для подключения щупов и индикатор измерителя MRU-101

Для проведения испытаний молниезащиты чаще всего используют трехполюсную схему, структура которой показана на рисунке 3 с подключением рабочих входов H, S, E измерителя к трем разным вбитым в землю в районе электродов заземляющего контура измерительным щупам. Расстояние между щупами выбирают равным не менее 20 м.

Когда проводится проверка молниезащиты?
Рисунок 3. Трех- и четырехполюсные схемы подключения прибора MRU-101 к измерительным щупам

Реже применяют четырехполюсную схему. Ее отличие от трехполюсной — соединение дополнительным проводом входа ES с тем же электродом, который подключен к входу E (см. рисунок 3).

MRU-101 позволяет измерить также величину тока растекания бесконтактным методом. Для этого к пятому входу так, как показано на рисунке 4, подключают измерительные клещи, которые входят в комплект поставки. Измерения требуют предварительной калибровки клещей, выполняемой в автоматическом режиме.

Когда проводится проверка молниезащиты?
Рисунок 4. Схема подключения измерительных клещей к прибору MRU-101

Что включает в себя документ?

Протокол содержит 3 составляющих:

  1. Данные визуального осмотра (Протокол №1)
  2. Проверку переходных сопротивлений (Протокол №2)
  3. Проверку сопротивлений заземляющих устройств (Протокол №3)

К нему прилагают еще:

  • схему молниезащиты с указанием точек измерений;
  • копии свидетельства о регистрации (аттестации) электролаборатории;
  • свидетельства о поверке на контрольно-измерительные приборы, которыми производились измерения;
  • иные необходимые документы, если требуется (сертификаты, аттестации руководителей лаборатории, ИТР и прочие).

Протокол №1 визуального контроля

Содержит следующие пункты:

  1. Анализ проектной документации
  2. Проверка соответствия электроустановок (молниеприемная часть, токоотводы, заземлители) нормативной базе и проекту. Представление выполняется в виде таблицы.
  1. Найденные нарушения или замечания
  2. Вывод о приемке или дальнейшей эксплуатации системы молниезащиты и заземления
  • визуально оценить состояние всех компонентов, не повреждены ли молниеприемники и токоотводы, надежно ли они соединены с контуром системы, проверить состояние всех крепежных элементов в рамках общей конструкции молниезащитной системы;
  • выявить элементы, требующие замены или ремонта вследствие нарушения их механической прочности;
  • определить элементы с коррозией, а также степень воздействия ее на соответствующий элемент;
  • сверить исполнительную схему молниезащитной системы с текущей;
  • проверить наличие необходимой документации на устройства молниезащиты.

Протокол №2 проверки переходных сопротивлений

Измерения выполняют в последовательности от молниеприемного оборудования к заземляющему устройству обычно в точках нахождения соединительных компонентов (держателей, клемм и т.п.) между отдельными составляющими молниезащитной системы, а также там, где она контактирует с элементами сооружения.

Результаты заносят в следующую таблицу

Протокол также содержит обязательные данные:

  • тип испытаний (приемно-сдаточные, сличительные, контрольные испытания, эксплуатационные, для целей сертификации);
  • параметры температуры, влажности воздуха и давления;
  • данные о приборе измерений (тип, заводской номер, метрологические характеристики, даты поверок, номер аттестата и орган, его выдавший).

Выводы и заключения касательно соответствия или несоответствия полученных параметров требованиям правил.

Виды молниезащитных систем

Внешние молниезащитные системы

Подвергаются первичному воздействию атмосферного электричества. Их задача – принять грозовой заряд, направить по безопасному пути и обеспечить его растекание в земле. Внешние системы составляется из молниеприемников, тоководов (молниеотводов, спусков) и заземляющего устройства (ЗУ).

В проектах грозозащиты функция молниеприемника в основном возлагается на стержневые, тросовые или сетчатые элементы.

Для улавливания атмосферного заряда могут также использоваться крупные металлоконструкции – прожекторные мачты или крыши зданий из профнастила. Последний вариант характерен для молниезащитных устройств в частных домов.

Конструкции внешних МЗС отличаются одновременно относительной простотой и высокой эффективностью. Поэтому преобладающее количество проверок состояния подобной молниезащиты сводится к внимательному осмотру квалифицированным специалистом или измерению сопротивления её цепи.

Например, при обследовании молниеприемника в виде металлической крыши особое внимание уделяется

  • количеству мест заземления – их должно быть не менее двух, соединённых в единый замкнутый контур;
  • обустройству токоотводящих спусков, которые должны подключаться к кровельному настилу по его периметру через каждые 20 м.

Внутренние молниезащитные системы

Препятствует искрению в электроустановке, а также способствует гашению краткосрочных сетевых импульсов высокого напряжения (набегающих волн), вызванных электромагнитным воздействием грозовых разрядов. Сглаживание опасных импульсов достигается использованием систем экранирования, уравнивания потенциалов, устройств защиты от импульсных перенапряжений (УЗИП), в том числе разрядников и нелинейных ограничителей перенапряжений.

Работоспособность приборов, применяемых во внутренних МЗС, не всегда удается определить визуально.

Поэтому для испытаний устройств молниезащиты инженеры «ЭНЕРГО-КОМАНД» используют специальные тестеры и генераторы импульсного тока, например EUROTEST и TESTER H1.

Трехполюсная система измерений

Для замеров сопротивления системы защиты от ударов молнии метод считается базовым. Работы проводятся следующим образом:

  1. Заземлитель присоединяют к измерительному гнезду оборудования.
  2. Токовый щуп направляют в грунт. Измерение проводят на расстоянии свыше 40 метров от защитной системы. Щуп специальным проводником присоединяют к гнезду прибора под названием «H».
  3. Потенциальный щуп устанавливают в грунт на расстоянии более 20 метров от исследуемой защитной системы. Далее щуп соединяют с измерительным гнездом, обозначенным буквой S.
  4. Щупы и заземлитель выстраивают в единую линию.

Когда проводится проверка молниезащиты?

Поворотный переключатель ставят в позицию RE 3p. Далее начинают замеры после нажатия на клавишу START.

После окончания процедуры на мониторе появляется показатель сопротивления заземлителя (RE) и данные, полученные со щупов. Дистанцию между потенциальным щупом и защитной системой сокращают до одного метра. После делают еще один замер. Если результаты разнятся более чем на 3 %, токовый щуп отдаляют на большее расстояние. Измерение осуществляют повторно — вплоть до получения приемлемого соотношения полученных данных.

Измерения по трехполюсной схеме предполагают учет нескольких нюансов. Например, при повышенном сопротивлении щупов данный показатель для заземления устанавливается с определенной погрешностью. То же следует сказать и о замерах сопротивления заземлительного контура, находящегося в свободном контакте с грунтом. Причина имеющихся погрешностей заключается в чрезмерно высоком соотношении сопротивлений щупов и заземлителя.

Чтобы улучшить точность полученных данных, необходимо добиться более качественного контакта щупов с землей. С этой целью щупы переставляют в другое, более влажное место. Альтернатива такому решению — искусственное увлажнение почвы перед выполнением проверки. Кроме того, нужно осмотреть измерительные проводники, чтобы убедиться в целостности изоляционного материала, отсутствии следов ржавчины, проверить контакты с клеммами щупов.

Обратите внимание! Результаты всех дополнительных процедур записываются в итоговый протокол. Соблюдение всех рекомендованных условий позволяет получить достаточно точные результаты (с учетом общей погрешности измерений). Следует иметь в виду, что корректная оценка влияния сопротивления щупов требует дополнительных вычислений

Популярные статьи  Как самостоятельно поменять шланг душа?

Следует иметь в виду, что корректная оценка влияния сопротивления щупов требует дополнительных вычислений

Соблюдение всех рекомендованных условий позволяет получить достаточно точные результаты (с учетом общей погрешности измерений). Следует иметь в виду, что корректная оценка влияния сопротивления щупов требует дополнительных вычислений.

Как нормировать сопротивление заземления в молниезащите

Затрудняюсь дать обоснованный ответ на этот вопрос и не знаю специалиста, способного на такое. В начале статьи уже отмечалось, что изменение сопротивления заземления молниеотвода в сколько-нибудь разумных пределах даже на 2 порядка величины практически не сказывается на эффективности притяжения молний. Значит, ориентироваться надо на какой-то иной критерий, связанный, например. с электробезопасностью или с допустимым уровнем перенапряжений в электрических цепях объекта. Попытка формировать нормативные требования на такой основе не лишена смысла, но неизбежно будет связана с массой нерешенных проблем. Главная из них – предельно допустимый уровень напряжения прикосновения и шага для людей и животных в импульсном режиме. Существующее нормирование заканчивается здесь временем воздействия напряжения в 0,01 с, что примерно на 2 порядка больше, чем в грозовых условиях. Специалист по молниезащите плохо знаком с физиологией и не может предложить обоснованной методики пересчета опасного для человека уровня воздействующего напряжения в другой столь различный временной диапазон. Попытка сделать это по условию равного энерговклада (тогда вместо допустимых 600 В получилось бы 6 кВ), к сожалению, научно не обоснована.

Еще проблематичнее исходить из допустимого уровня грозовых перенапряжений. Во-первых, они далеко не всегда находятся в прямой зависимости от сопротивления заземления, а во-вторых, электрические цепи различного номинального напряжения по-разному реагируют на перенапряжения. К тому же эти цепи могут иметь защитные средства и нет однозначного решения вопроса о том, куда вкладывать материальные ресурсы, — в снижение сопротивления заземления или в средства ограничения возникающих перенапряжений.

Все выше перечисленное оставляет проектировщика один на один с проблемой. В отечественном нормативе по молниезащите СО-153-34.21.122-2003 о сопротивлении заземления молниеотводов нет ни единого слова. В инструкции по молниезащите РД 34.21.122-87 дело ограничивается только типовыми конструкциями заземляющих устройств молниеотводов, а их сопротивлениями заземления оставлены без внимания. Полезно разобраться хотя бы в этом, чтобы осознать методические подходы составителей норматива и оценить целесообразность рекомендованного.

Для отдельно стоящего молниеотвода в Инструкции РД 34.21.122-87 указываются 3 конструкции заземлителей, поддающихся конкретному расчету:

  • стойка опоры длиной не менее 5 м и диаметром не менее 0,25 м,
  • два вертикальных стержня длиной не менее 3 м, соединенных полосой длиной 5 м на глубине не менее 0,5 м (диаметр 10 – 20 мм),
  • три вертикальных стержня тех же размеров и с тем же шагом.

Компьютерный расчет в грунтах с различным удельным сопротивлением дает для этих конструкций соответственно следующие расчетные соотношения

Когда же молниеотводы монтируются на крыше здания, фундамент которого непригоден для использования в качестве заземлителя, контур заземления 16х16 м по внешнему периметру в РД 34.21.122-87 считается достаточным для грунта удельным сопротивлением ρ ≤ 500 Ом*м, а контур 30х30 м — вплоть до 1000 Ом*м. Сопротивление заземления этих контуров равны соответственно RЗ = 0,035ρ и RЗ = 0,02ρ Ом.

Представленное трудно назвать нормированием, поскольку в разных регионах России удельное сопротивление грунта вполне может меняться в пределах 2-х порядков величины (от 50 до 5000 Ом м, иногда еще выше), а сопротивление заземления отдельно стоящего молниеотвода с типовым заземлителем — от 5 Ом приблизительно до 700 Ом. И то, и другое норма? Хотелось бы знать, с каких позиций! Для здания с молниеотводами на крыше ситуация не многим лучше. Ну а об удельном сопротивлении свыше 1000 Ом м в РД 34.21.122-87 вообще не упоминается, хотя такие грунты в России не редкость.

Почему спорят специалисты?

Наконец, мы подошли к самому главному. Почему спорят специалисты, почему такие разные цифры они называют?

Во первых, нужно понять о каких испытаниях идёт речь. Если разговор идёт о приёмо-сдаточных испытаниях, то ответ нужно смотреть в ПУЭ, Глава 1.8, Нормы приёмо-сдаточных испытаний, а если об эксплуатационных, то ответ ищем в ПТЭЭП, Приложение 3, Нормы испытаний электрооборудования и аппаратов электроустановок потребителей.

Во вторых нужно понять предназначение контура заземления. Контур заземления бывает для подстанций и распределительных пунктов выше 1000 Вольт, воздушных линий электропередач до 1000 Вольт и выше 1000 Вольт и электроустановок до 1000 Вольт.

Какие нормы?

1. Контур заземления для электроустановки напряжением до 1000 Вольт:

ПУЭ, п. 1.8.39, таблица 1.8.38, п. 3 гласит: при измерении в непосредственной близости к трансформаторной подстанции, сопротивление контура заземления должно быть: 15, 30 или 60 Ом, при измерении с учетом естественных заземлителей и повторных заземлителей отходящих линий: 2, 4 или 8 Ом соответственно для напряжений 660, 380 и 220 Вольт.

ПТЭЭП, Приложение № 3, таблица 36 гласит: сопротивление контура заземления — 15, 30 или 60 Ом для напряжений сети 660-380, 380-220 и 220-127 Вольт соответственно (трёхфазная/однофазная сеть), а при измерении с учётом присоединённых повторных заземлений должно быть не более 2, 4 и 8 Ом при напряжениях соответственно 660, 380 и 220 Вольт источника трехфазного тока и напряжениях 380, 220 и 127 Вольт источника однофазного тока.

2. Контур заземления для трансформаторной подстанции и распредпунктов напряжением больше 1000 Вольт:

ПУЭ, п. 1.8.39, таблица 1.8.38, п. 1 гласит: при измерении в электроустановке с глухозаземленной и эффективно заземленной нейтралью, должно быть не более 0,5 Ом.

ПТЭЭП, Приложение № 3, таблица 36 гласит: при измерении в электроустановке напряжением 110 кВ и выше, в сетях с эффективным заземлением нейтрали, сопротивление контура должно быть не более 0,5 Ом.

В электроустановке 3 — 35 кВ сетей с изолированной нейтралью — 250/Ip, но не более 10 Ом, где Ip — расчетный ток замыкания на землю.

3. Контур заземления воздушной линии электропередачи напряжением выше 1 кВ:

ПУЭ, п. 1.8.39, таблица 1.8.38, п. 2 гласит: Заземляющие устройства опор высоковольтной линии (ВЛ) при удельном сопротивлении грунта, ρ, Ом·м: 100/100-500/500-1000/1000-5000 – 10, 15, 20 и 30 Ом соответственно.

ПТЭЭП, Приложение № 31, таблица 35, п. 4 гласит:

А. Для воздушных линий электропередач на напряжение выше 1000 В: Опоры, имеющие грозозащитный трос или другие устройства грозозащиты, металлические и железобетонные опоры ВЛ 35 кВ и такие же опоры ВЛ 3 — 20 кВ в населенной местности, заземлители оборудования на опорах 110 кВ и выше: 10, 15, 20 или 30 Ом при удельном сопротивлении грунта, соответственно: 100, 100-500, 500-1000, 1000-5000 Ом·м.

Методика выполнения проверки

Система молниезащиты архитектурных сооружений, особенно промышленных объектов, часто имеет высокую сложность. Эта требует разделения процесса контроля ее текущего состояния на ряд этапов, которые выполняют по разнообразным методикам визуального и инструментального тестирования.

Этапы

Обычно в процессе сертификации системы молниезащиты выделяют такие этапы как:

  • получение необходимых исходных данных из имеющейся проектной документации;
  • контроль фактического соответствия системы проектной документации;
  • визуальный осмотр устройств системы. Цель осмотра — контроль целостности сварных соединений (с простукиванием), отсутствия коррозии, состояния контактов;
  • измерение сопротивления заземлителя.

В тех ситуациях, когда для защиты объекта применяют несколько молниеотводов, проверку производят отдельно для каждого из них.

Нормируемые параметры

Проверку молниезащиты объектов промышленного назначения (архитектурные сооружения плюс коммуникации) осуществляют на соответствие требованиям ведомственных инструкций РД 34.21.122-87 и СО 153-34.21.122-2003 Министерства энергетики. Положениями ПТЭЭП (гл. 2.8) нормируются принципы защиты электротехнических устройств от воздействия скачков напряжений.

Популярные статьи  Василек из бисера: мастер-класс со схемами и видео

Методы измерений

При инструментальном контроле молниезащиты выполняют такие разновидности измерения сопротивлений как:

  • проверку переходного сопротивления контуров в местах стыка отдельных компонентов;
  • определение сопротивления заземлителей защиты.

Достоверность результатов увеличивают тестированием заземляющих устройств на пике сухого сезона или при максимально глубоком промерзании грунта.

При визуальном контроле молниезащиты, который выполняют днем при ясной погоде, проверяют степень коррозии и иных повреждений поверхности и структуры компонентов системы. Если, например, при осмотре молниеприемников обнаружены те из них, у которых повреждено более четверти площади поверхности, они подлежат обязательной замене.

Документирование (акты, протоколы)

По результатам проверки какого-либо конкретного параметра или их комплекса оформляют протокол. Применительно к системе молниезащиты различают протоколы:

  • визуального осмотра технического состояния системы и/или отдельных ее узлов;
  • измерения переходного сопротивления;
  • измерения сопротивления при испытаниях контура заземляющих устройств.

Протокол может составляться в отношении части системы, а также содержать результаты полного цикла обследований без разбиения на отдельные составляющие. В протоколах измерения, которые оформляют по ГОСТ Р 50571.16-99 (гармонизирован с МЭК 60364-6-61-86):

  • отмечают условия измерений;
  • приводят характеристику объекта;
  • описывают тип тестирующего оборудования;
  • фиксируют выявленные нарушения;
  • отмечают данные лиц, производивших испытания.

Документ должен содержать всю информацию, необходимую для обоснования вывода по результатам испытаний по форме «годен — негоден» применительно к штатной технической эксплуатации.

Протоколы дополняют схемой организации молниезащиты, копиями свидетельств о поверке, актами аттестации сотрудников лаборатории и иными необходимыми документами. Образец формы протокола приведена на рисунке 1. Скачать его можно здесь.

Когда проводится проверка молниезащиты?

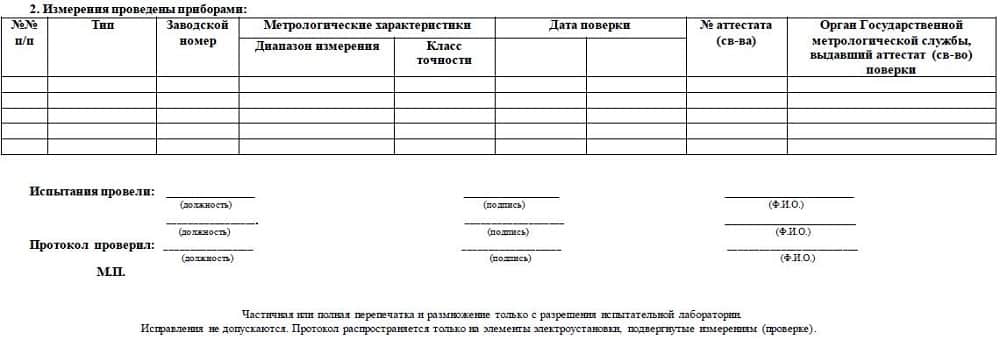

Рисунок 1. Примерная форма протокола измерения параметров системы молниезащиты

Акт отличается от протокола тем, что всегда составляется коллегиально. Комиссия по сложившейся традиции включает нечетное число (минимум трое) членов. Акт дополнительно утверждает руководитель заказчика или один из его заместителей.

Применительно к молниезащите оформляют акт проверки и акт приемки.

Акты проверки де-факто выполняют по форме протокола.

Акты приемки включают в себя протоколы измерений. Часто такой акт представляет собой обобщающий документ, содержательная часть которого полностью вынесена в приложения.

Измерительные устройства и оптимальные условия для замеров

Сопротивление и другие параметры заземляющих устройств измеряются с помощью высокоточных приборов, соблюдая при этом, периодичность проверки молниезащиты. Среди них чаще всего применяются приборы М-416 и MPI-511, применяемые в комплексе, замерить сопротивление и другие показатели защитного оборудования. Нормы и правила допускают использование других измерительных устройств с аналогичными или похожими параметрами.

Когда проводится проверка молниезащиты?

Среди аналогов хорошо зарекомендовал себя измеритель MRU-101, с помощью которого выполняются замеры сопротивления в заземляющих устройствах, а также удельное сопротивление грунта. Большое количество дополнительных функций позволяет совершать определенные действия и анализировать условия, оказывающие негативное влияние на точность результатов. В комплект устройства входят токоизмерительные клещи, позволяющие измерять сопротивление, не разъединяя заземлители. При исследованиях могут использоваться трех- или четырехполюсные методы. Сам прибор обладает повышенной устойчивостью к внешним помехам.

Получение максимально точных результатов во многом зависит от погодных условий. Лучшие результаты проверка устройств молниезащиты дает в периоды и времена года, когда влажность грунта возле контура будет наименьшей. В северных районах имеют место большие зоны с вечной мерзлотой. Здесь специалисты рекомендуют замерять сопротивление, когда почва достигает своего максимального промерзания.

В некоторых случаях нужно дополнительно учитывать влияние атмосферного давления в районе проводимых измерений. Этот показатель не сильно влияет на полученные результаты и отмечается в протоколе вместе в другими параметрами климатических условий.

Если молниезащита состоит из сразу нескольких молниеотводов, замеры сопротивлений для каждого из них проводятся в отдельности. Нередко встречается конструкция заземляющего устройства, выполняющая сразу две функции. Такая система одновременно заземляет молниеприемник и сам объект. В этом случае проверяется общее сопротивление, а каких-либо отдельных испытаний не требуется.

Порядок обследования параметров заземлителя

При организации проверочных испытаний особое внимание уделяют сопротивлению заземления молниезащиты, обеспечивающему стекание грозового разряда в землю. В процессе обследований исследуются параметры контура заземления, и определяется их соответствие установленным нормам

В процессе обследований исследуются параметры контура заземления, и определяется их соответствие установленным нормам.

Когда проводится проверка молниезащиты?
Согласно требованиям ПУЭ проверки этого элемента молниезащиты должны проводиться не реже чем один раз в полгода (визуальный осмотр) и хотя бы раз в 12 лет (со вскрытием грунта в особо опасных местах).

В тех случаях, когда в качестве заземлителя используется уже действующий контур защитного заземления (ЗЗ), его сопротивление измеряется не реже чем один раз в 6 лет.

В ходе проведения проверки и контрольных испытаний элементов молниезащиты применяются специальные приборы – омметры, обеспечивающие измерение сопротивления растеканию тока с предельно малой погрешностью.

Используемые при этом приёмы предполагают прямые или косвенные методы оценки контролируемого параметра. Однако на практике в большинстве случаев применяется первый из этих методов, то есть оценка осуществляется путём сравнения полученного результата с показаниями заранее прокалиброванного прибора.

Когда проводятся испытания

Когда проводится проверка молниезащиты?

Периодичность обслуживания устройств молниезащиты регламентируется инструкцией РД-34.22.121-87, а также положениями ПУЭ, ПТЭЭП и ведомственных нормативов. Независимо от типа оснащаемого объекта и состава защитного комплекса, последний должен пройти комплексную проверку непосредственно перед вводом в эксплуатацию. Мероприятие проводится параллельно с основными строительно-монтажными работами или же в соответствии с графиком реконструкции/переоснащения объекта.

Как правило, вводную проверку назначают до основных отделочных работ, а при защите объектов со взрывоопасными зонами – до комплексного тестирования технологического оснащения. В противном случае вычисления по результатам измерений требуется дополнить поправочными коэффициентами. То же касается технических решений по грозозащите уникальных объектов или таковых, расположенных в особых климатических или сейсмически активных зонах. По результатам исследования составляется акт, который является основанием для ввода громоотводов в эксплуатацию.

Для рабочей системы молниезащиты периодичность проверок определяется в соответствии с п.1.14 РД 34.21.122-87:

  • для объектов I и II категории – ежегодно перед началом грозового сезона;
  • для объектов III категории – не реже 1 раза на 3 года эксплуатации.

Когда проводится проверка молниезащиты?

Аналогично объектам I и II категорий 1 раз в год перед началом сезона гроз выполняется осмотр и проверка устройств защиты от молний и грозовых электромагнитных явлений объектов медицины. Мероприятие может включать специфические испытания, по результатам которых составляется отдельный акт.

Классификация объектов осуществляется по типу и назначению, территориальному расположению и типу зоны защиты. Перечень зданий и сооружений, инженерных коммуникаций и технологических установок, подлежащих молниезащите и рекомендации по их оснащению защитой той или иной категории приводятся в таб.1 РД 34.21.122-87.

Для наибольшей точности и достоверности результатов вводные и плановые периодические проверки заземляющих устройств защитной системы проводятся в наиболее засушливые периоды или при глубоком промерзании почвы, когда последняя обеспечивает максимальное сопротивление. Обследование наружных элементов системы выполняется в ясную погоду с нормальной или низкой относительной влажностью воздуха.

Когда проводится проверка молниезащиты?

Внеочередные проверки устройств молниезащиты назначаются:

  • при внесении любых изменений в техническое решение по защите от молний;
  • после ремонта или реконструкции в соответствии с предписаниями предыдущих проверок;
  • при реконструкции, переоснащении объекта или восстановлении его от повреждений полученных вследствие аварий, катастроф и стихийных бедствий.

Если молниезащита объекта состоит из нескольких громоотводов, проверка их состояния проводится отдельно.

Одним из основных устройств громоотвода является контур заземления. Согласно требованиям ПУЭ его необходимо проверять:

  • 1 раз в 6 месяцев – визуально;
  • 1 раз в 12 лет – с выборочным вскрытием грунта.

Сопротивление заземляющего контура измеряется:

  • 1 раз в 6 лет – на ЛЭП напряжением до 1 кВ;
  • 1 раз в 12 лет – на ЛЭП напряжением свыше 1 кВ.
Популярные статьи  Сумка из бисера: мастер-класс с фото схем и видео

Комплексный характер защиты объекта от грозовых разрядов и стихийных электромагнитных импульсов, наличие особых условий на объекте, присутствие специфических природных факторов, а также многозадачность самой проверки подразумевает возможность проведения различных её этапов на тех или иных участках системы вне нормативных графиков с составлением соответствующих актов и протоколов.

Какова регулярность диагностики систем молниезащиты?

Когда проводится проверка молниезащиты?

Контур прокладывания молниеотводящего устройства

Предлагаем посмотреть видеоролик, который поможет определить правильную тактику монтажа молниезащиты дома.

Периодичность ревизий по отношению к молниезащитному устройству в первую очередь зависит от требований, установленных в техническом регламенте. Также часто отталкиваются от классификации сооружений, на которых предусмотрен молниеотвод, в зависимости от этого проводится определенное число проверок. Так, если зданию назначена категория 3, следовательно, по документам контроль проводится раз в год.

Высшие категории, которые установлены сооружениям, оборудованным молниеотводной системой допускают исследовательские работы каждые три года. Ведущие электрики рекомендуют сочетать график проверочных работ с оптимальными погодными условиями, то есть в момент максимальных морозов или высокой засушливости почвы в данном регионе.

Проверка молниезащиты должна проводится специальными приспособлениями. Хорошим помощником, обеспечивающим достоверность полученных данных, считают мегомметр. Исключительные вычисления, можно получить лишь удостоверившись в том, что прибор имеет сертификат и состоит на государственном учете.

Как оценивается сопротивление заземляющего устройства молниезащиты?

Важнейшим показателем безопасности установки является сопротивление заземления – для молниезащиты это также является актуальным. При его существенном превышении нормативного показателя растекания импульса в грунте согласно действующим методикам не происходит – большая часть потенциала попадает непосредственно в установку – ее силовые линии и приборы, что приводит к разрушительным последствиям. Сопротивление заземляющего устройства молниезащиты нормируется на следующем уровне:

Удельный показатель сопротивления грунта r, Ом.м< Допустимый показатель общего сопротивления, Ом
Менее 100 10,0
100-500 15,0
500-1000 20,0
1000-5000 30,0
Свыше 5000 0,006r

Если методика проведения измерения сопротивления петли фаза нуль предполагает простое снятие показателей при помощи омметра, то в данном случае необходимо применять специальный измерительный комплекс, в состав которого входят амперметр и обычный вольтметр. Для проведения испытания также необходимо использовать стальные стержневые электроды, которые забиваются в землю на расстоянии 20 и 30 метров от крайней точки диагонали. Сопротивление заземляющего устройства оценивается путем подключения двух контактов комплекса к стержням, а еще одного или двух – к щупам, соединяемым с контуром заземления. После подачи напряжения происходит оценка уровня сопротивления.

Норма сопротивления контура заземления

Очень часто энергетики спорят на тему, какие должны быть нормы растекания тока контура заземления? Какова величина сопротивления контура заземления? Какое допустимое сопротивление контура заземления? Как правило, в таких спорах можно услышать разные цифры, одни называют 4 Ом, от других можно услышать 20 Ом, некоторые специалисты говорят, что сопротивление контура заземлителя не нормируется. Так какие же должны быть нормы и почему такая путаница?

Какие бывают испытания?

Когда проводится проверка молниезащиты?
Начну с того, что поясню, какие бывают испытания. Электролаборатория проводит приёмо-сдаточные или эксплуатационные испытания. Приёмо-сдаточные испытания проводятся после окончания монтирования новой электроустановки, после того как, электроустановка смонтирована и сдана в эксплуатацию, с этого момента начинаются эксплуатационные испытания. Соответственно приёмо-сдаточные испытания проводятся только один раз, после окончания электромонтажных работ, а эксплуатационные испытания проводятся периодически, в процессе эксплуатации.

И так, существуют приёмо-сдаточные и эксплуатационные испытания. Приёмо-сдаточные испытания регламентируются Правилами Устройства Электроустановок (ПУЭ), а эксплуатационные Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП).

Почему спорят специалисты?

Наконец, мы подошли к самому главному. Почему спорят специалисты, почему такие разные цифры они называют?

Во первых, нужно понять о каких испытаниях идёт речь. Если разговор идёт о приёмо-сдаточных испытаниях, то ответ нужно смотреть в ПУЭ, Глава 1.8, Нормы приёмо-сдаточных испытаний, а если об эксплуатационных, то ответ ищем в ПТЭЭП, Приложение 3, Нормы испытаний электрооборудования и аппаратов электроустановок потребителей.

Во вторых нужно понять предназначение контура заземления. Контур заземления бывает для подстанций и распределительных пунктов выше 1000 Вольт, воздушных линий электропередач до 1000 Вольт и выше 1000 Вольт и электроустановок до 1000 Вольт.

Какие нормы?

Когда проводится проверка молниезащиты?
1. Контур заземления для электроустановки напряжением до 1000 Вольт:

ПУЭ, п. 1.8.39, таблица 1.8.38, п. 3 гласит: при измерении в непосредственной близости к трансформаторной подстанции, сопротивление контура заземления должно быть: 15, 30 или 60 Ом, при измерении с учетом естественных заземлителей и повторных заземлителей отходящих линий: 2, 4 или 8 Ом соответственно для напряжений 660, 380 и 220 Вольт.

ПТЭЭП, Приложение № 3, таблица 36 гласит: сопротивление контура заземления — 15, 30 или 60 Ом для напряжений сети 660-380, 380-220 и 220-127 Вольт соответственно (трёхфазная/однофазная сеть), а при измерении с учётом присоединённых повторных заземлений должно быть не более 2, 4 и 8 Ом при напряжениях соответственно 660, 380 и 220 Вольт источника трехфазного тока и напряжениях 380, 220 и 127 Вольт источника однофазного тока.

2. Контур заземления для трансформаторной подстанции и распредпунктов напряжением больше 1000 Вольт:

ПУЭ, п. 1.8.39, таблица 1.8.38, п. 1 гласит: при измерении в электроустановке с глухозаземленной и эффективно заземленной нейтралью, должно быть не более 0,5 Ом.

ПТЭЭП, Приложение № 3, таблица 36 гласит: при измерении в электроустановке напряжением 110 кВ и выше, в сетях с эффективным заземлением нейтрали, сопротивление контура должно быть не более 0,5 Ом.

В электроустановке 3 — 35 кВ сетей с изолированной нейтралью — 250/Ip, но не более 10 Ом, где Ip — расчетный ток замыкания на землю.

Документальное оформление результатов проверок

Перед тем как оформлять проверочную документацию на молниезащиту, необходимо определить, какие вопросы будут проверяться, на что обратить первоочередное внимание

Когда проводится проверка молниезащиты?

Обязательный перечень включает в себя:

Визуальная проверка основных элементов системы на целостность, надежность соединений между собой и прочность креплений на своих местах.
Определение неисправных деталей, которые необходимо менять или ремонтировать

Основной причиной является их ослабленная механическая прочность.
Выявление коррозии и ее разрушающего действия на некоторые элементы защиты.
Особое внимание уделяется электрическим соединениям и контактам всех частей молниезащиты. Они должны быть надежными и выполненными по установленным правилам.
Защитные средства должны соответствовать назначению того или иного объекта.

Все данные, полученные в результате проверок объектов, оформляются как акт проверки и отмечаются в паспорте и журнале учета состояния защитных средств. Они же служат основанием для составления плана ремонтов и устранения выявленных неисправностей.

В качестве основного документа, официально подтверждающего достоверность полученных результатов, выступает протокол проведения испытаний. Именно в нем находят отражение необходимые данные и эксплуатационные характеристики заземляющих средств молниезащиты. Все величины, полученные в ходе измерений, записываются в отдельные графы, с указанием конкретных условий проведения испытаний. Если система впервые вводится в эксплуатацию, на нее оформляется рабочий паспорт.

Когда проводится проверка молниезащиты?

Как проверить контур заземления

Когда проводится проверка молниезащиты?

Замер сопротивления изоляции электропроводки

Измерение сопротивления заземляющих устройств

Когда проводится проверка молниезащиты?

Замер сопротивления изоляции

Молниезащита и заземление

Когда проводится проверка молниезащиты?

Молниезащита дома: устройство и монтаж

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
