Выбор редуктора

Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием. Существуют следующие разновидности редукторов:

  • Червячные, передают вращение под углом 90 градусов, не требуют устройств для торможения, так как обладают хорошими самотормозящими свойствами.
  • Для лебёдок не используются из-за сложности перпендикулярного расположения главного приводного и вторичного валов.
  • Цилиндрические, представляют собой одну или несколько пар шестерен в одной плоскости, находящихся в зацеплении. Вращение передается с меньшего колеса на большее. Обладают высокой надёжностью, но меньшим тяговым усилием. Удобны для использования при конструировании самодельных лебедок.

Планетарный редуктор, самый распространенный на сегодняшний момент. Состоит обычно из 3 сателлитов, солнечной, коронной шестерни и водила. Обладают увеличенным рабочим ресурсом, передаваемой мощностью, но сложны в конструктиве.

Самым простым решением при изготовлении агрегата, электрическая лебедка на 220 В, конечно, всегда можно воспользоваться преобразователем, тем более в продаже имеются готовые устройства высоких мощностей. В качестве приводного двигателя можно применить асинхронный мотор, но лучше воспользоваться двигателем от стиральной машины. Современные модели являются довольно мощными и производительными.

Преимущества и недостатки самодельной лебедки

Многие автомобилисты задаются вопросом, стоит ли изготавливать лебедку из подручных материалов или лучше приобрести уже готовый вариант исполнения. Для начала отметим, что самодельная лебедка обладает нижеприведенными достоинствами:

  1. Высокая ремонтопригодность. Если устройство изготовлено своими руками, то провести его ремонт будет не сложно. При этом все необходимые материалы также будет найти не сложно.
  2. Низкая стоимость. Покупные конструкции обходятся довольно дорого. Лебедку изготовить самостоятельно можно при использовании подручных материалов, что существенно снижает стоимость изделия.
  3. Проще провести установку на автомобиле. Самодельная лебедка изначально изготавливается под конкретный автомобиль.

Что касается покупных вариантов исполнения, то они зачастую обладают более компактными размерами и высоким показателем КПД. Многие конструкции также пригодные для ремонта. Единственным их недостатком, конечно же, является высокая цена. Кроме этого, некоторые лебедки могут устанавливаться только на подготовленное место, для чего придется изменять бампер или приобретать новый.

Изготовление лебедки

Самой важной деталью оборудования является барабан. Далеко не всегда он имеется под рукой в готовом виде. Но его отсутствие не является фатальным – его можно быстро и просто сделать самостоятельно

Но его отсутствие не является фатальным – его можно быстро и просто сделать самостоятельно.

В самом простом случае используется труба. Она будет играть роль барабана. Труба насаживается на своеобразную ось, роль которой играет трос. Из троса делается петля, которую обматывают вокруг трубы. Затем трубу насаживают на отрезок трубы меньшего диаметра, который будет играть роль руки барабана. К концу троса крепят крюк или систему строп. Импровизированное устройство для подъема грузов готово.

В другом, не менее простом варианте изготовления, к платформе, роль которой может играть металлический толстый лист, крепится ось. Осью может быть труба. Лучше взять толстостенную, чтобы она не погнулась в ходе эксплуатации. На нее насадить или приварить вращающуюся часть, исполняющую роль ручки — рычага. Это тоже может быть отрезком трубы. Трос крепится к оси.Лебедки своими руками (схемы и чертежи)

Для ручной автомобильной лебедки барабан может быть изготовлен из трубы, лучше всего толстостенной. К ней при помощи газосварочного аппарата привариваются щечки – пластины металла толщиной 4-5 мм. Если нужна качественная автомобильная лебедка, то к щечке можно приварить еще и ведомую шестерню.

Также в качестве барабана можно применить 2 ступицы от ВАЗа. В этом случае тонкий конец протачивается и детали, представляющие собой 2 половинки барабана, свариваются на оправке.

Далее присоединяется трос, один конец которого закрепляется на барабане, а на другом конце устанавливается крюк.

Еще один вариант изготовления инструмента основан на применении резьбовых шпилек. В этом случае берется вал, роль которого опять-таки играет труба. Шпилька закрепляется на подшипниках, при этом гайки не должны прокручиваться. Трос перекидывается через блок, роль которого играет вал. К тросу крепится крюк или же стропы и лебедка готова к работе. При желании можно прикрепить шкив, чтобы лебедка работала легче.

Самым сложным способом является изготовление инструмента, когда платформа для блока изготавливается из металлических уголков с помощью сварки, а затем на нее устанавливается барабан с редуктором. В этом случае придется приобретать фабричные детали. Последний способ является самым затратным и самым неоптимальным – в таком случае проще приобрести инструмент, сделанный в заводских условиях.

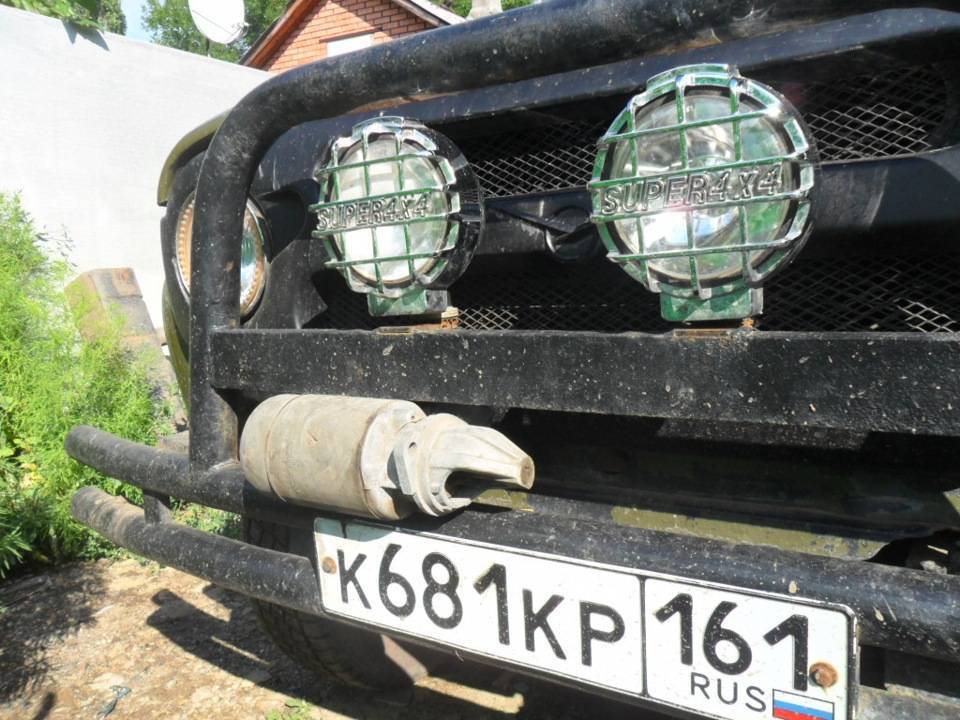

Самодельная лебедка из рулевого редуктора

Лебедка является весьма полезным в хозяйстве инструментом. С ее помощью можно выполнить массу непосильной для ручного труда работы, она может быть применена в спасательных операциях, интегрируется в различные виды оборудования для конкретных целей.

Именно поэтому самодельная лебедка на УАЗ своими руками пользуется широкой популярностью. Их существует масса вариантов.

Независимо от конструкции, устройства и прочих факторов, это устройство выполняет одну задачу — обеспечивает большое усилие, достаточное для подъема на определенную высоту различных грузов или для вытаскивания из низины какого-то тяжелого предмета.

Особенности применения

Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:

  • При строительстве для подъема на высоту тяжелых грузов. Применяются как механические, так и электрические устройства.
  • Для эвакуации погрязших в трясине автомобилей, тогда лебедка устанавливается на сами авто.
  • В сельском хозяйстве для волочения и подъема на высоту бревен и прочих тяжелых предметов.

Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками.

В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение.

Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.

Разновидности лебедок

В продаже имеется несколько разновидностей лебедок от различных брендов. Есть как специальные для конкретных задач устройства, но также можно купить агрегаты универсального назначения, которые могут быть установлены на любой вид транспорта, эстакаду или иной вид сооружения.

Например, их часто применяют на автоэвакуаторах, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

  • Электролебедка — устройство, намоточный барабан которого приводится в движение посредством электрического двигателя. Он должен быть высокомоментным и низкоскоростным, поэтому с ним применяется понижающий преимущественно планетарный редуктор. Могут применяться и иные конструкции, что зависит от тягового усилия. Автомобильные лебедки, устанавливаемые на автоэвакуаторы для легковых авто, рассчитаны на 4 тонн. В продаже имеются модели от 1 до 15 тонн и более, производимые китайскими, российскими, голландскими и финскими производителями: KDJ 9000 L, KDJ 8000 L, лебедки фирмы Delta DV 15000 и другие.
  • Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
  • Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Что касается цены, то она может быть самой различной, что зависит от производительности устройства.

Например, агрегаты для легковых автомобилей с грузоподъемностью до 4 т будут стоить порядка 500 $ с электрическим приводом.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать.

Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т.

Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Изготовление полиспаста своими руками

Полиспаст — это устройство из системы блоков, позволяющее многократно увеличить усилие при поднимании тяжёлого груза. Рисуют чертежи полиспаста самостоятельно, основываясь на знаниях курса физики.

Используя блочные системы, древние строители возводили сооружения, которые удивляют и приводят в восторг наших современников. Верфи для строительства кораблей тоже оборудовались системами блоков.

Если в приспособлении используется несколько блоков, оно называется полиспастом. Крепится полиспаст к надёжной опоре. С другой стороны подцепляется груз. Если используется подвижный блочок для изменения положения оси — он располагается со стороны груза. Трос играет роль рычага. Система полиспаста помогает многократно увеличить усилие с каждым присоединённым блоком.

Простейший расчёт: удвоение усилия требует использования 2 блоков, утроение — 3. Рассчитывают высоту подъёма для крепления блока. Длина троса будет вдвое больше этого расстояния, если используется три блока, то потребуется трос в шесть раз длиннее подъёмной высоты.

Полиспаст для спасательных работ имеет несколько иную конструкцию. На прочный трос цепляется карабин. Такое устройство быстро собирается и не требует дополнительной техники.

Лебедки своими руками (схемы и чертежи)Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Лебедки своими руками (схемы и чертежи)

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство

Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

  • труба прямоугольного сечения для рамы;
  • готовый вал, или труба круглого сечения;
  • стальной лист толщиной 3-5 мм;
  • шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
  • ступицы для вала;
  • готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
  • сварочный аппарат с электродами;
  • гаечные ключи;
  • метабо со шлифовальными дисками.

Лебедки своими руками (схемы и чертежи)

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

Популярные статьи  Этапы реставрации стульев своими руками

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Лебедка с ручным или электрическим приводом своими руками

При наличии навыков работы со сварочным аппаратом можно сделать лебедку самостоятельно из подручных материалов.

Делаем лебедку своими руками

Вам понадобится:

  • Труба прямоугольного сечения для выполнения рамы;
  • Труба или готовый вал для барабана;
  • Листовой металл для дисков барабана, толщина 3 мм;
  • Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки;
  • Трубка с диаметром Ø14 – 6 одинаковых отрезков 20 см;
  • Большая и малая звездочки и цепь;
  • Ступицы для крепления барабана на валу и для крепления вала к раме;
  • Рычаг для ручного привода, бензиновый или электрический двигатель, работающий от сети ~220 В или автомобильного аккумулятора;
  • Трос нужной длины с карабином на конце;
  • Сварочный аппарат и электроды;
  • Болгарка с отрезным и шлифовальным диском;
  • Краска и грунтовка по металлу;

Набор гаечных ключей.

Технология изготовления лебедки:

  1. По чертежу болгаркой нарезают трубу прямоугольного сечения 20х20 мм для рамы. Все соединения, выполненные перпендикулярно, получают с помощью обрезки заготовок под углом 45 градусов.

  2. Раскладывают заготовки на ровной поверхности. Сваривают раму лебедки с помощью сварочного аппарата точечно в месте соединения заготовок. Проверяют перпендикулярность углов и соответствие размеров, после чего полностью проваривают швы. Приваривают площадку из листового металла с продольными пазами для крепления электродвигателя привода. Удаляют окалину и заусенцы шлифовальным кругом болгарки.

  3. Зашкуривают раму, покрывают ее грунтовкой по металлу, а после высыхания – краской или эмалью в два слоя.

  4. Приступают к изготовлению барабана. Из листового металла вырезают два круга одинакового диаметра – примерно 30 см. В центре каждого круга высверливают отверстие по диаметру вала, также выполняют по шесть отверстий на расстоянии 7-8 см от центра. Рассверливают отверстия для крепления ступиц – по 4 на каждом диске. Крепят ступицы на болтовое соединение. Скрепляют диски барабана с помощью шпилек: закрепляют каждую шпильку в одном диске, надевают на нее трубку Ø14, после чего надевают на шпильки второй диск и затягивают на гайки и контргайки.

  5. Барабан крепят на валу. Вал можно изготовить из металлической трубы подходящего диаметра или использовать готовый вал из высокопрочной стали от любого механизма. На валу с внешней стороны от барабана закрепляют большую звездочку – можно использовать звездочку от коробки передач мотоцикла, например. На выступающие части вала устанавливают ступицы для закрепления барабана на раме.

  6. Устанавливают барабан с валом на раму, закрепляя их с помощью внешних ступиц и болтов. На площадку устанавливают электрический или бензиновый двигатель с жестко закрепленной на выходном валу малой звездочкой. Надевают цепь и регулируют ее натяжение, передвигая электродвигатель по площадке в прямоугольных крепежных пазах до оптимального положения. Цепь не должна провисать, но и слишком сильное натяжение нежелательно – увеличится износ звездочек, также может произойти разрыв цепи. Проверить натяжение цепи можно, покрутив барабан руками – она не должна сдерживать вращения барабана при разматывании троса.

  7. Наматывают на барабан трос, закрепив его конец на валу. Второй конец троса снабжают прочным карабином. Для удобства передвижения лебедку закрепляют на раму с колесной парой с помощью хвостовика.

  8. Хвостовик с противоположной стороны предназначен для крепления лебедки к автомобилю. Барабан в этом случае рекомендуется закрыть защитным кожухом, предотвращающим попадание грязи и осадков на трос.

  9. Если привод планируется выполнить универсальным, то с внешней стороны вала можно предусмотреть крепление рукоятки. В этом случае при отсутствии топлива или электроэнергии можно  будет использовать лебедку вручную.

Представленная конструкция лебедки проста и надежна, и хотя в ней нет возможности переключения передаточного числа, реверса и других вспомогательных функций, задачу по перемещению тяжелых грузов в горизонтальной плоскости она выполняет отлично. При необходимости поднять груз на большую высоту такую лебедку можно использовать в сочетании с ручной талью или просто перекинув трос через прочную опору.

Таким образом в сегодняшнем уроке мы рассмотрели создание ручной лебедки своими руками, подписывайтесь на нашу группу и будьте в курсе всех значимых новостей!.

Виды и классификация плугов

Есть несколько конструкций плугов:

  • лемешные;
  • дисковые;
  • ротационные;
  • комбинированные;
  • чизельные.

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

Как сделать лебедку на мтз своими руками — Тракторист

Одним из популярных способов изготовления самодельной электролебедки, является использование автомобильного стартера. На этом устройстве установлен мощный тяговитый электродвигатель с напряжением питания 12 вольт, что позволяет применять лебедку на внедорожнике.

При изготовлении следует помнить об ограничениях:

  1. Стартер рассчитан на кратковременную работу. Это вовсе не означает, что он немедленно сгорит при продолжительной нагрузке, но корпус двигателя не обеспечивает достаточного охлаждения обмотки. Если вы планируете использовать лебедку регулярно, и периоды работы будут большими – следует позаботиться о дополнительном охлаждении. Например – наварить на корпус алюминиевых уголков в качестве ребер охлаждения;
  2. Автомобильный стартер запускается при помощи втягивающего реле с бендиксом. Соленоид для лебедки не нужен, а вот контактный пускатель не помешает. Ток на контактах будет большим, и лучше оставить штатную схему включения. В зависимости от используемого редуктора, бендикс следует зафиксировать сваркой в положении максимального зацепления или удалить из втягивающего реле;
  3. Редуктор для лебедки можно изготовить самостоятельно, или подобрать от электроинструмента в соответствии с требуемой нагрузкой.

Лебедка, собранная своими руками – цена вопроса

При наличии собственного гаража или сарая с хламом, накопившемся за несколько лет домашнего слесарного творчества – стоимость изделия определяет цена баллончика с краской для финальной доработки.

А в принципе, компоненты следующие:

  • Стартер от автомобиля ВАЗ 2101 без планетарного редуктора (исправный, валялся в гараже);
  • Редуктор в корпусе от электродрели отечественного производства (приобретен на блошином рынке за эквивалент стоимости 0,5 водки);
  • Обрезок водопроводной трубы, найден в сарае;
  • Металл для станины, стенок корпуса, барабана. Также найден в сарае;
  • Ось барабана – приобретена в пункте приема металлолома за гроши;
  • Трос и крюк куплен в магазине товаров для туризма.
Популярные статьи  Ангелы, куколки и другие игрушки из фетра. Шаблоны

С учетом стоимости новой лебедки – цену вопроса можно признать нулевой. При этом за безопасность устройства может поручиться владелец. Каждая деталь и сварной шов проверен лично изготовителем.

Еще один вариант лебедки из стартера для хозяйственных нужд

Для изготовления понадобятся:

  • Автомобильный стартер б/у с исправным мотором;
  • Маховик с шестеренкой;
  • Стальной колесный диск, или два тормозных диска – для изготовления барабана;
  • Мощный подшипник с подиумом (подойдет б/у ступица в сборе);
  • Уголки, швеллера – для изготовления станины;
  • Инструмент привычный – болгарка, сварочный аппарат, дрель.

Стартер можно взять от «Жигулей», если вам не нужно перемещать грузовые автомобили. Остальные элементы конструкции, – какие найдете. В данном случае использовался маховик от «Газели», ступица и ШРУС от ВАЗ 2108, тормозные диски от него же.

  1. Диски скручиваем между собой в виде барабана для троса,

остальные элементы конструкции воссоздают сборку оси переднего колеса. С той лишь разницей, что корпус ступицы будет приварен к станине лебедки, а на «гранату» ШРУСа прикреплена шестерня маховика.

Станина варится из мощного швеллера и уголков

На этом элементе конструкции нет смысла останавливаться, разве что обращаем внимание на прочность

Готовую конструкцию из барабана и опорного подшипника привариваем к станине

Обратите внимание, что вся силовая часть держится на одной опоре. Ничего страшного в этом нет, ступичный узел выдерживает такие нагрузки постоянно

Наружную «гранату» ШРУСа привариваем к маховику. Качество сварки должно быть высоким, поскольку этот узел будет сильно нагруженным. В данном варианте использовалась архитектура шестерни. Муфта обточена под посадочное место ШРУСа.

«Семь раз отмерив», привариваем проушину для крепления корпуса стартера.

Конструкция готова, можно приступать к испытаниям. Бендикс втягивающего реле необходимо заблокировать в положении максимального зацепления. Это можно сделать при помощи сварки. Само реле выполняет функцию пускателя.

Приятной особенностью данной лебедки является наличие реверса. Переключив полярность на питании – мы можем запустить стартерный мотор в обратную сторону. Конструкцию пускового механизма с реверсным ходом можно выполнить с помощью силовых реле.

Передаточное отношение пары стартер-маховик настолько велико, что вам не придется изобретать самодельный редуктор для этой лебедки. Конструкция показала себя, как незаменимый помощник в гараже и на приусадебном участке.

Особенности изготовления лебедки из стартера

Для этого лучше всего брать стартер, который в своей конструкции уже имеет планетарный редуктор. Это может быть, например, жигулевский стартер.

Для выполнения работы вам понадобится:

  • барабан, его можно сделать из трубы, к которой приваривают щечки толщиной 4-5 мм;
  • шестерни;
  • редуктор;
  • трос;
  • стартер;
  • металлический лист, на который будет монтироваться вся конструкция;
  • сварочный аппарат;
  • болгарка;
  • измерительные инструменты;
  • электропроводка.

Сначала надо сделать площадку, на которую будут монтироваться все элементы конструкции. На площадку приваривают посадочные места под барабан и выполняют его монтаж.

Следующим этапом будет соединение барабана и редуктора, при этом его первичный вал должен быть направлен верх. Соединяем редуктор и стартер. На первичный вал редуктора надевают шестерню, это может быть венец маховика. Осталось подключить проводку — и самодельная конструкция готова.

Как видите, сделать лебедку из стартера под силу любому домашнему мастеру. Таким образом, вы получите надежное и полезное оборудование и сможете сэкономить значительные средства.

Лебедки своими руками (схемы и чертежи)

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки. Лебедки своими руками (схемы и чертежи)

Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

Лебедки своими руками (схемы и чертежи)

Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

Лебедки своими руками (схемы и чертежи)

Собран в единый корпус.

Лебедки своими руками (схемы и чертежи)

Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

В трубе закреплён болт под крепление троса.

Лебедки своими руками (схемы и чертежи)

Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

Лебедки своими руками (схемы и чертежи)

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

Лебедки своими руками (схемы и чертежи)

Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

Лебедки своими руками (схемы и чертежи)

Лебедки своими руками (схемы и чертежи)

Барабан с шестернёй в сборе.

Лебедки своими руками (схемы и чертежи)

Как вариант можно взять чертежи барабана ручной лебёдки.

Лебедки своими руками (схемы и чертежи)

Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

Лебедки своими руками (схемы и чертежи)

Лебедки своими руками (схемы и чертежи)

Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Лебедки своими руками (схемы и чертежи)

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

Лебедки своими руками (схемы и чертежи)

Схема подключения реверса на лебёдке.

Лебедки своими руками (схемы и чертежи)

Наматываем трос на барабан, толщина троса 6 – 10 мм.

Лебедки своими руками (схемы и чертежи)

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

Автор самоделки: Николай Евдокимов.

Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010

Лебедки своими руками (схемы и чертежи)

Знаю что сейчас в меня полетят яйца, гнилые помидоры и прочее… но я хочу сказать одно, я решил делать лебдку, и я буду… не важно получится она или нет, но я попытаюсь. Да, работы много… так же придется резать морду наверное, бампер, но оно наверное того стоит). Да, работы много… так же придется резать морду наверное, бампер, но оно наверное того стоит)

Да, работы много… так же придется резать морду наверное, бампер, но оно наверное того стоит)

Взял за бесплатно стартер сегодня, 12 в. 1,5 квт.Немножко потрепан, но ни че) Двигатель работает) это главное) И сделан в СССР а не в китае)

Скоро буду делать как то барабан, шестеренку цеплять,

редуктора не будет, будет шестеренчатый механизм. малая шестерня будет крутить большую.

Короче все в процессе…

Приложил стартер к бамперу, сделал пару фото… но он будет за бампером… так он не останется… будет по дргуому.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
