Подключение электроплиты своими руками

Содержание

О заземлении

Перед тем как подключить электрическую плиту, вы должны осознать, что этот прибор имеет большую мощность. Поэтому заземлять его надо в обязательном порядке.

Самый простой вариант – провести заземление через систему заземления частного дома. Конечно, если оно есть. Обычно заземлительный контур формируется на улице и вводится в распределительный щиток, где устанавливается болт. Именно к нему земля и присоединяется гайкой.

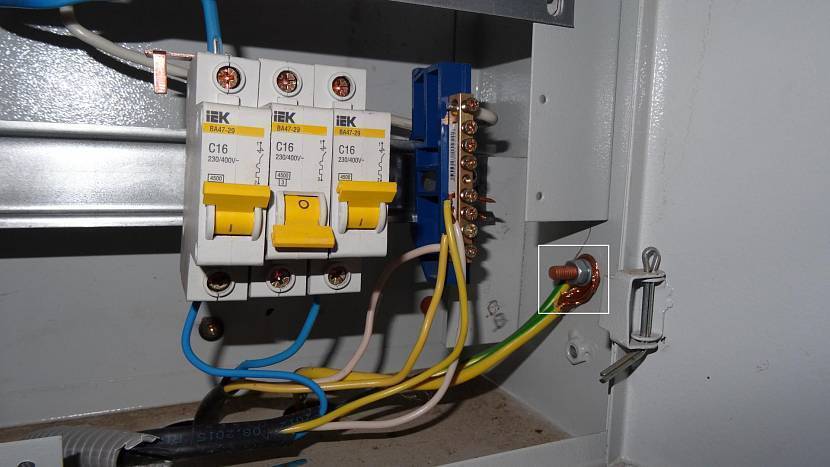

Подключение электроплиты своими руками Система заземления в распределительном щитеИсточник legkovmeste.ru

Если заземления в доме нет, то его можно сделать. Это небольшая проблема, которая решается быстро. Для этого на улице около дома вбиваются три штыря, сделанные, к примеру, из стальной арматуры. Вместо них можно использовать любой металлопрофиль. Штыри вбиваются на глубину до 2 м по углам равностороннего треугольника и соединяются между собой той же арматурой или стальной полосой толщиною 3 мм и шириною 30 мм.

После чего треугольный контур соединяется с распределительным щитом той же полосой или проволокой катанкой диаметром 6 мм. В щите устанавливается болт, к которому и будут подводиться все заземляющие провода от бытовой техники. А может быть и от всех розеток.

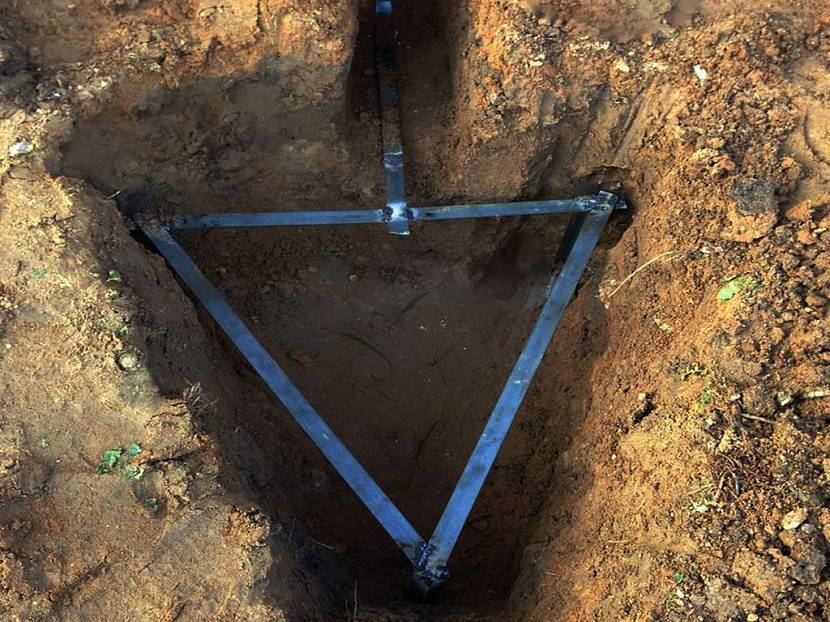

Подключение электроплиты своими руками Как правильно сделать заземляющий контур на улицеИсточник build-experts.ru

Существует вариант и без заземления. Для этого жёлто-зелёный кабель не подключают к контакту на плите. Его просто отгибают в сторону и изолируют. В таком случае к плите надо быть очень внимательным. К примеру:

  1. Установку плиты надо провести так, чтобы человек, который её эксплуатирует, не смог бы одновременно одной рукой схватиться за металлическую поверхность плиты или её элементы, а другой за какой-нибудь токопроводящий элемент. Например, за раковину, кран, смеситель и прочее.
  2. Около электроплиты надо положить коврик, который бы стал промежуточной прослойкой между человеком и полом. Идеально – если этот коврик будет диэлектрическим.
  3. В распределительном щите автомат для плиты лучше заменить дифавтоматом с номиналом в 30 А.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов. К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно. Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

ОЦЕНКА СТАТЬИ:

оценок, среднее:

из 5)

Давно электрикой не занимался, но тут пришлось. У тещи на нормального электрика денег не нашлось.

Щиток в квартире, к счетчику с подъезда подходит двухжильный кабель. Внутри квартиры поменял проводку и собрал щиток по схеме (без зеленого провода):

Теперь встал вопрос как подключить электроплиту при отсутствии заземления? Можно ли зануль как нарисунке зеленым проводом? Иначе говоря можно ли правильную схему:

переделать на такую:

Хотелось бы услышать аргументированный ответ, т.е чем чревата такая переделка. Или может ну его это заземление, УЗО есть и ладно.

ЗЫ. Тещу люблю, зла ей не желаю.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается

Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы

Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

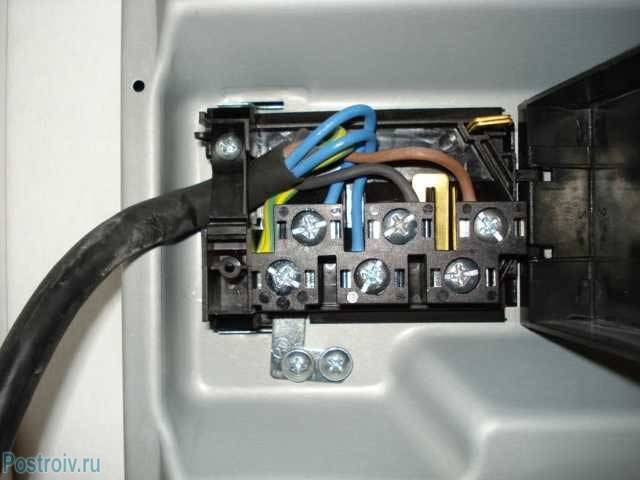

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

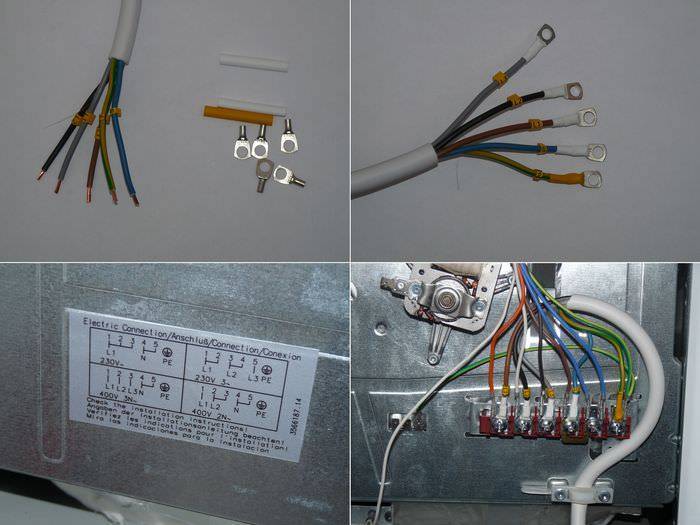

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль»

Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Подключение пошагово

Если на стену выведена силовая розетка, все, что требуется от пользователя, – подсоединить к электроплите провод и установить вилку с учетом фазы в розетке. Если розетка не используется, кабель от щитка подключается напрямую к электроприбору или соединяется с проводом, идущим от устройства, через клеммную коробку, в зависимости от потребностей пользователя.

Популярные статьи  Как сделать стеклянныи стол своими руками

Подключение кабеля к электроплите

Для подключения к плите электрического кабеля нужно развернуть устройство тыльной стороной к себе. Сзади находится клеммная коробка, получить доступ к которой можно, открутив и сняв защитную крышку. Далее необходимо вставить и закрепить кабель, чтобы избежать его случайного выдергивания. Для этого предназначен специальный зажим на корпусе. Следует протянуть кабель, убедиться, что провода достают до клемм, и надежно зафиксировать его. Следующий шаг – установка перемычек согласно инструкции и количеству жил в используемом кабеле, а затем – подключение проводов. Схемы для трех-, четырех- и пятижильного кабеля представлены в руководстве пользователя.

Подключение электроплиты своими руками

После того, как провода подсоединены, нужно еще раз перепроверить правильность подключения по схеме, подтянуть клеммы, а затем установить крышку обратно и закрыть ее.

Установка вилки

Для подключения кабеля к вилке нужно разобрать ее корпус и пропустить провод внутрь, а затем зафиксировать его специальным зажимом, чтобы исключить случайное выдергивание. Далее нужно снять с кабеля изоляцию на длину, достаточную для фиксации жил. Следует помнить, что в силовых розетках заземляющая жила крепится к верхней (нижней) клемме, а фаза и ноль – к крайним клеммам согласно фазе и нолю в розетке. Для лучшего контакта жилы опрессовываются наконечниками.

Подключение электроплиты своими руками

Подключение электроплиты своими руками

Определение фазы в установленной розетке

Чтобы определить фазу в установленной на стене розетке, потребуется обычная индикаторная отвертка. Необходимо прикоснуться ею к одному из контактов, одновременно дотрагиваясь одним из пальцев контактной пластины в верхней части инструмента. Если внутри отвертки загорится лампочка, это означает, что контакт – фаза. Если ничего не происходит, контакт – ноль.

Подключение электроплиты своими руками

Полная схема подключения через розетку

Схема подсоединения через розетку выглядит следующим образом.

В щитке устанавливается автомат, сразу за ним – УЗО. От него кабель протягивается к месту, где будет размещена розетка. Провод можно спрятать внутрь стены, сделав канавку-штробу, или пустить по поверхности, спрятав от посторонних глаз в кабельный канал.
Далее устанавливается силовая розетка. Она не должна быть вблизи металлических конструкций, источника воды и нагревательных приборов. Также не следует размещать розетку очень близко к полу, нужно помнить о возможности затопления.
В розетке заземление крепится к верхнему или нижнему контакту, фаза и ноль – к левому и правому, порядок значения не имеет

Но при этом важно запомнить, где находится каждый из проводов, чтобы не сделать ошибок при креплении вилки и не перепутать проводку.
Далее к плите подключается силовой кабель, к которому крепится вилка с учетом расположения ноля и фазы в розетке. После этого вилка включается в розетку

Теперь нужно провести пробный запуск – последовательно включить автомат, УЗО, плиту.

Подключение без розетки

Подсоединение к электросети без розетки выполняется схожим образом. Устанавливается автомат, затем УЗО, подводится кабель и протягивается к месту, где будет находиться электроплита. В стену (или сверху нее) монтируют коробку, в которую помещают колодку с клеммами. К ней подводятся кабеля от электроплиты и автомата

Важно не ошибиться и верно соединить жилы – фазу с фазой и т.д

Подключение электроплиты своими руками

При прямом подключении к электрощитку кабель от УЗО проводится к плите и подключается согласно руководству пользователя и предлагаемым в нем схемам.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Подключение электроплиты своими руками

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля – желтый (желто-зеленый – это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

Подключение электроплиты своими руками

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Подключение электроплиты своими руками

Или так:

Подключение электроплиты своими руками

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения – возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Схемы подключения варочных панелей

Производители варочных поверхностей выпускают модели, которые могут быть подключены к электросетям с разным количеством фаз. На территории России и постсоветском пространстве существует два стандарта: однофазная сеть на 220 В, редко − двухфазная на 220 В и трёхфазная на 380 В. Электропроводка в домах может иметь, в зависимости от количества фаз и годов постройки домов, различное количество проводов и цветов. Так, например:

  1. Однофазная сеть на 220 В:два проводника одного цвета (обычно в домах старой постройки). «Фазу» или «ноль» придётся искать индикатором или тестером;в новых домах используют уже цветную проводку, где «фазу» (L) обозначают коричневым или красным проводом, «ноль» (N) – синим или голубым, а заземление (PE) – жёлто-зелёным. В старых зданиях проводка одного цвета, поэтому определять нейтраль придётся пробником.
  2. Двухфазная сеть на 220 В. Встречается только в новостройках и то редко. «Фазы» обозначают чёрным и коричневым проводом, «ноль» – синим, а «землю» – жёлто-зелёным.
  3. Трёхфазная сеть на 380 В. В этом случае «ноль» и «земля» имеют традиционную окраску, а «фазы» по одному стандарту – белый, чёрный, коричневый, по другому – жёлтый, красный и зелёный провод.
Популярные статьи  Корона из бумаги своими руками с шаблоном и фото

Из-за этих нюансов варочные поверхности обычно поставляются без сетевого шнура. Поэтому, кроме провода для выделенной электролинии, нужно будет купить кабель для подключения встраиваемой плиты к розетке.

Окраска изоляции проводов для трёхфазной сети

Как подключить электрическую плиту: схема для однофазной сети

В принципе, подключить варочную панель к бытовой электросети с напряжением 220 В несложно. На тыльной стороне плиты нужно снять крышку, которая крепится на защёлках или при помощи винтов. Сняв её, мы обнаружим клеммы для подключения сетевого кабеля (обычно 6 шт.).

Клеммная коробка на варочной панели

Клеммы №№ 1, 2 и 3 предназначены для фазового провода (L), №№ 4 и 5 – нейтраль (N), а заземляющая клемма (PE) обозначена специальным значком. Но как быть, если у выделенной электролинии 3 провода, а разъёмов для подключения 6 шт. Для таких случаев, как правило, в комплекте идут медные или латунные перемычки. Если их нет, то можно самостоятельно изготовить их из медного провода сечением 6 мм2. Устанавливаем перемычки, как указано на рисунке ниже, и присоединяем сетевой кабель.

Схема подключения варочной панели к однофазной сети 220 В

Как подключить электрическую варочную панель с двумя фазами

Двухфазные варочные поверхности редки, но и в этом случае нет никаких проблем с подключением. Просто точно следуем схеме подключения, приведённой ниже. Перед подачей напряжения на прибор необходимо ещё раз проверить, чтобы разводка в розетке или монтажной коробке совпадала с расключением проводов в вилке.

Схема двухфазного подключения варочной панелиЛатунная перемычка (обычно поставляется в комплекте с варочной панелью)

Как подключить самостоятельно электроплиту к трёхфазной сети

Трёхфазное питание в основном используется в загородных коттеджах, и для запитки варочной поверхности понадобится пятижильный кабель с сечением каждого проводника не менее 2,5 мм2. Подключение практически не отличается от предыдущих вариантов и выполняется следующим образом:

  1. Фазные провода L1, L2 и L3 зажимаются в клеммах №№ 1, 2 и 3, соответственно.
  2. Клеммы №№ 4 и 5 соединяются между собой медной или латунной перемычкой, и к одной из них подключается нулевой провод N.
  3. К клемме № 6 подключается соответствующий провод заземления PE.

Если в сетевом и входном кабеле провода цветные, то при подключении просто соблюдаем их сочетание. В случае если дом старый и проводка одного цвета, то нужно быть внимательным и воспользоваться индикатором или тестером для определения фазных проводов.

Схема подключения варочной панели к трёхфазной сети

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

  • за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
  • вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
  • из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
  • от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
  • кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

    Как правильно сделать заземление

    Как сделать заземление

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм Толщина стенки, мм
Сталь черная Круглый для вертикальных заземлителей 16
Сталь черная Круглый для горизонтальных заземлителей 10
Сталь черная Прямоугольный 100 4
Сталь черная Угловой 100 4
Сталь черная Трубный 32 3,5
Сталь оцинкованная Круглый для вертикальных заземлителей 12
Сталь оцинкованная Круглый для горизонтальных заземлителей 10
Сталь оцинкованная Прямоугольный 75 3
Сталь оцинкованная Трубный 25 2
Медь Круглый 12
Медь Прямоугольный 50 2
Медь Трубный 20 2
Медь Канат многопроволочный 1,8 50

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п

металлических изделий

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует

Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Особенности подключения к радиальной сети

Если нужно подключить изделие к сети с радиальным устройством, то стоит соблюдать определенную схему. Она поможет произвести подключение своими руками. Для этого нужно выполнить важные рекомендации:

  • блок соединения требуется установить на расстоянии два метра от плиты. Область подхода не должна иметь ограничений и препятствий — это главная составляющая безопасности. Во время этого процесса обязательно используется коробка с монтажной или скрытой конструкцией;
  • если применяется металлическая коробка, то для нее требуется в основе стены пробить углубление;
  • секция духовки и конфорки должны подключаться при помощи отдельных проводов. Их размер сечения должен соответствовать размерам главного провода, который ведет к электрощиту;
  • клеммную коробку необходимо крепить на поверхность стены на уровне от пола в 60 см. Для соединения коробки и блока подключения можно применять провод;

  • прокладывание провода от электрического щита производится кратчайшим путем. Он должен помещаться в углубление, которое делают в стеновой поверхности. Это поможет скрыть все провода, которые могут сильно подпортить дизайн интерьера;
  • после подведения всех проводов можно приступать к зачистке концов каждой жилы;
  • обычно в механизме блока установлены специальные клеммы, при помощи которых производится крепление. К клеммам с пометкой «mains» должна подсоединяться сеть. Фиксирование кабелей от изделия стоит делать к компонентам с пометкой «load»;
  • фаза фиксируется к клемме L, жилы у нее красные. Нейтральные с черной окраской прикрепляются к клемме с пометкой буквой N. А заземление нужно крепить на элементах с буквой E. Обозначение заземления осуществляется при помощи кембрика с желто-зеленой окраской, оно должно фиксироваться на провода;
  • схема точного подключения электрической плиты описывается в аннотации по эксплуатации. Обязательно при установке прибора требуется выполнять все важные правила;
  • в клеммной коробке нужно сделать подсоединение проводов от блока и кабеля.

Проводниковые элементы стоит оснастить контактными пластинками

Подключение электроплиты по различным схемам

Большинство современных производителей электроплит поставляют свои изделия в торговую сеть без комплектации сетевым шнуром. Это вызвано современными требованиями электробезопасности, которые подразумевают подключение приборов большой мощности безрозеточным методом – с использованием специальных клеммных колодок.

Этот метод имеет два основных преимущества:

  • питающий шнур может быть выбран произвольной длины;
  • возможна замена индивидуального автомата на плавкий предохранитель (вставку).

Если длина шнура не превышает 6,0 метров, то электрическое сечение каждой жилы может быть принято равным 4,0 квадратных миллиметра. При большей длине минимальная величина сечения увеличивается до 6,0 квадратных миллиметров и установка плавкой вставки запрещается, а питание производится только через автоматический выключатель.

В принципе электроприбор можно подключать и при помощи специальной пары «вилка-электророзетка». Однако эта электроарматура должна быть рассчитана на ток не менее 32,0 ампер, а использование обычных бытовых вилок запрещается.

Однофазное подключение

Однофазное подключение (рис. 1) наиболее распространено в городских квартирах многоэтажных домов. Для его реализации необходимо установить соответствующим образом перемычки в клеммной коробке (расположена на задней панели) электроплиты. Все современные модели комплектуются перемычками нужного сечения. Если перемычки отсутствуют, то их необходимо приобрести в магазине электротоваров или вырезать из медной жилы самостоятельно. Минимальное электрическое сечение перемычки – 6,0 квадратных миллиметров.

Рис.1

Согласно схемы, для однофазного подключения необходимо:

  • клеммы 1-2-3 соединить перемычками и подключить к фазовому проводу (коричневый, серый или черный цвет) питающего кабеля;
  • клеммы 4-5 соединить между собой и подключить к нулевой жиле (обычно окрашена в синий цвет);
  • клемму 6 соединить с заземляющей жилой кабеля – для однофазной сети, напряжением 220,0 вольт этот провод обычно имеет меньшее сечение и окрашен в желтый или зеленый цвет.

При выполнении всех соединений (проводов к клеммам и перемычек между клеммами) должен быть обеспечен надежный электрический контакт, для чего гайки в клеммной коробке необходимо хорошо затянуть. При некачественном контакте соединение будет греться, искрить, что приведет минимум к выгоранию изоляции клеммной коробке, а максимум – к пожару.

Подключение питающего кабеля к вилке проводим следующим образом:

  • фазный провод подключается к штекеру (клемме) «L»;
  • нулевой – к штекеру «N»;
  • заземляющий – к штекеру, обозначенному условным значком заземления (в некоторых изделиях заземляющий контакт маркируется «earth» или «РЕ»).

Двухфазное подключение

Двухфазное подключение (рис. 2) используется достаточно редко и может быть выполнено лишь в жилых помещениях при наличии в них трехфазной сети. При этом электроконфорки будут подключены к двум фазным проводам, а одна фаза останется незагруженной.

Рис.2

Порядок установки перемычек, подключения к плите кабеля и соединения его с вилкой следующие:

  • клеммы 1-2 или 2-3 соединяем перемычкой и подключаем к первому фазному проводу;
  • свободную фазную клемму (3 или 2 зависит от того как установлена перемычка) подключаем ко второму фазному проводу);
  • установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.

Для штепсельного подключения электроплиты по двухфазной схеме необходимо приобрести комплект «вилка-электророзетка» для питания трехфазного оборудования, при этом один штекер вилки буде незадействован.

Трехфазное подключение

Трехфазное подключение (рис. 3) требует наличие трехфазной сети и в основном используется в индивидуальных домах. Как известно их курса общей электротехники напряжение между фазами будет равным 380,0 вольт, а между любой фазой и нулем – 220,0 вольт. Для его реализации потребуется четырех-пяти жильный кабель.

Подключённые кабеля к клеммной коробки следующее:

  • между фазными клеммами (1-2-32) перемычки не ставятся, а каждая клемма подключается к фазному проводу;
  • установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.

Рис.3

При самостоятельном выполнении электромонтажных работ следует знать, что у некоторых моделей клеммная коробка отсутствует, а подключение осуществляется к контактам, расположенным на щитке задней панели.

Схемы подключения электроплиты

Сначала разберем общие правила. Электрическая плита относится к мощному бытовому оборудованию, потребляющему 40-50 А тока, поэтому для нее выделяют отдельный электрический контур. Он соединяет две точки: защитный автомат в квартирном/домовом электрощите и розетку/клеммник прибора.

На практике применяют 3 вида подсоединения к сети:

  • традиционный способ розетка/вилка;
  • присоединение проводов в клеммной коробке в стене;
  • прямое клеммное соединение на задней стенке плиты.

Если на кухне уже есть предустановленная силовая розетка, запитанная на отдельный автомат, обычно используют ее. Это более привычно, а при необходимости ремонта прибор можно быстро отключить, не выходя из кухни.

Подключение электроплиты своими рукамиОбычная розетка для подключения электроплиты не подойдет, так как может не выдержать нагрузки. Необходимо купить специальную модель, подходящую по показателям номинального тока, выдерживающую от 7 кВт и более

Но нередко применяют прямое клеммное соединение. Его считают более безопасным и надежным. Минус безрозеточного соединения в том, что каждый раз отключать плиту от сети придется на электрощите.

Схема подключения зависит от количества задействованных фаз. Отечественное оборудование рассчитано на 1- или 3-фазное подключение, но мы предлагаем разобрать все три возможные варианта, включая и 2-фазное.

Подключение электроплиты своими рукамиВсе три способа подключения отличаются количеством активных проводников: у 1-фазного их 3, у 2-фазного – 4, а у 3-фазного – 5. Первый вариант актуален для многоэтажек и применяется практически во всех городских квартирах, трехфазный характерен для энергообеспечения частных домов

Для соединения клемм плиты с проводниками используют перемычки из медного провода. Современная техника обычно комплектуется необходимыми деталями для подключения.

При однофазном способе фазу заводят на 1,2 или 3 клемму, все они соединены между собой перемычками. Ноль идет на 4 или 5, которые тоже соединены, а земля – на 6 клемму.

По схеме легко понять, как производят и другие виды подключения. Проблем с поиском схем не возникнет – их можно найти в технической документации к электроплите или на табличке, прикрепленной около клеммника на задней стенке.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
