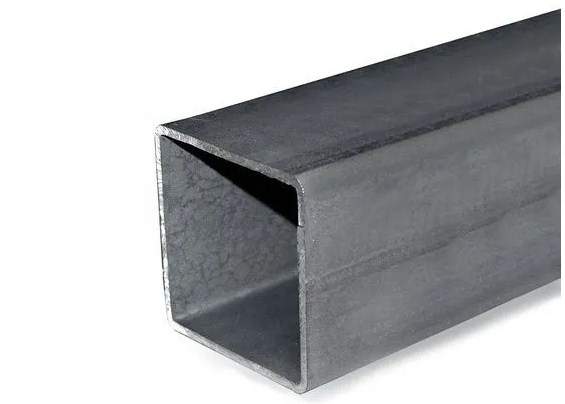

В современной промышленности и строительстве трудно переоценить значение такого материала, как профильная труба. Этот вид металлопроката, получаемый методом горячей деформации или холодного профилирования, представляет собой полый стержень с некруглым сечением. Поэтому профильная труба 100x100x5 является ярким представителем квадратного сортамента, широко востребованным при возведении несущих конструкций, поскольку сочетает в себе высокую прочность и относительно небольшой вес. В отличие от традиционного круглого проката, такой профиль обеспечивает лучшую устойчивость к изгибающим нагрузкам и позволяет создавать более жесткие пространственные решетки. Именно поэтому инженеры и проектировщики все чаще отдают предпочтение этому материалу при разработке металлоконструкций различного назначения.
Технологические особенности и виды производства
Производство профильных труб — это сложный технологический процесс, требующий точного соблюдения температурных режимов и геометрических параметров. В зависимости от метода формообразования выделяют несколько основных типов продукции, каждый из которых имеет свою область применения и технические характеристики.
- Горячекатаные — изготовленные при высоких температурах, такие трубы отличаются повышенной пластичностью и используются в ответственных конструкциях, где возможны значительные деформации.
- Холоднодеформированные — проходят дополнительную обработку давлением без нагрева, что позволяет достичь высокой точности геометрии и улучшенной чистоты поверхности.
- Электросварные — наиболее распространенный тип, получаемый путем сварки продольного или спирального шва. Они могут быть прямошовными или спиральношовными, что влияет на их несущую способность.
- Бесшовные — наиболее дорогостоящий вариант, получаемый путем прошивки цельной заготовки. Используются в агрессивных средах и при высоких давлениях.
Важнейшим этапом является калибровка, в ходе которой профилю придают окончательные размеры. Для получения точных геометрических параметров применяется волочение или прокатка в калибрах. Особое внимание уделяется сварному шву, который проходит проверку на герметичность и прочность методом неразрушающего контроля. В результате получается изделие, способное выдерживать значительные статические и динамические нагрузки без потери целостности.
Сортамент и геометрические параметры
Сортамент профильных труб регламентируется государственными стандартами и включает в себя множество типоразмеров. Основными параметрами являются высота, ширина, толщина стенки и радиус скругления углов. По форме сечения выделяют квадратные, прямоугольные и овальные профили. Наибольшее распространение в строительстве получили квадратные и прямоугольные трубы, так как они удобны для стыковки и монтажа.
Толщина стенки варьируется от 1 до 20 мм и более. Для легких конструкций, таких как каркасы перегородок или торгового оборудования, используется тонкостенный прокат. Для тяжелонагруженных элементов, например, колонн или мостовых балок, применяется толстостенный сортамент. Ключевыми характеристиками также являются:
- Момент инерции — параметр, определяющий способность профиля сопротивляться изгибу.
- Момент сопротивления — характеристика прочности сечения при изгибных нагрузках.
- Радиус наружного закругления — влияет на эстетические свойства и технологичность сварки.
- Кривизна — отклонение от прямолинейности, строго нормируемое стандартом.
Геометрические допуски регламентируются ГОСТ 13663-86 и другими нормативными документами. Например, для квадратной трубы 100х100 мм с толщиной стенки 5 мм отклонение по высоте профиля не должно превышать определенных значений, чтобы обеспечить надежность сварного соединения. Несоблюдение допусков может привести к перекосу конструкции и снижению ее эксплуатационных характеристик.
Материалы изготовления и марки стали
Для производства профильных труб используется широкий спектр углеродистых и низколегированных сталей. Выбор материала зависит от условий эксплуатации и требуемых механических свойств. Наиболее часто применяются следующие марки:
- Ст3сп — спокойная углеродистая сталь обыкновенного качества, обладающая хорошей свариваемостью и пластичностью. Это универсальный материал для строительных металлоконструкций.
- 09Г2С — низколегированная сталь, легированная марганцем и кремнием. Отличается повышенной прочностью и хладостойкостью, что позволяет использовать ее в северных регионах.
- 10, 20 — качественные конструкционные стали, применяемые для ответственных деталей машин и механизмов.
- 15Х, 20Х — легированные стали, обладающие повышенной износостойкостью после термической обработки.
Для особых условий, например, при работе в агрессивных средах, используются коррозионностойкие стали аустенитного класса. Такие трубы способны выдерживать воздействие кислот и щелочей, сохраняя свои прочностные характеристики. Однако их стоимость значительно выше, что ограничивает применение в массовом строительстве. Важным этапом является входной контроль качества металла, включающий спектральный анализ и механические испытания образцов.
Преимущества и области применения
Профильные трубы обладают рядом неоспоримых преимуществ перед другими видами металлопроката. Их геометрия обеспечивает высокую жесткость при меньшем расходе металла, что снижает общую материалоемкость конструкции. Кроме того, плоские грани удобны для крепления различных элементов и навесного оборудования.
- Строительство — возведение каркасов зданий, ангаров, навесов, ферм и колонн.
- Машиностроение — изготовление рам, платформ, стрел кранов и элементов шасси.
- Мебельное производство — создание каркасов столов, стульев, стеллажей и торговых витрин.
- Сельское хозяйство — производство теплиц, парников, загонов для скота и сельхозтехники.
- Энергетика — монтаж опор ЛЭП, вышек связи и трубопроводов.
Благодаря возможности сварки и механической обработки, профильные трубы легко интегрируются в сложные инженерные системы. Они позволяют создавать сборно-разборные конструкции, что особенно ценно при необходимости быстрого монтажа и демонтажа. В сравнении с деревянными или железобетонными аналогами, металлокаркас из профиля имеет меньший вес и более высокую скорость возведения.
Особенности монтажа и сварки
Процесс монтажа конструкций из профильных труб требует квалифицированного подхода и соблюдения технологий сварки. Основным методом соединения является ручная дуговая сварка, однако для ответственных узлов применяются полуавтоматы в среде защитных газов или аргонодуговая сварка. Важно обеспечить правильную разделку кромок и зачистку поверхности перед сваркой.
При проектировании сварных швов учитывается концентрация напряжений. Не рекомендуется располагать швы в зонах максимального изгибающего момента. Для повышения усталостной прочности используется шлифовка швов и термообработка. Кроме сварки, применяются болтовые соединения и клеевые составы, но они уступают сварке по надежности в условиях динамических нагрузок. Антикоррозионная защита выполняется методом горячего цинкования, грунтования или окрашивания полимерными составами.
Контроль качества и стандартизация
Качество профильных труб подтверждается сертификатами соответствия и паспортами качества. В них указываются марка стали, химический состав, результаты механических испытаний и геометрические параметры. Приемочный контроль включает визуальный осмотр, измерение размеров и проверку герметичности гидравлическим давлением.
Стандартизация играет ключевую роль в обеспечении взаимозаменяемости изделий. ГОСТ 13663-86 регламентирует сортамент, технические требования и методы испытаний. Соблюдение стандартов гарантирует, что труба профильная 100x100x5 выдержит расчетные нагрузки и прослужит весь заявленный срок эксплуатации. Нарушение технологии производства или использование некачественного сырья приводит к появлению дефектов, таких как трещины, расслоения или недопустимая овальность.
Таким образом, профильная труба является высокотехнологичным продуктом, сочетающим в себе экономичность, прочность и универсальность. Понимание ее характеристик и правильный выбор сортамента позволяют создавать надежные и долговечные конструкции для самых разных отраслей.
