Как выбрать розетку с USB?

Aqara QBCZ11LM

В отличие от большинства других розеток, которые представляют собой переходники, Aqara QBCZ11LM — это стационарная настенная модель, работающая по протоколу ZigBee. То есть для подключения устройства к смартфону вам понадобится шлюз. После этого, установив мобильное приложение, вы сможете программировать различные сценарии и дистанционно управлять питанием электроприборов.

Умная розетка Aqara QBCZ11LM

Розетка оснащена защитными шторками, выдерживает нагрузку до 2500 Вт и обладает высокой термоустойчивостью – до 750 °С. Таким образом, можно быть уверенным, что ее корпус не расплавится от нагрузки и не станет причиной возгорания.

Компактная умная розетка (55х55х80 мм) от Яндекс доступна в двух цветах – черном и белом. На сегодняшний день это одно из самых доступных устройств на рынке: его средняя стоимость составляет 1200 рублей. Несмотря на небольшие размеры и бюджетную цену, розетка обладает неплохими характеристиками, выдерживая нагрузку до 3680 Вт.

Яндекс YNDX-0007 доступна в двух расцветках

Работает умная розетка через Wi-Fi и подключается к экосистеме «Умный дом Яндекса». Конечно, она поддерживает Алису и управление с помощью голосовых команд.

Рейтинг ZOOM Максимальная мощность Протокол связи Кол-во розеток / доп.разъемы Средняя цена
1.HIPER IoT P05 3680 Вт Wi-Fi 1 1690₽
2.Яндекс YNDX-0007 3680 Вт Wi-Fi 1 1180 ₽
3.ELARI Dual Smart Socket NRG-DEU16PM 3500 Вт Wi-Fi 2 1990₽
4.Xiaomi Mija Smart Plug Enhanced EU VDE Wi-Fi ZNCZ03CM 2200 Вт Wi-Fi 1 + 2х USB 1433 ₽
5.Rubetek RE-3301 3000 Вт Wi-Fi 1 2881 ₽
6.ELARI Smart Socket SMS-EU10USB 2200 Вт Wi-Fi 1 + 1х USB 1290 ₽
7. Aqara QBCZ11LM 2500 Вт ZigBee 1 1690 ₽
8. Aqara Smart Plug 2300 Вт ZigBee 1 1990 ₽
9. Xiaomi Smart Plug (WIFI) ZNCZ05CM Mi 3680 Вт Wi-Fi 1 1550 ₽
10.DIGMA DiPlug 200S 3680 Вт Wi-Fi 1 1020 ₽

Технология монтажа компьютерных розеток

В том, чтобы подключить компьютерную розетку своими руками, нет ничего сложного. Нужно лишь придерживаться в своих действиях заданной последовательности.

Выбор необходимых инструментов

Для проведения работ необходимо подготовить:

  • перфоратор, оснащенный коронкой соответствующего диаметра;
  • кроссировочный нож для снятия изоляции;
  • набор отверток;
  • тестер.

Помимо основного набора инструментов заранее стоит позаботиться о приобретении обжимных клещей. Этот инструмент стоит порядка 10 долларов. А потому для разовой работы имеет смысл взять его на прокат.

Подведение кабеля и монтаж подрозетника

Первым делом подводят кабель к точке монтажа. Его можно проложить открытым или закрытым способом. Первый способ предполагает прокладку кабеля в пластиковых коробах, оснащенных съемными крышками, или размещение за стенками плинтуса.

Разместив кабель накладным способом и «посадив» его на DIN-рейку, можно не только упростить процедуру монтажа, но и облегчить процесс обслуживания

Широкое распространение получил и так называемый модульнакладной способ, предполагающий закрепление кабеля на стене с помощью специальных дюбелей варианта «быстрый монтаж».

Для реализации второго способа проделывают штробы, в полость которых и прокладывают кабель. Для этого с помощью перфоратора, оснащенного специальной коронкой, проделывают круглую нишу в стене. Диаметр коронки должен совпадать с размером коробки.

Монтажную коробку точки подключения заглубляют в проделанное отверстие в стене и фиксируют с помощью шурупов и дюбелей

Конец подведенного кабеля отрезают, оставляя запас для возможности последующего многократного соединения. Лишний конец нужно аккуратно уложить по кругу внутри коробки, избегая переломов проводника.

Подключение контактов устройства

Чтобы подключить розетку, с помощью лезвий кроссировочного ножа снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см

Эту процедуру следует выполнять осторожно с тем, чтобы избежать повреждения изоляции проводников

Под снятой изоляцией должны показаться четыре разноцветных пары проводников, скрученных по двое; в некоторых кабелях предусмотрен также тонкий экранирующий провод

Каждую пару аккуратно разравнивают. Зачищать их нет необходимости, поскольку само устройство платформы обеспечивает надежный контакт. С корпуса розетки снимают лицевую панель, откручивая фиксирующий его болтик.

Некоторые модели розеток оснащены специальными защелками, которые работают по типу зажимов. В таких моделях, чтобы снять часть фурнитуры и получить доступ к внутреннему механизму, нужно аккуратно повернуть расположенную по задней грани фиксатор-рукоятку.

Каждую жилу вкладывают в прорези розетки, ориентируясь на схему подключения с цветами под каждым номером, нанесенную на верхнюю грань устройства, либо же прилагаемую в инструкции к нему

Все жилы поочередно в соответствии с расцветкой вставляют в фиксатор. Конец каждой жилы фиксируют с помощью прижимного болта. Чтобы утопить каждую жилу как можно глубже, используют обратную сторону канцелярского ножа.

Цветовое кодирование маркировки всех клемм значительно упрощает процесс состыковки компьютерной розетки и обжим витой пары. Не стоит переживать, если жила заходит не до конца. При возвращении фиксатора в исходное положение размещенные по бокам выемки протолкнут жилы до конца.

Когда все проводники завели в посадочные места, торчащие кусочки аккуратно обрезают.

Все о том, каким образом производится распиновка проводников витой пары, вы сможете прочесть здесь.

«Сердцевину» с подключенными жилами устанавливают на прежнее место, проворачивая фиксатор-рукоятку в противоположном направлении

Применяя открытый способ монтажа, корпус устройства фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. При закрытом способе монтажа розетку заглубляют в подготовленное для нее гнездо, фиксируя посредством распорок.

На завершающем этапе с помощью тестера проверяют правильность подключения. Если тестера под рукой нет, можно в подключенную, но еще не установленную в подрозетник «сердцевину» просто воткнуть конец идущего к компьютеру кабеля.

Убедившись в правильности подключения, остается только прикрутить лицевую панель.

Установка и подключение

Процесс монтажа такого устройства отличается чрезвычайной простотой.

Как выбрать розетку с USB?

Он может быть рассмотрен на примере установки розетки от компании legrand. При этом можно выделить основные этапы работ:

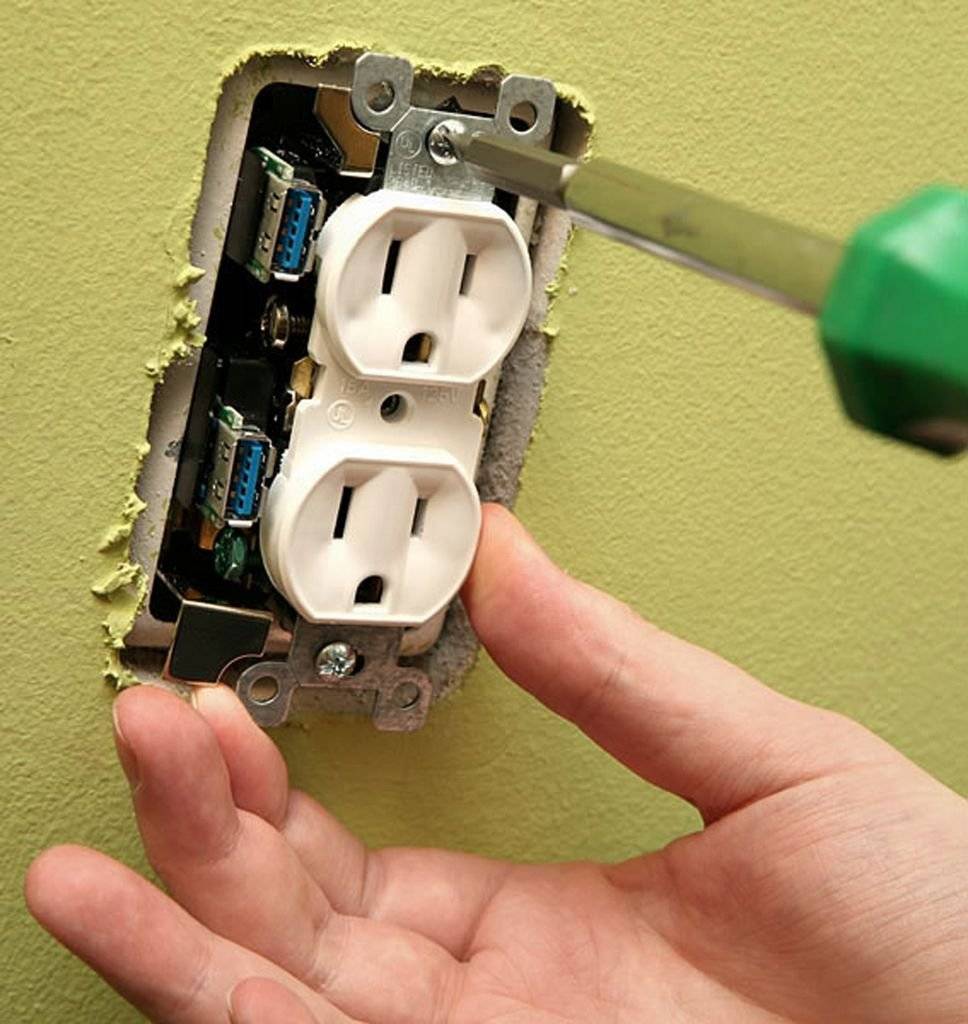

  1. Отключение электропитания. Для этого необходимо выключить соответствующий автоматический выключатель на входном щитке. Далее нужно обязательно проверить отсутствие напряжения на проводах с помощью индикаторной отвертки или тестера.
  2. Если выполняется замена старой розетки, то она должна быть демонтирована. Для установки устройства legrand с USB-разъемом на новом месте необходимо подготовить нишу для монтажной коробки, установить подрозетник и проложить к нему кабель. В случае использования в квартире скрытой проводки придется штробить стену, поэтому установку розетки legrand на новом месте лучше совместить с проведением масштабных ремонтных работ в помещении.
  3. Установка розетки legrand. Встроенный адаптер уже подключен к силовым контактам, поэтому подсоединение фазного (L), нулевого (N) и заземляющего (PE) проводника выполняется к соответствующим контактам устройства.
  4. После подключения розетки legrand, закрепления ее в монтажной коробке и установки защитной крышки необходимо включить питание и проверить работоспособность всех разъемов устройства путем подключения к ним потребителей.
Популярные статьи  Панно из природного материала на тему осени с фото

Простота установки позволяет с легкостью заменить обычную силовую розетку на более функциональное устройство legrand с USB разъемами.

Источник

Сколько нужно розеток и выключателей?

Как правильно посчитать электрику? Казалось бы, что тут сложного?

Ошибка №5
Берешь проект и считаешь необходимое количество.

Как выбрать розетку с USB?

Однако в отдельных проектах многие розетки и выключатели указываются чисто номинально, без расшифровки их состава и функционального значения. Например, блок из двух розеток может быть обозначен как одна электроточка.Как выбрать розетку с USB?

Во-вторых, в проект по ходу дела могут быть внесены корректировки. Этому способствуют изменения в расположении мебели.

Особенно частым правкам подвергается кухня. Как выбрать розетку с USB?

Также мало кто из проектировщиков изначально задумывается про отдельные розетки для зарядной базы робота-пылесоса, ёлки на Новый Год или светодиодных гирлянд на окне. Как выбрать розетку с USB?

Все это появляется уже в процессе ремонта. Поэтому считать чистовую электрику нужно после завершения всех черновых работ и поклейки обоев.

Но и это не все. Выключатели выключателям рознь.Как выбрать розетку с USB?

Недостаточно переписать и занести в табличку количество отверстий в стене с монтажными коробками. Нужно еще четко знать их функциональное значение.

Потому как, выключатели бывают:

одноклавишными и двухклавишными

диммерными

проходными и перекрестными

При этом в магазине внешне они могут выглядеть одинаково, но отличаться начинкой. Вот тут уже вам должен помочь мастер, который делает ремонт.

Некоторые вообще считают все механические и проходные выключатели прошлым веком и вместо них вовсю применяют дублирующие дистанционные.Как выбрать розетку с USB?

Они не требуют проводки и штробления (работают от батарейки до двух лет), ни подрозетника (клеятся или прикручиваются на стену куда угодно).

Розетки на удлинителях

Различного рода гаджетов становится все больше и больше. Не всегда удается предусмотреть растущие потребности домочадцев в их приобретении. Все они нуждаются в подзарядке.

Как выбрать розетку с USB?

Не очень красиво выглядят стены из розеток, которых постоянно выступают разъемы. Не всегда это практически удобно, особенно при наличии в квартире маленьких детей или пожилых людей.

Как выбрать розетку с USB?

Для нахождения компромиссов в этих случаях производители предлагают использовать розетки-удлинители с USB разъемами.

Как выбрать розетку с USB?

Электроудлинители есть в каждой квартире и всегда используются, как правило, для подключения видео или аудио аппаратуры.

Как выбрать розетку с USB?

Как выбрать розетку с USB?

На рынке в широком ассортименте предлагаются удлинители USB с одним или несколькими портами, что очень удобно в использовании при дальних поездках автомобильным или железнодорожным транспортом.

Как выбрать розетку с USB?

Метки: usb, розетка usb, розетка, подключение зарядника, зарядник для телефона

Комментарии 50

Ещё нужно центральные выводы разъёма (D+ и D-) вместе спаять, иначе некоторые девайсы сами отказываются брать больше 500 мА.

и на минус засадить

некоторые девайсы проверяют, не засажены ли обе шины данных на массу. Если засажены, то девайс понимает, что перед ним тупой мощный зарядник, и от него можно жрать более 500мА. А если линии данных висят в воздухе, девайс не пытается отожрать более 500мА, думая, что перед ним кампутер, и тока он много не даст

В powerbox’е и многих других зарядниках просто соединены вместе d+ и d-, этого достаточно.

угу, и такое тоже. Просто, несмотря на стандарт USB, разные производители разных гаджетов так и норовят туда впихнуть чо-нить не по стандарту. Максимальное число контактов гнезда мкро-УСБ, виденное мною в одном смартфоне, было 10 штук. Т.е. по сути своей, это разъём, лишь по форме гнезда совпадает с УСБ, и по расположению крайних лап питания (и то, под вопросом)

Спаял всё и минус туда-же припаял, пока заряжается — 73%(жду пока) только катушка Очень горячая

угу, и такое тоже. Просто, несмотря на стандарт USB, разные производители разных гаджетов так и норовят туда впихнуть чо-нить не по стандарту. Максимальное число контактов гнезда мкро-УСБ, виденное мною в одном смартфоне, было 10 штук. Т.е. по сути своей, это разъём, лишь по форме гнезда совпадает с УСБ, и по расположению крайних лап питания (и то, под вопросом)

Не заряжает, катушка перегрелась, и от платы отошла

тяжко ему, бедному. .видать, не может даже заявленные 0,5А отработать. надо плату помощнее, например, у китайцев купить степ-даун на 2,5А и отрегулировать его на 5В

В powerbox’е и многих других зарядниках просто соединены вместе d+ и d-, этого достаточно.

этого Оказалось не достаточно, заряжал телефон только до 71-72%, сейчас спаял и минус туда-же тестчу

Статья по теме: Чем можно утеплить стены дома внутри

некоторые девайсы проверяют, не засажены ли обе шины данных на массу. Если засажены, то девайс понимает, что перед ним тупой мощный зарядник, и от него можно жрать более 500мА. А если линии данных висят в воздухе, девайс не пытается отожрать более 500мА, думая, что перед ним кампутер, и тока он много не даст

О как, век живи — век учись, дураком помрёшь )) Надо у себя проверить, а то один смарт ругается на слабую зарядку, а другой нет, хотя токи почти одинаковые потребляют и уж точно меньше того, что может преобразователь .

Внутренние розетки

Внутренняя или встраиваемая розетка USB имеется в широкой продажной сети. Но нужно помнить, что при установке такой розетки придется провести штробирование стен, а значит небольшой косметический ремонт. Поэтому установку таких розеток необходимо проводить на этапе строительства или текущего ремонта.

Как выбрать розетку с USB?

Как выбрать розетку с USB?

Также удобством таких розеток является, возможность встроить их в элементы мебели сохранив при этом ее изящность и красоту.

Как выбрать розетку с USB?

Отдельные типы таких розеток оборудованы выключателями. Такая конструктивная особенность, при наличии в доме детей младшего возраста, позволяет уберечь их от преждевременных поломок.

Как выбрать розетку с USB?

Подключение этих розеток не вызывает затруднения. На их тыльной стороне предусмотрены винтовые контакторы для соединения с проводами. К зажиму L подводится фаза, к N присоединяется нулевой проводник, к контакту PE корпус.

Как выбрать розетку с USB?

Внутренние розетки

Внутренняя или встраиваемая розетка USB имеется в широкой продажной сети. Но нужно помнить, что при установке такой розетки придется провести штробирование стен, а значит небольшой косметический ремонт. Поэтому установку таких розеток необходимо проводить на этапе строительства или текущего ремонта.

Популярные статьи  Как повышают уровень установки унитаза?

Как выбрать розетку с USB?

Как выбрать розетку с USB?

Также удобством таких розеток является, возможность встроить их в элементы мебели сохранив при этом ее изящность и красоту.

Как выбрать розетку с USB?

Отдельные типы таких розеток оборудованы выключателями. Такая конструктивная особенность, при наличии в доме детей младшего возраста, позволяет уберечь их от преждевременных поломок.

Как выбрать розетку с USB?

Подключение этих розеток не вызывает затруднения. На их тыльной стороне предусмотрены винтовые контакторы для соединения с проводами. К зажиму L подводится фаза, к N присоединяется нулевой проводник, к контакту PE корпус.

Как выбрать розетку с USB?

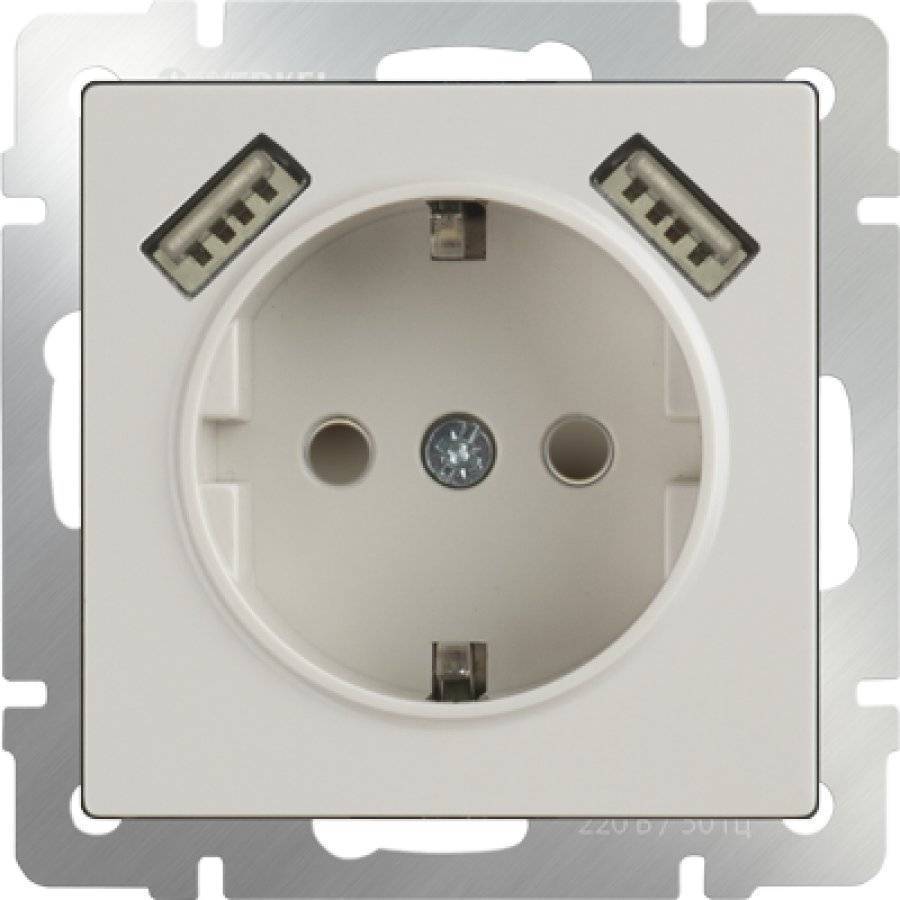

Типология USB-розеток

Благодаря объединению всех функций в одном приспособлении, данный вид розеток стал разбиваться на особые типы. Классифицировать данные приспособления можно при помощи таких отличительных черт, как:

• Разное количество портов;
• Сила тока, подаваемая на адаптеры;
• Наличие дополнительных функций, например, подставки под портативный гаджет.

Помимо существующих критериев, розетки могут совмещать в себе стандартный и портовой способы подключения. Такие розетки монтируются в коробку и обладают разъемом для одного устройства (со стандартной вилкой) и минимум двух портов для usb-подключения.

Как выбрать розетку с USB?

Стоит отметить, что ключевым отличием usb-розеток от стандартных устройств, заключается в наличии специального адаптера, подающего напряжение в 5 Вольт на порты.

Положительные характеристики розеток с портами

1) Зарядка устройств будет производиться без адаптера.

Данная независимость объясняется тем, что любое устройство обладает специальным кабелем в комплектации. А при отсутствии адаптеров, пользователь может не ограничивать себя, если в его доме установлены usb-розетки.

Как выбрать розетку с USB?

2) Отсутствие потери времени.

От розетки устройства заряжаются гораздо быстрее, чем от ноутбука, что обеспечивает высокая сила тока.

3) Возможность выбрать любой дизайн.

Современный выбор подобных изделий полный разными предложениями, но главным критерием выступает место размещения. Данные устройства лучше всего размещать в тех зонах, где владелец проводит максимум времени, например, письменный стол или спальня.

4) Комфорт при использовании объясняется тем, что в usb-розетках может быть предусмотрено несколько портов и один элемент для подключения вилки.

Как проходит монтаж розеток с портами

Монтаж розеток с такой конфигурацией считается предельно простым и делится на такие этапы, как:

Как выбрать розетку с USB?

— Отключение питания на электросчетчике.

После, проводится проверка на предмет отсутствия тока при помощи специального тестера.

— При выполнении замены старых розеток, необходимо вынуть их.

Для того, что установить новую розетку с портами, нужно подготовить пространство под коробку, вмонтировать подрозетник и провести к нему кабель.

— Проведение монтажа.

Присоединение всех проводников осуществляется к подходящим контактам розетки. При необходимости можно добавить USB разъем на розетку. Для удобства рекомендую осуществлять подпайку разъема проводом с термостойкой изоляцией — проводом МГТФ. Почему именно этим проводом? Вы можете прочитать и узнать свойства провода мгтф, что позволяет применять его для таких целей.

— По завершении монтажа, необходимо проверить функционирование устройства.

Когда розетка закреплена в коробке и закрыта защитным креплением, стоит включить электричество и проверить ее работоспособность.

В заключение, стоит сказать, что нет нужды монтировать такие розетки по периметру всего пространства. Они нужны лишь там, где обитатели чаще всего заряжают телефоны и прочие портативные гаджеты.

Виды розеток по типу разъемов

Существует по меньшей мере 12 типов разъемов розеток, которыми пользуются в разных странах. Данная классификация была предложена правительством США, и ее одобрили в большинстве других стран.

Тип А. Изначально стандарт данной розетки был принят в США, а затем его подхватили еще 38 стран. У него два плоских прямоугольных контакта, расположенных параллельно. Здесь нет заземляющего проводника. Такие розетки можно до сих пор видеть в старых зданиях, так как они совместимы с вилками современного электрооборудования. Однако в продаже они практически не появляются.

Тип В. Это усовершенствованный тип А, в который добавлен заземляющий контакт. Если вы купили бытовую технику из США, то, наверняка, у нее будет вилка, подходящая к такой розетке. Кроме США такой тип использует также Мексика, Венесуэла, Канада, Колумбия и другие страны.

Тип С. Это наиболее знакомый нам тип еще со времен СССР. Он представляет собой два круглых контакта, расположенных параллельно, без наличия заземления. Используется подобный тип розеток в большинстве стран Европы и Ближнего Востока. Хотя с появлением моделей типа F постепенно начинает отмирать.

Тип D. Устаревший тип розеток, введенный в свое время британцами в странах, бывших колониях Англии. Такие розетки очень редко можно встретить в старых английских домах, а также на территории Индии.

Тип Е. Современный стандарт, принятый во Франции. Он отличается от типа С наличием заземления, расположенного над контактами. Такие розетки широко распространены на территории Франции, Бельгии, Польши, Чехии и Словакии. Иногда их можно встретить и на территории современной России.

Тип F. Это самый распространенный в нашей стране евростандарт розеток с двумя токопроводящими контактами и двумя заземляющими контактами, расположенными снизу и сверху. Такие розетки впервые появились в Германии и стали называться «Shuko» («защитный контакт»). Размер токоведущих контактов в устройстве здесь немного больше, чем в моделях типа С, поэтому некоторые старые советские тонкие вилки могут неплотно вставляться в розетку.

Тип G. Этот стандарт введен англичанами и предполагает использование вилок с наличием предохранителя внутри них. Можно также использовать евровилки через переходник, однако в переходнике обязательно должен быть предохранитель (заземляющий контакт). Наибольшее распространение этот тип розеток получил на территории Ирландии.

Тип Н. Исключительно израильский вариант розеток, у которого три контакта образуют букву «Y». До 1989 года использовались изделия с плоскими контактами (как на рисунке), а сейчас в основном с круглыми. К сожалению, к вилкам под такие розетки, нет переходников (хотя в Китае уже, наверное, в разработке) под другие типы розеток, поэтому покупка израильской бытовой техники и использование ее у нас в стране – проблематичное занятие.

Тип I. Это австралийский стандарт, используемый также в Новой Зеландии, островах Фиджи и Папуа-Новой Гвинее. Два токоведущих контакта располагаются под углом, а внизу контакт заземления. Если вдруг поедете в кругосветное путешествие, и вас занесет в эти страны, то обязательно обзаведитесь переходником.

Тип J. Стандарт, принятый Швейцарией. Он чем-то схож с типом С, только заземляющий контакт расположен между токоведущими и немного опущен вниз. Евровилки с ним можно использовать без каких-либо переходников.

Тип K. Датский тип розеток. Отличие от французского стандарта лишь в месте расположения заземляющего контакта, который установлен непосредственно в вилке прибора.

Популярные статьи  Новый Год в стиле 90-х

Тип L. Стандарт, который распространен в Италии. Он совместим с евровилками типа С, поэтому современные электроприборы можно смело подключать к итальянским розеткам. Средний контакт является заземляющим.

Сравнение характеристик умных розеток

Немного запутались в характеристиках перечисленных смарт-розеток? Ничего, сейчас всё станет ясно, благодаря наглядной таблице.

Таблица: сравнение характеристик смарт-розеток.

Модель Производитель Масса (г) Материал Способ управления Стоимость (руб)
TP-Link HS100 Китай 132 поликарбонат интернет от 2400 до 3400
Xiaomi Mi Smart Power Plug Китай 63,5 термопластик интернет от 1100 до 2000
Redmond SkyPort 100S США 60 термопластик радиоуправление от 1700 до 2000
GEOS SOKOL-GS1 Украина 350 термопластик телефон от 2400 до 3300
Rubetek RE-3301 Россия 80 термопластик Wi-Fi от 3000 до 3200
Телеметрика T40 Китай 87 термопластик телефон от 6500 до 6700
FIBARO Wall Plug Польша 67 пластик телефон от 5400 до 5800

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

О подключении люстры можно прочесть тут.

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Когда покупать чистовую электрику?

Ошибка №1
Чистовую электрику нельзя покупать заранее.

Это в былые времена хорошую продукцию привозили редкими партиями из Европы, после чего ее тут же расхватывали с полок. А заказ зачастую приходилось ждать несколько месяцев.

Сегодня торговые сети и магазины весь ассортимент держат в наличии у себя на складах. Приходите, выбираете, покупаете и уходите.

В какие же сроки нужно покупать розетки и выключатели?

Универсальное правило – покупайте за неделю до установки.

Вы конечно можете пройтись по магазинам и раньше, определившись с ценами и ассортиментом. Но реально за покупками следует идти на этапе поклейки обоев и укладывания чистового пола.Как выбрать розетку с USB?

Основная проблема раннего закупа – изменение количества электроточек. В процессе ремонта практически всегда происходят отклонения и корректировка проекта.

При этом количество розеток и выключателей никогда не уменьшается, а наоборот, увеличивается. Их всегда добавляют.

А вот когда уже поклеены обои, изменить что-то вряд ли получится. Поэтому на данном этапе ошибиться будет проблематично.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
