Разновидности стропил для крыши

При строительстве любой кровли находят свое применение стропила всего лишь двух видов – наслонные и висячие. Висячие стропила имеют две точки опоры, которые находятся у основания, к примеру, опора на несущие стены здания, наслонные помимо этого могут опираться на столбчатые опоры, либо внутренние стены.

Материал для изготовления стропил

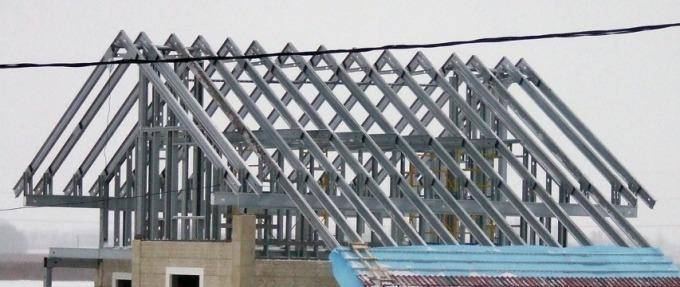

Дерево и металл – вот основной материал, из которого чаще всего изготавливаются стропила.

Стропила для крыши: виды, расчет стропил

При возведении кровельных перекрытий жилых домов, хозяйственных построек применяются деревянные стропила, реже металлические. Металлические (железобетонные) стропила в основном используются при строительстве кровель с большими пролетами и нагрузками на кровлю, в основном для перекрытия производственных зданий. Цена данных стропильных конструкций довольно высока, так все ее элементы выполняются из металла, в основном используется швеллер.

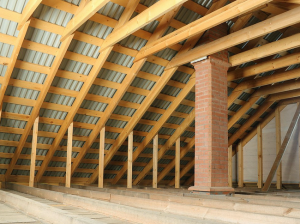

Стропила из дерева

В свою очередь деревянные стропила подразделяются на три вида:

  1. Самым популярным и широко использованным видом стропил являются конструкции выполнены из обрезной доски, обычно это доска сечением 150х50 мм или 200х50 мм. Популярности данный вид стропил приобрел благодаря своей дешевизны и простоты изготовления.
  2. Стропила для крыши, изготовленные из бревен. В качестве исходного материала используют стволы деревьев диаметром 10-20 см, зачищенные и обработанные.
  3. Стропила, сделанные из клееного бруса. Клееные стропила производятся из брусков древесины и досок, склеенных при помощи специальным составом. Такие стропила более удобны в работе, брус имеет в сечение квадрат или прямоугольник. Вследствие чего, он легко укладывается на обрешетку, к тому же упрощается их крепление к мауэрлату, а также процесс наращивания. Данный вид стропил намного прочнее обычных деревянных.

Как рассчитать снеговую нагрузку

При возведении кровли чрезвычайно важно знать, как правильно рассчитать стропильную систему целом, и снеговую нагрузку на нее в частности. Это чрезвычайно важный фактор, который нельзя упускать из виду, ведь при неправильно спроектированной конструкции во время сильных снегопадов может обрушиться вся крыша (подробнее: «Расчет снеговой нагрузки на кровлю и ее особенности»).

Для расчета значения нагрузки, создаваемой снежными массами на кровлю, используется следующая формула:

S=Sg*µ, где

Sg – табличное значение массы квадратного метра снежного покрова на горизонтальной поверхности земли;

µ — коэффициент, позволяющий определить переход от веса снежного покрова на земле к нагрузке, создаваемой снежной массой на кровельное покрытие

Значение данного коэффициента определяется в зависимости от углов уклона скатов крыши. Так, при углах уклона, не превышающих 25 градусов, µ принимается равным 1; при углах наклона от 25 до 60 градусов значение µ составляет 0,7

В тех случаях, когда угол уклона ската крыши больше 60 градусов, нагрузка, создаваемая снежным покровом на кровлю, не принимается во внимание при расчете ввиду ее незначительности.

Устройство двускатной крыши

Стропила для крыши: виды, расчет стропил

Например, пологие крыши предпочтительнее для местности с сильными ветрами, а высокие крыши противостоят застою снега на поверхности при снегопадах.

Перед применением древесины ее обязательно необходимо обработать инсектицидными, противогрибковыми средствами и веществами, снижающими горючесть материала, а также дать ей высохнуть во избежание прогиба балок.

Работа начинается с устройства мауэрлата — опоры крыши, принимающей на себя всю тяжесть конструкции. Он представляет собой брус, накладываемый на несущие стены, на который затем укладывается вся стропильная конструкция.

На несущую стену под мауэрлат необходимо уложить отсечную гидроизоляцию.

Следующим этапом укладывается лежень, брус, служащий опорой стойкам стропил. Он принимает на себя всю нагрузку от них и распределяет по опорным стенам. Под ним необходимо провести двойную гидроизоляцию.

Затем идет очередь установки стоек и прогона. Для удобства желательно возвести леса. На них в ходе работы заранее прикрепляют стойки, на которые затем осуществляют монтаж прогонов.

После производят разметку стропильных ног и крепят их к конструкции;

ВАЖНО!
До окончательного закрепления стропилин конструкцию тщательно проверяют на наличие несоответствий.

В конце приступают к монтажу кобылок, формирующих карнизный свес.

Сборка может производиться как сверху дома, так и на земле, где возводится ферма, представляющая собой треугольник из стропильных ног и затяжек и других комплектующих, который затем поднимают наверх краном, лебедкой или, на крайний случай, с помощью двух наклонных досок и веревки и крепят к мауэрлату.

Более подробно про монтаж двускатной крыши вы можете прочитать здесь.

Двухскатные крыши частных домов фото:

Стропила для крыши: виды, расчет стропил

Тип дома с двускатной крышей

Стропила для крыши: виды, расчет стропил

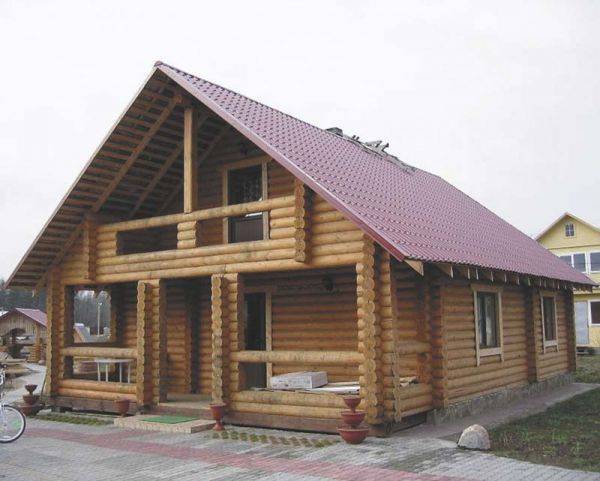

Одноэтажный дом с двускатной крышей

Основные составляющие стропильной системы двускатной крыши:

  • Мауэрлат — брус, накладываемый на несущие стены и служащий опорой всей стропильной системе;
  • Стропильная нога — составная часть, несущая на себе кровлю;
  • Прогоны — элементы, располагающиеся поперек в середине стропильных ног, и под коньком;
  • Затяжка — часть, объединяющая конструкцию у основания;
  • Стойка — элемент опоры стропильной ноги. Также находится под коньком крыши;
  • Подкосы — наклонные поддерживающие брусья, берущие начало у основания стойки и идущие к середине стропильной ноги;
  • Лежень — служит опорой стойкам стропильных ног, дополнительно укрепляя конструкцию в случае ее расположения на двух пролетах.
  • Обрешетка — доски, приколачиваемые поперечно стропильным ногам и представляющие собой основу под кровельный материал;
  • Фронтон – это треугольный участок, образующийся между двумя скатами. Форма его зависит от конструкции стропил, климата и индивидуальных предпочтений, а размер его торцов от скатов и высоты самой стропильной конструкции. Основными составными частями фронтона являются коньковая доска, проходящая вдоль самой верхней части крыши, стропильные ноги и стальные шпильки. Фронтон защищает помещение от проникновения влаги, неблагоприятных атмосферных явлений, а также поддерживает тепловой режим помещения. Будучи опорой для балок перекрытия, он должен обладать достаточной прочностью в целях придания всей конструкции необходимой жесткости.

При проектировании дизайна мансардной крыши нужно:

  • Точно рассчитать нагрузку на опорные стены и фундамент и не допустить ее превышения;
  • Провести хорошую теплоизоляцию во избежание неравномерного прогревания помещения;
  • Обеспечить хороший уровень звукоизоляции, подобрав подходящий кровельный материал.
  • Обеспечить надежную гидроизоляцию;
  • Применять легкие виды материалов для устройства интерьера комнаты и потолка;

В заключении, стоит отметить, что двускатная крыша является одним из самых простых вариантов. Ее вполне можно постараться сделать самостоятельно, что сэкономит Вам средства и подарит бесценный опыт.

Фото схем и чертежей ниже:

Стропила для крыши: виды, расчет стропил

Схема двухскатной крыши

Стропила для крыши: виды, расчет стропил

Чертеж двускатной крыши

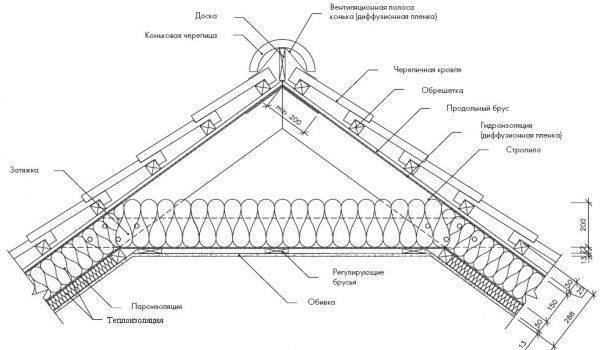

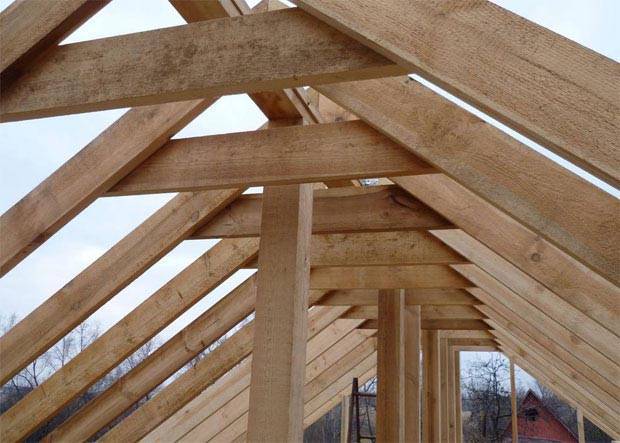

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Стропила для крыши: виды, расчет стропил

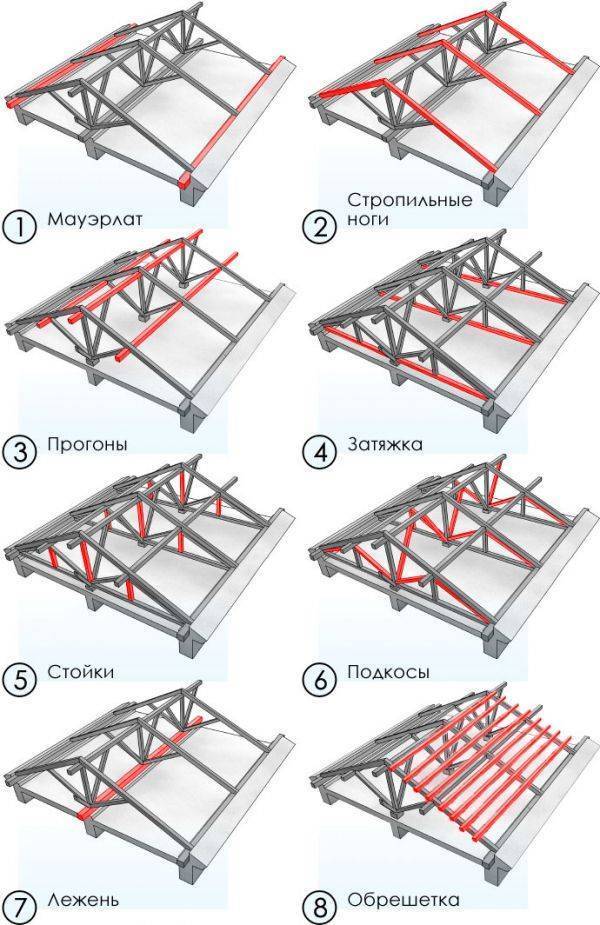

Разберем каждый из элементов, показанных на схеме, отдельно:

  • Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
  • Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
  • Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
  • Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
  • Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
  • Лежень — дополнительный элемент, на который опирается стойка;
  • Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.
Популярные статьи  Имитация кирпичной кладки своими руками

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

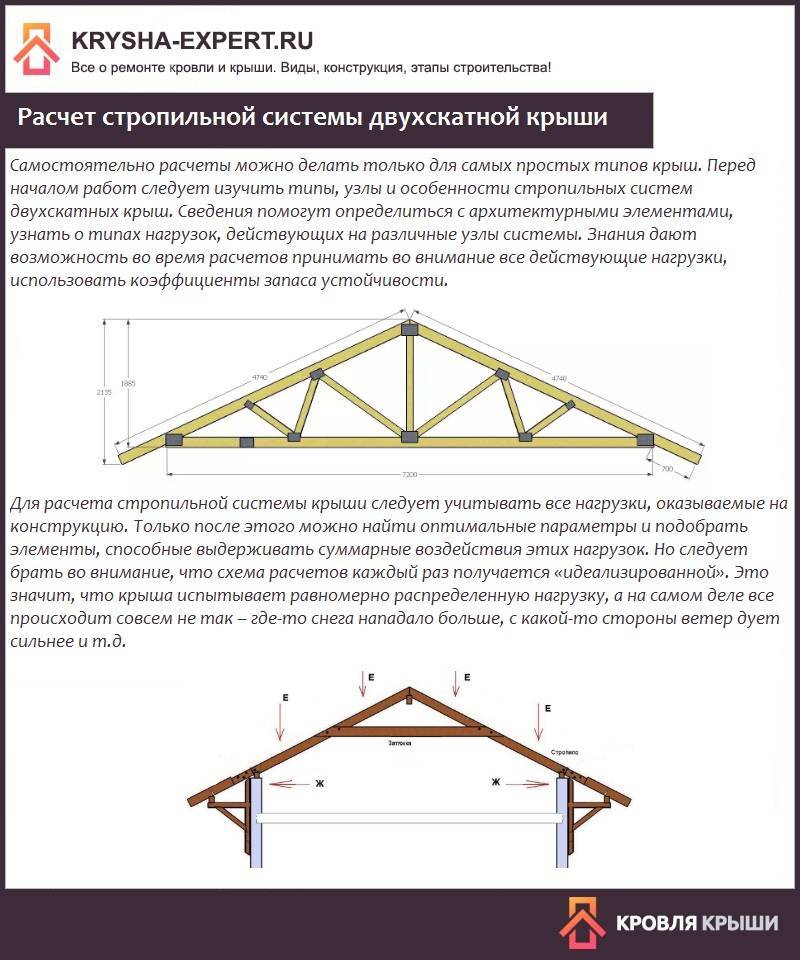

Расчет стропил

*Z Расстояние от края доски до начала выпила

Стропила двухскатной крыши, стропила для односкатной крыши

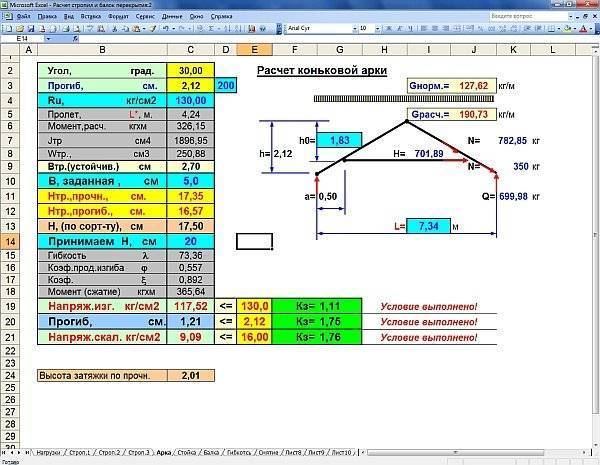

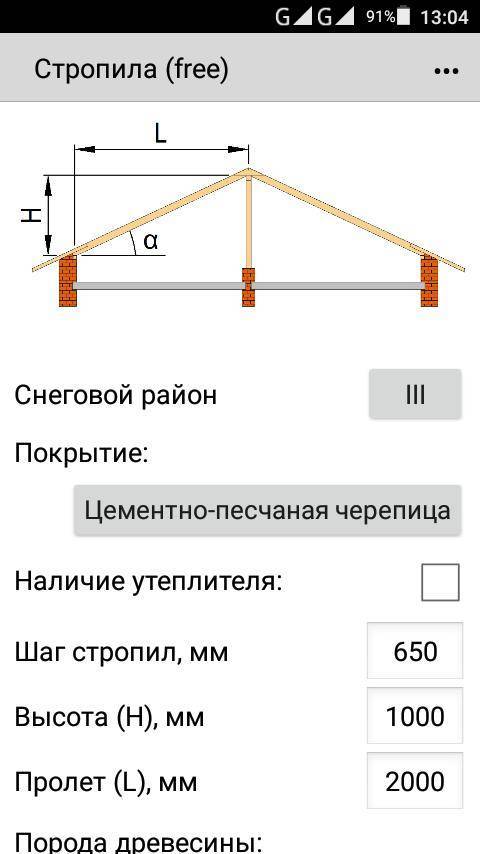

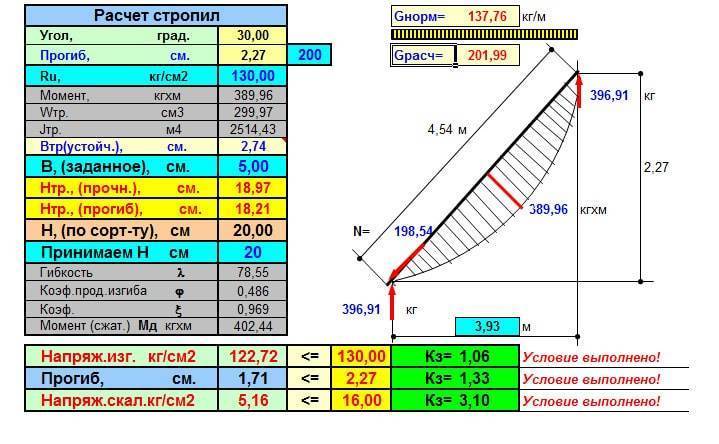

Простой онлайн калькулятор точно рассчитает длину стропил, длину свеса стропил, угол среза стропил. Начните расчет стропил прямо сейчас!

Стропильная система своими руками

Данный калькулятор незаменим для тех, кто решил сделать стропила своими руками. Умный онлайн калькулятор произведет точный расчет длины до свеса стропил, длину свеса, угол среза и расстояние от грани стропила до начала запила. Онлайн калькулятор подходит для расчета стропил двускатной крыши и 1-скатной крыши.

Допустимый диапазон угла наклона крыши от 20° до 60°, чем меньше угол, тем меньше понадобиться пиломатериалов для фермы, но чем больше угол, тем просторнее будет под крышей второго этажа дома. Если выбрать угол в 30°, то для ширины здания в 10 м возвышение конька над верхним перекрытием будет равно 2.5 м. Длина стропильных ног составит 7 метров, из них 6,2 над домом, а остальное вылет за крышу. Минимальный размер вылета принято брать в 50 см для безопасности от непогоды. Стропила длиной в 7 метров считаются максимально допустимыми для наклонного исполнения к коньку кровли, если длина стропил более 7 метров потребуется дополнительное усиление двухскатной кровли в виде балок. При расчет стропил на двухскатную крышу шаг между отдельными лагами составляет 80-130 см. Точный размер шага зависит от веса кровли, от количества осадков и ветровой нагрузки в вашем регионе строительства. Все стропильные заготовки необходимо обработать антисептическим и противопожарными составами.

Расчёт количества древесины, необходимой для изготовления стропил

Для устройства стропил чаще всего применяют хвойные породы дерева. Зная, сколько стропил требуется на крышу и какой объём древесины содержится в одном брусе, вычислим необходимый объём древесины. Предположим, что мы произвели полный расчёт стропильной системы и получили, что необходимо 18 единиц бруса размером 150х150 мм. Далее смотрим таблицу.

Таблица: количество бруса в кубическом метре пиломатериалов

Размербруса, мм Количество брусовдлиной 6 м в1 м3 пиломатериалов, шт. Объём одного брусадлиной 6 м, м3
100х100 16,6 0,06
100х150 11,1 0,09
100х200 8,3 0,12
150х150 7,4 0,135
150х200 5,5 0,18
150х300 3,7 0,27
200х200 4,1 0,24

Объём одного бруса 150 х 150 мм составляет 0,135 м3. Значит, объём пиломатериала для 18 стропил составит 0,135 м3 ∙ 18 = 2,43 м3.

Видео: расчёт материала для стропил двускатной крыши

Правильный расчёт основных параметров позволяет сделать стропильную систему безопасной, надёжной и долговечной. Знание необходимого объёма древесины позволяет сэкономить средства на обустройство стропил. Онлайн-калькуляторы значительно облегчают расчёт всех технических характеристик кровельного каркаса, экономят время на расчёты и повышают их точность.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Что еще нужно учитывать

Тип крыши и используемой системы – это еще не все параметры, который потребуются для того, чтобы рассчитать длину стропил двухскатной крыши. Перед тем как все вычислить, нужно узнать еще много сведений, а именно:

  • Параметры самого дома. В нашем случае самый важный параметр – это ширина строения. Расчет длины стропил в большей степени связан именно с этим значением. От ширины дома во многом зависит и высота расположения конька, и размер скатов;
  • Высота расположения конька. Это еще один параметр, который напрямую влияет на расчет длины стропил. Высоту двухскатной крыши посчитать можно по специальной формуле. В ней учитывается ширина дома (а точенее половина этого значения) и угол наклона скатов. Но тут стоит учитывать и другие параметры. В первую очередь – это сколько свободного пространства вам необходимо иметь на чердаке. Также не стоит забывать и про внешний вид дома;
  • Испытываемые нагрузки. Этот параметр в большей степени влияет на сечение стропил и на шаг их установки. Но и длину нужно выбирать такую, чтобы стропильная нога смогла выдержать нагрузку.
Популярные статьи  Кирпич в интерьере: 70 современных фото и идей

Кроме того, делая расчет длины стропил, следует узнать какие должны быть свесы. Без этого «дополнительного» элемента не обходится не одна крыша. Свесы играют роль защиты, которая предохраняет стены дома и его фундамент от размывания водой стекающей с кровли.

Они могут быть продолжением стропил или выполнены как самостоятельные элементы. В последнем случае к основной конструкции крепятся доски, носящие название «кобылки». По своей сути они являются удлинением стропил.

Какой длины выбрать свесы – это решать самим владельцам дома. Согласно существующим строительным нормативам этот параметр должен быть в пределах от 50 до 60 сантиметров. Меньше делать не стоит, в противном случае могут пострадать стены и фундамент. Иногда свесы делают более одного метра. В этом случае вдоль стены получается небольшой навес, который можно использовать для отдыха или хранения вещей.Стропила для крыши: виды, расчет стропил

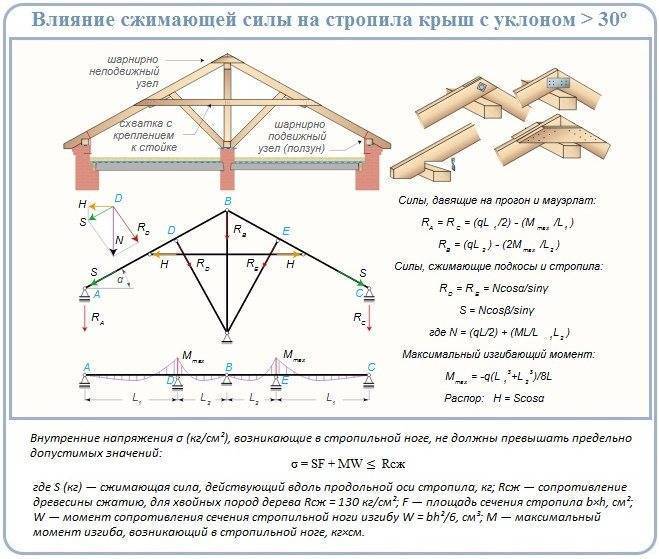

Особенности расчета сечений стропил и иных элементов стропильной системы

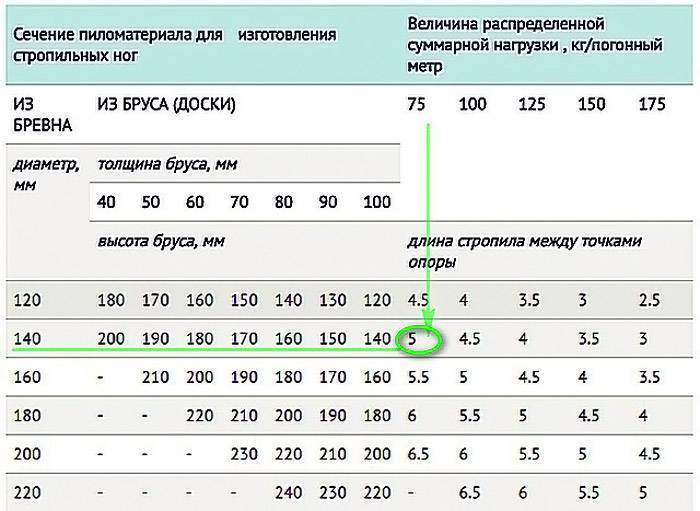

Подбор сечения стропил осуществляется с учетом следующих параметров:

  • длины стропильных ног (подробнее: «Как рассчитать длину стропил, особенности стропильных систем»);
  • шага установки стропил;
  • расчета нагрузки на кровлю в конкретной местности.

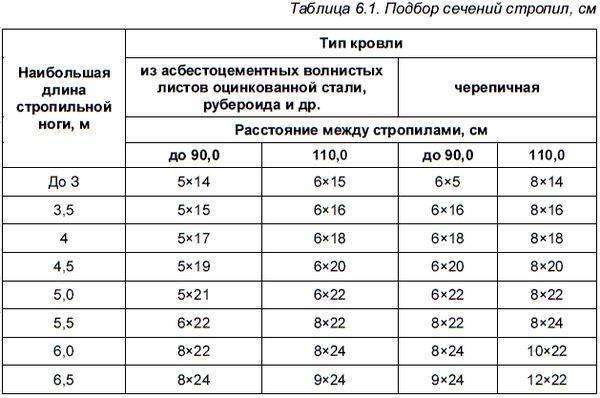

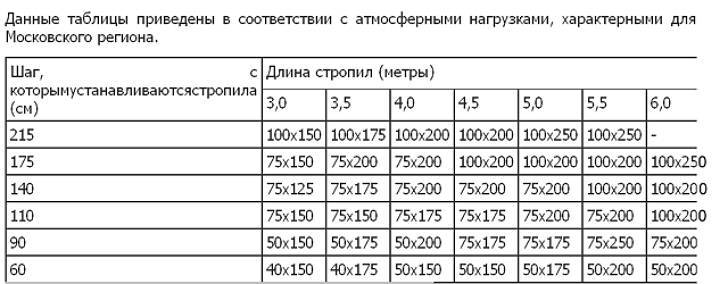

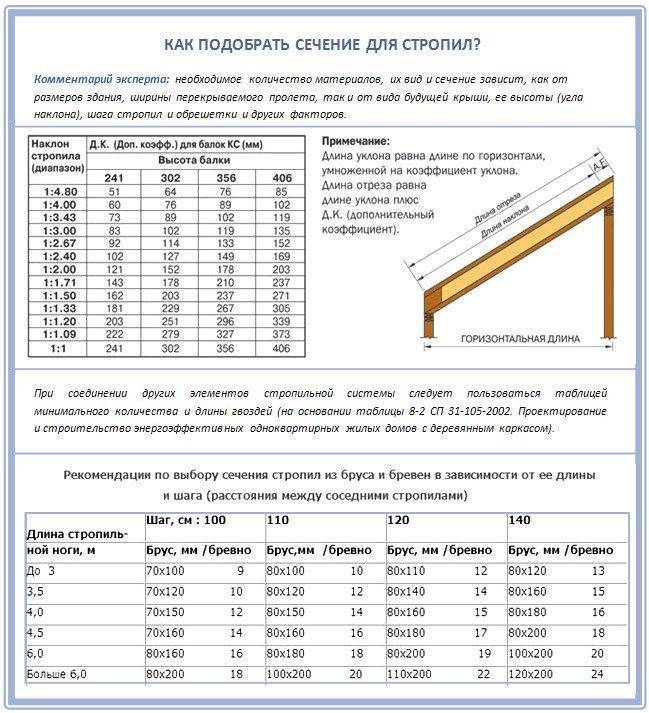

Стропила для крыши: виды, расчет стропилНиже представлены значения сечений конструкционных элементов стропильных систем, соответствующие максимально возможным нагрузкам в средней полосе России:

  • сечение брусьев мауэрлата – 150х150, 150х100 либо 100х100 миллиметров;
  • сечение брусьев диагональных ендов и ног – 200х100 миллиметров;
  • сечение брусьев прогонов – 200х100, 150х100 либо 100х100 миллиметров;
  • сечение брусьев затяжки – 150х50 миллиметров;
  • сечение брусьев ригелей, используемых в качестве опор для стоек – 200х100 либо 150х100 миллиметров;
  • сечение брусьев стоек – 150х150 либо 100х100 миллиметров;
  • сечение досок короба и карниза, брусьев подкосов и костылей – 150х50 миллиметров;
  • сечение подшивочных и лобовых досок – (22-25)х(100-150) миллиметров.

Методика вычисления расстояния между стропилами

Расстояние между стропилами на крыше получило название шаг стропил. Как правило, шаг стропильных ног в конструкции крыши обычно превышает один метр, а минимальный промежуток колеблется в пределах 60 сантиметров.

Расчет необходимого количества стропил для кровли определенной длины и шаг стропил производят следующим образом:

  • до того, как рассчитать длину стропил, по карнизу крыши измеряют длину ската;
  • полученную величину делят на выбранное расстояние между стропилами. Например, шаг составляет один метр, значит разделить надо на единицу, а если это 60 сантиметров, тогда делитель будет равен 0,6;
  • затем к результату прибавляют единицу, и итог округляют в большую сторону.

Стропила для крыши: виды, расчет стропил

Таким образом, путем несложных вычислений определяется количество стропил, которое нужно установить для обустройства одного ската крыши. После этого длину ската делят на полученное количество стропил, в результате чего получают значение межосевого промежутка между стропилами, называемое шагом.

Например, при протяженности кровельного ската, равного 25, 5 метра и шаге длиной 0,6 метра вычисление выполняется следующим образом:

25,5: 0,6 = 42,5 + 1= 43,5, после округления до ближайшего целого числа результат составит 44 – столько стропил потребуется для ската крыши.

Далее для определения расстояния между осями стропил надо 25,5: 44 = 0,58 (метра).

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

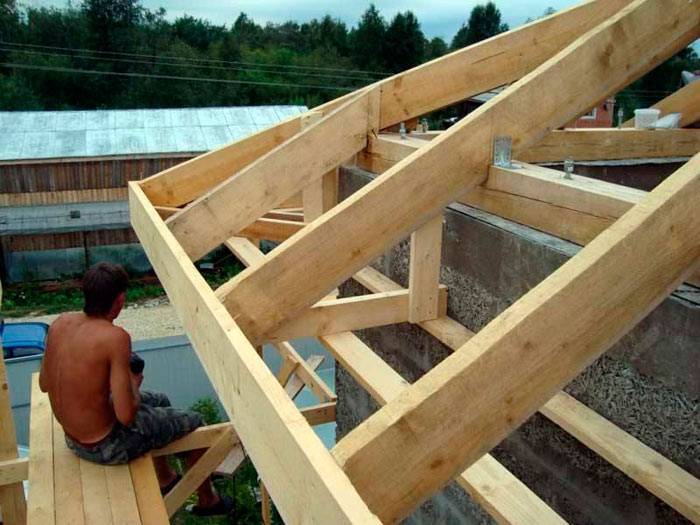

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

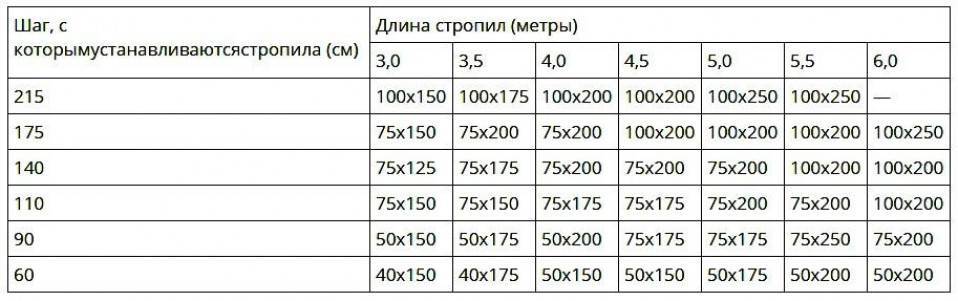

Таблица средних значений стропильных ног

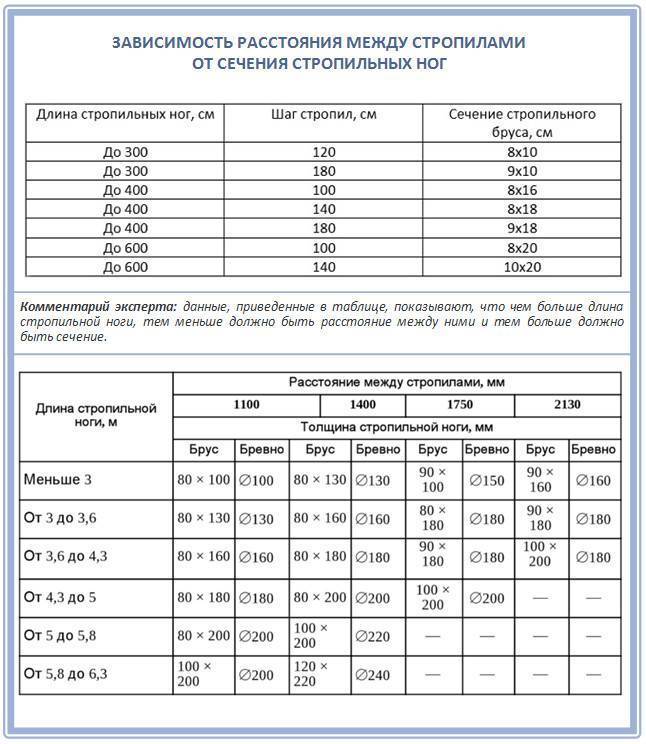

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Типы конструкций

Стропила для крыши: виды, расчет стропил

Существуют четыре основных типа двускатных кровель:

  1. Симметричная.
    Надёжна, устойчива, проста в исполнении, в основе лежит равнобедренный треугольник;
  2. Несимметричная.
    Конёк располагается не по центру, скаты кровли имеют разные уклоны;
  3. Ломаная симметричная.
    Скаты кровли имеют излом. Значительно увеличивает высоту помещения;
  4. Ломаная несимметричная.
    Чердачное или мансардное помещение получается меньше, чем в предыдущем случае. Крыша имеет очень необычный внешний вид.

Выбор типа двускатной кровли зависит от назначения помещения, расположенного непосредственно под ней и архитектурного облика здания.

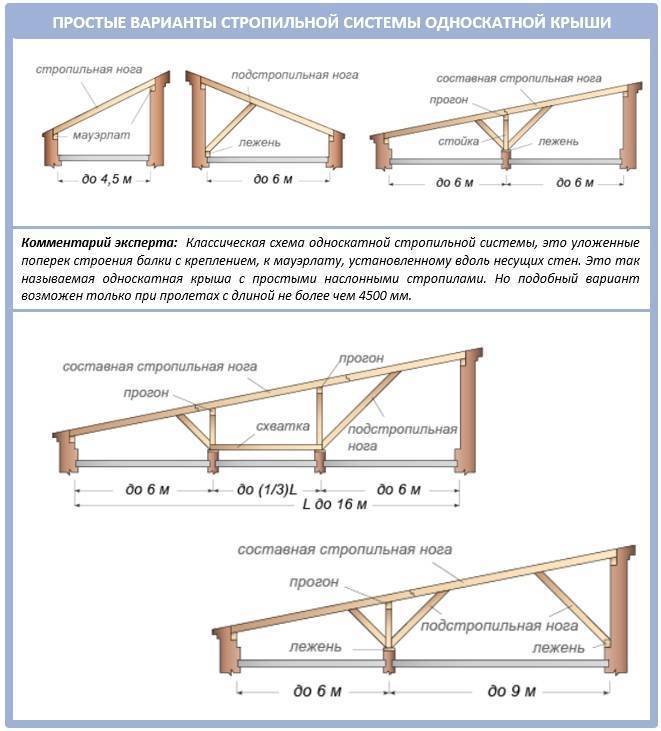

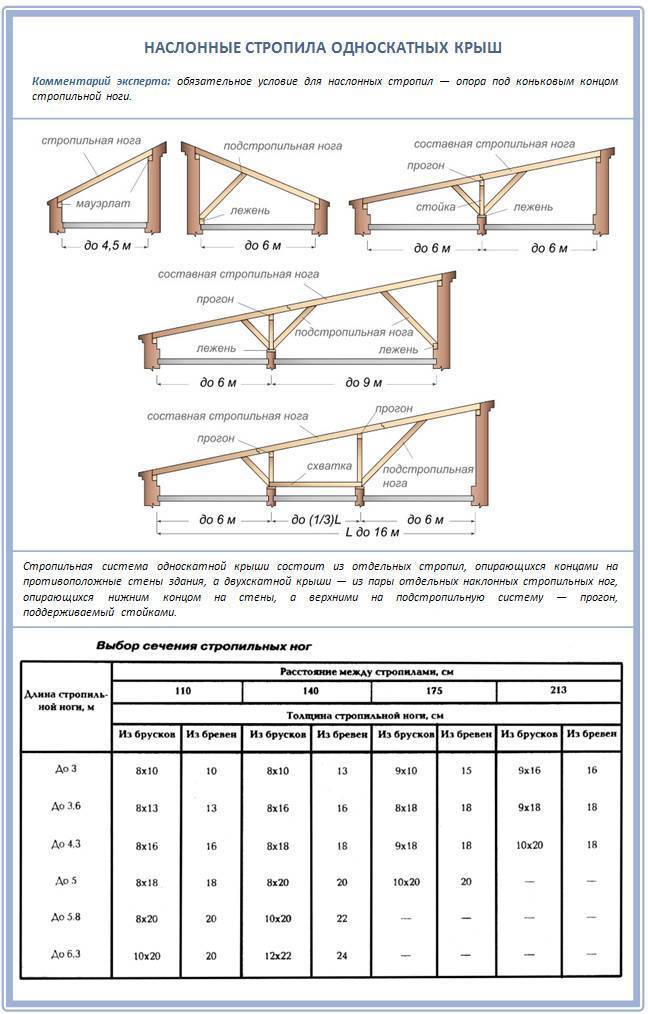

Расчет конструкции односкатной крыши

Для того, чтобы составить такую схему, понадобится определить следующие параметры:

  • Общая ширина строения и длина пролетов между несущих стен.
  • Предполагаемый угол наклона ската.
  • Общая длина крыши.
  • Желаемый материал для кровли.
  • Высота и ширина несущих стен.
Популярные статьи  Как обустроить кабинет на балконе или лоджии в квартире?

Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.

— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

При большой длине ската стропила приходится наращивать

— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.

Усиливающие элементы конструкции односкатной крыши

— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

Варианты усиления стропил односкатной крыши

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ

Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.

Основные элементы

Стропильная нога – брус прямоугольного сечения. Размеры сечения – от 15х10 см. Она является основой треугольно-диагональной конструкции, принимающей на себя ветровую и снеговую нагрузку. Шаг стропильных перекладин под профнастил или металлочерепицу – не более 1,2 м. Рекомендуется их ставить не чаще, чем на 60 см друг от друга – запредельная нагрузка от резко утяжелившейся крыши может привести стены к преждевременному растрескиванию. Это в равной степени относится и к основным постройкам, и к их пристройкам, впоследствии возведённым на территории рядом с домом.

Горизонтальные и вертикальные своды (перекладины) используются для дополнительного усиления. В отличие от односкатных крыш, лишённых конька, они обязательны. Горизонтальные предохраняют каждый из треугольников от раскачивания и ослабления, перекоса крыши, проседания конька, а вертикальные являются не только стенами для чердачно-мансардного перекрытия, но также служат дополнительными рёбрами жёсткости для недопущения вертикального проседания крыши. И те и другие перекладины необходимы. В случае безмансардного дома вертикальные проставки ставят предельно короткими – не в полтора, а всего в полметра высотой.

Кроме треугольных проставок, расположенных по всем трём углам, применяют так называемые горизонтальные перекладины. Они служат балками и основой для потолочно-чердачного настила, при этом не дают треугольнику каждой из стропильных конструкций, отстоящих друг от друга, расползтись в разные стороны. Также они держат нагрузку вертикальных перекладин, передающих её от конька крыши на стены дома и на потолочно-чердачное перекрытие. Материал этой основы – брус 15х15 см – такой же, как и для мауэрлата, но допустимо использовать и его уменьшенную версию – 10х15.

Наконец, продольная проставка (горизонтальная перекладина) для конька крыши идёт параллельно его наружному настилу. Она соединяет по верхнему углу стропильные треугольники, не давая им разойтись в стороны, подобно гармошке. Проставок этих может быть и три – ещё по одной с каждой из сторон.

Обрешётка – её можно выполнить из необрезной доски или местами даже из горбыля – дополнительно скрепляет стропильные треугольники поверху. Однако она уже больше служит для ровности кровли, не даёт порваться гидроизоляции. Обойтись без обрешётки также нельзя. Для смягчённой кровли – например, на основе битумного подстилающего слоя – собранной из металлочерепицы, применяют сплошную обрешётку из фанерных листов.

Конёк двускатной крыши, как и параллельные ему перекладины, расположен строго горизонтально. Он закрывает стык листов металлочерепицы или профлистов, расположенный в самой высокой точке дома.

Свес предохраняет стены от намокания при дожде. Однако он недостаточно защитит эти же стены при косом ливне, идущем при сильном боковом ветре. Делать свес более 40 см не рекомендуется. Если нужно защитить какую-то из стен от осадков полностью – постройте рядом навес, соединённый с крышей.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

Стропила для крыши: виды, расчет стропил

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

  • нагрузка от ветра и дождя;
  • давление выпавшего снега;
  • вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

  • Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
  • Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
  • Металлочерепица: придерживаться следует уклона от 14°;
  • Профнастил: его листы должны размещаться под углом от 12°;
  • Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
