Стропильные конструкции являются неотъемлемой частью каркаса крыши и выполняют функцию поддержки и укрепления кровельного покрытия. Кроме того, они обеспечивают необходимую жесткость и прочность всему зданию. В зависимости от архитектурных решений и материала, из которого выполнена крыша, стропильные конструкции могут иметь различные виды и особенности.

Одним из основных типов стропильных конструкций является горизонтальный каркас. Он состоит из горизонтальных балок, которые перекрывают основные опоры (стены или колонны здания). Преимущество такого каркаса заключается в том, что он обеспечивает просторное внутреннее пространство и позволяет свободно размещать помещения под крышей. Однако горизонтальный каркас требует использования большего количества материала и более сложен в монтаже.

Еще одним распространенным типом стропильных конструкций является фермовый каркас. Он состоит из трех или более элементов, установленных в виде треугольников. Фермы, состоящие из вертикальных и горизонтальных элементов, укрепляются посредством сварки или саморезов. Фермовый каркас отличается высокой прочностью и жесткостью, а также позволяет регулировать форму крыши с помощью использования различных углов.

Стропильные конструкции играют важную роль в создании крепкой и надежной крыши. Выбор оптимального типа каркаса зависит от многих факторов, включая архитектурные особенности здания и предпочтения заказчика.

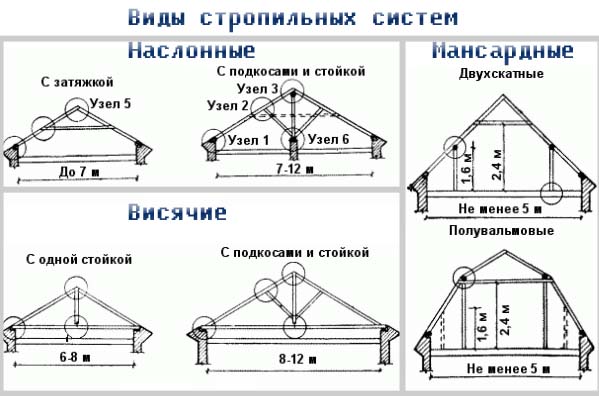

Виды и особенности стропильных конструкций

Виды и особенности стропильных конструкций

Стропильная конструкция – это основная носовая система крыши, обеспечивающая ее несущую способность и устойчивость. Ее задача заключается в распределении нагрузок, возникающих от собственного веса кровли, снега, ветра и других внешних факторов на несущие стены здания или между несущими элементами в случае крыш без стен.

В зависимости от конструктивного решения и назначения здания существуют различные виды стропильных конструкций:

  • Классическая односкатная стропильная конструкция – наиболее простая и распространенная форма конструкции, используемая для скатных крыш. Она состоит из одного ската, который опирается на несущие стены здания. Верхняя часть ската обычно прикрывается кровельным материалом.
  • Двухскатная стропильная конструкция – используется для создания мансардных крыш и крыш с более сложным профилем. Она состоит из двух скатов, которые сходятся по центру кровли в форме гребня. Такая конструкция создает дополнительное пространство внутри здания и позволяет увеличить полезную площадь.
  • Групповая стропильная конструкция – используется для зданий со сложной формой и нестандартными углами скатов. Она состоит из нескольких скатов, различающихся углом наклона.

Особенности стропильных конструкций могут варьироваться в зависимости от региона и климатических условий. Например, в снежных регионах обычно используются более крутые углы наклона скатов, чтобы обеспечить лучшее сливание снега.

Преимущества стропильных конструкций:
+ простота монтажа и настройки; + возможность использования различных материалов для стропил и обшивки;
+ высокая прочность и надежность; + возможность создания сложных архитектурных форм.

Основные типы кровельных каркасов

Кровельные каркасы – это неотъемлемая часть любой кровли, ответственная за поддержку кровельного покрытия и равномерное распределение нагрузки. Существует несколько основных типов каркасов, различающихся своей конструкцией и применением.

1. Столбчатая система

1. Столбчатая система

Столбчатая система каркаса представляет собой простую и надежную конструкцию, состоящую из вертикальных опорных столбов и горизонтальных ферм, которые связывают опоры. Этот тип каркаса широко применяется для крыш с небольшими и средними пролетами. Он обеспечивает хорошую жесткость и надежность.

2. Фермовая система

Фермовая система каркаса – одна из самых распространенных и экономически выгодных. Она состоит из треугольных ферм, соединенных друг с другом. Фермы, выполненные из металлических или деревянных элементов, поддерживают кровельное покрытие и равномерно распределяют нагрузку. Такой тип каркаса часто применяется для крыш с большими пролетами и обеспечивает простоту монтажа.

3. Флеровая система

Флеровая система каркаса состоит из флеров – специальных горизонтальных элементов, соединенных с вертикальными опорами. Они позволяют укрепить каркас и обеспечить его прочность при больших нагрузках. Флеровая система применяется для крыш с большим уклоном и предоставляет возможность создания внутренней отделки потолка.

4. Полнощитовая система

Полнощитовая система каркаса представляет собой каркас, состоящий из полнощитовых элементов, которые занимают всю площадь между стенами здания. Этот тип каркаса применяется для крыш с большими пролетами и обеспечивает оптимальную жесткость, устойчивость и надежность конструкции.

5. Ребристая система

Ребристая система каркаса состоит из горизонтальных и вертикальных ребер, которые образуют пространственную сетку. Она позволяет укрепить каркас и обеспечить его прочность при больших нагрузках. Такой тип каркаса применяется для крыш с большим пролетом и предоставляет возможность создания оригинального дизайна.

Сравнение основных типов кровельных каркасов
Тип каркаса Преимущества Недостатки
Столбчатая система Простота монтажа, надежность Ограниченные возможности по пролету
Фермовая система Экономическая выгода, простота монтажа Требуется использование большего количества материалов
Флеровая система Прочность, возможность создания внутренней отделки потолка Ограниченные возможности по уклонам
Полнощитовая система Оптимальная жесткость, устойчивость и надежность Требуется использование большего количества материалов
Ребристая система Прочность, оригинальный дизайн Требуется использование большего количества материалов
Популярные статьи  Как сделать самостоятельно доменную печь

Деревянные стропильные конструкции

Деревянные стропильные конструкции являются одним из основных типов каркасов для кровли. Они применяются как в частном, так и в промышленном строительстве. Деревянные стропильные конструкции обладают рядом преимуществ, которые делают их популярными для использования в кровельных работах.

Основными преимуществами деревянных стропильных конструкций являются:

  • Простота и доступность материала. Дерево является широко распространенным и дешевым материалом, что делает его доступным для использования в строительстве.
  • Легкость монтажа. Деревянные стропильные конструкции отличаются простотой монтажа, что позволяет быстро и эффективно установить каркас для кровли.
  • Гибкость. Деревянные стропильные конструкции могут быть адаптированы под разные формы и размеры крыши, что делает их универсальными для использования на любых типах зданий.
  • Экологическая безопасность. Дерево является натуральным и экологически чистым материалом, что делает деревянные стропильные конструкции предпочтительными с точки зрения экологии.

Однако деревянные стропильные конструкции имеют и некоторые недостатки:

  • Ограниченный срок службы. В отличие от металлических или железобетонных конструкций, деревянные стропильные конструкции имеют ограниченный срок службы и требуют регулярного обслуживания и ремонта.
  • Возможность повреждения деревянных элементов. Дерево подвержено воздействию грибка, насекомых, плесени и других внешних факторов, что может привести к повреждению и разрушению стропил.
  • Высокая воспламеняемость. Дерево является горючим материалом, поэтому деревянные стропильные конструкции требуют применения дополнительных мер безопасности для предотвращения возможных пожаров.

В целом, деревянные стропильные конструкции являются популярным и эффективным выбором для кровельных работ. Они сочетают в себе простоту монтажа и доступность материала с достаточной прочностью и гибкостью для адаптации под различные формы и размеры крыш.

Металлические стропильные конструкции

Металлические стропильные конструкции представляют собой каркас, выполненный из металлических элементов. Они широко применяются в строительстве различных типов зданий и сооружений благодаря своей прочности, долговечности и устойчивости к различным погодным условиям.

Особенности металлических стропильных конструкций:

  • Прочность. Металлические элементы обладают высокой прочностью и устойчивостью к деформациям, что делает их надежными в использовании.
  • Долговечность. Металл не подвержен гниению, гниению и другим процессам разрушения, поэтому металлические стропильные конструкции имеют долгий срок службы.
  • Малый вес. Металлический каркас является легкой конструкцией, что позволяет уменьшить нагрузку на фундамент и другие элементы здания.

Применение металлических стропильных конструкций:

  1. Промышленные здания и склады. Металлический каркас является оптимальным решением для строительства промышленных объектов, так как обеспечивает высокую прочность и возможность создания больших пролетов.
  2. Жилые дома. Металлические стропильные конструкции могут быть использованы и в строительстве жилых домов. Они позволяют создавать свободные и просторные планировки.
  3. Торговые центры и офисные здания. Металлический каркас позволяет создавать большие пролеты без необходимости использования дополнительных опор, что делает его идеальным для строительства торговых и офисных зданий.

Металлические стропильные конструкции требуют особого внимания при проектировании и монтаже. Необходимо учесть нагрузки, которые будут действовать на конструкцию, а также правильно распределить элементы для обеспечения оптимальной прочности и устойчивости.

В результате, использование металлических стропильных конструкций позволяет создавать прочные и надежные крыши, которые прослужат долгие годы без необходимости в серьезных ремонтах и заменах.

Устройство и особенности мансардных кровель

Мансардная крыша – это особый тип крыши, который образуется на верхнем этаже здания и имеет наклонные боковые поверхности под углом к горизонту. Такая крыша позволяет использовать внутреннее пространство мансарды для жилых или хозяйственных целей, что делает ее очень популярной в современном строительстве.

Устройство мансардной кровли может отличаться от устройства обычной крыши. Одной из особенностей мансардной кровли является наличие наклонных боковых стен, которые могут быть выполнены из разных материалов, например, кирпича, блоков, дерева или металла.

Для строительства мансардной крыши может использоваться различные типы стропильной системы. Наиболее распространенными являются следующие:

  • Классическая стропильная система с прогонами и стропилицами, на которых укладывается кровельное покрытие;
  • Ферма – это металлическая или деревянная конструкция, состоящая из треугольных элементов, которые поддерживают кровельное покрытие;
  • Двойные фермы – это улучшенный вариант фермы, где используется двойная система треугольных элементов для более прочной конструкции;
  • Также можно использовать комбинированную стропильную систему, в которой могут применяться несколько типов элементов для основных и дополнительных конструкций.

Для мансардной крыши важно правильно выбрать тип кровельного покрытия, учитывая ее наклон и особенности эксплуатации. Наиболее распространенными материалами для кровельного покрытия мансарды являются керамическая черепица, металлочерепица, ондулин, гибкая черепица и другие.

При устройстве мансардной кровли также учитывается необходимость установки окон или других проемов для освещения и вентиляции помещений под крышей. Для этого используются специальные мансардные окна или фасадные окна, которые обеспечивают комфортное использование мансардного пространства.

Мансардные крыши имеют свои особенности в плане дизайна и внешнего вида. Они придают зданию особый шарм и эстетическую привлекательность. Кроме того, мансардные крыши позволяют максимально использовать полезное пространство здания, что делает их очень популярными для жилых и коммерческих целей.

Двускатные стропильные конструкции

Двускатные стропильные конструкции являются наиболее распространенными типами кровельных каркасов. Они состоят из двух скатов, которые сходятся в вершине и создают форму треугольника, напоминающую букву «А».

Популярные статьи  7 вариантов отделки стен в спальне помимо обоев

Основные особенности двускатных стропильных конструкций:

  • Простота и надежность. Двускатная конструкция легко возводится и обладает высокой прочностью. Она идеально подходит для большинства типов кровельных покрытий.
  • Возможность создания жилого мансардного или чердачного пространства. Двускатные кровли позволяют эффективно использовать верхний этаж здания, благодаря свободному пространству между скатами.
  • Вариативность. Двускатные стропильные конструкции могут иметь различные углы наклона скатов и высоты ребер. Это позволяет адаптировать кровлю под различные климатические условия и архитектурные требования здания.

Двускатные стропильные конструкции обычно выполняют из деревянных балок или металлических профилей. Балки соединяются в вершине с помощью стропилных ног и жестко крепятся к стенам здания. Для повышения прочности и устойчивости крепления выполняют с использованием металлических фурнитурных изделий (уголки, скобы, шурупы и т. д.).

Важным элементом двускатной стропильной конструкции является связующее ребро, которое соединяет скаты кровли. Оно выполняется с использованием горизонтальных элементов (стропила) и вертикальных опор (колонны или стойки).

В зависимости от типа задания и требований, между стропилами и связующим ребром может применяться дополнительные элементы (фермы, подкосы, защитные заграждения и т. д.), которые повышают прочность и надежность конструкции.

Многоскатные стропильные конструкции

Многоскатными стропильными конструкциями называются каркасы, состоящие из более чем двух скатов. Эти конструкции используются при строительстве крыш с необычной формой или при необходимости установки дополнительных элементов кровли, таких как выступающие части или башни.

Основные типы многоскатных стропильных конструкций:

  1. Хребтовые каркасы – имеют форму пирамидальной конструкции, с несколькими скатами, сходящимися в одно место, называемое хребтом. Часто используются для строительства церквей, башен и других архитектурных сооружений.
  2. Многоугольные каркасы – состоят из нескольких скатов, соединенных в форме многоугольника. Часто используются для строительства крыш с неправильной формой, таких как овальные или желобовидные крыши.
  3. Комбинированные каркасы – сочетают в себе различные типы скатов и используются для строительства сложных крыш с нестандартной формой. Возможны комбинации хребтовых, многоугольных и других видов каркасов.

В многоскатных стропильных конструкциях используются различные элементы, такие как стропила, балки и связи, чтобы обеспечить прочность и стабильность кровли. Расчет и проектирование таких конструкций требуют определенных знаний и навыков, поэтому важно обращаться к специалистам, чтобы обеспечить безопасность и долговечность строительства.

Основные элементы стропильных конструкций

Стропильные конструкции являются неотъемлемой частью кровельного каркаса и выполняют ряд важных функций. Они представляют собой несущую систему, на которую укладываются кровельные материалы и обеспечивают прочность и устойчивость всей кровли.

Основными элементами стропильных конструкций являются:

1. Стропила

Стропила – это горизонтальные элементы каркаса, которые составляют скаты крыши. Они протянуты от одной опоры к другой и образуют угол наклона крыши. Стропила могут быть изготовлены из дерева, металла или бетона, в зависимости от требований к конкретной кровле.

2. Косынки

Косынки – это элементы стропильной конструкции, которые соединяют верхние части стропил и придают им жесткость и устойчивость. Косынки образуют треугольные фермы, которые располагаются на определенном расстоянии друг от друга и распределяют нагрузку от крышных покрытий на всю конструкцию.

3. Перекладины

Перекладины – это горизонтальные элементы, которые располагаются между стропилами и укрепляются на косынки. Они служат для увеличения жесткости конструкции и равномерного распределения нагрузки.

4. Ригели и стропильные ноги

Ригели и стропильные ноги – это элементы, которые укрепляются на стропилах и предназначены для увеличения прочности конструкции. Они компенсируют дополнительную нагрузку от снега, ветра и других внешних факторов.

5. Упоры и связи

Упоры и связи – это элементы, которые усиливают стропильную конструкцию и обеспечивают ее устойчивость. Упоры предотвращают прогибы и деформации, а связи позволяют равномерно распределить нагрузку на все элементы конструкции.

Вся эта система элементов стропильной конструкции взаимодействует и работает вместе, обеспечивая надежность и долговечность кровельного каркаса. При проектировании и строительстве крыши необходимо учитывать особенности каждого элемента и правильно сбалансировать их взаимодействие, чтобы кровля служила надежной защитой от внешних воздействий.

Стропила

Стропила — это горизонтальные элементы, которые составляют каркас кровли и поддерживают покрытие крыши. Они устанавливаются параллельно друг другу и располагаются под откосами кровли.

Основная функция стропил — образование внутренней конструкции для крепления кровельного материала, обеспечение равномерного и прочного распределения нагрузок и поддержание формы кровли. Кроме того, стропила придают устойчивость крыше, а также служат опорой для других элементов каркаса крыши.

Стропила могут быть разных типов в зависимости от используемых материалов и методов соединения. Основные типы стропил:

  • Деревянные стропильные конструкции. Деревянные стропила наиболее распространены и применяются при возведении практически всех типов кровельных каркасов. Они изготавливаются из древесины с определенной прочностью, которая обеспечивает необходимую нагрузку на крышу. Деревянные стропила имеют прочную и долговечную конструкцию, а также обладают хорошими теплоизоляционными свойствами.

  • Металлические стропильные конструкции. Металлические стропила изготавливаются из стальных профилей или алюминиевых профилей. Они отличаются высокой прочностью и долговечностью, а также легкостью в установке. Металлические стропила подходят для больших площадей крыш и крыш с большим уклоном.

Популярные статьи  Как сделать финишную заливку пола пошаговая инструкция.

При выборе стропил необходимо учитывать различные факторы, включая нагрузку на крышу, форму и размеры крыши, а также особенности климатических условий. Качественные стропила обеспечат надежную и прочную крышу, которая прослужит долгое время.

Скаты

Скаты – это наклонные поверхности крыши, образующие угол с горизонтальной плоскостью. Они выполняют важную функцию, предотвращая скопление влаги и создавая оптимальные условия для стока дождевой воды. Скаты могут иметь различные формы и наклоны в зависимости от архитектурного стиля и климатических условий.

Существует несколько основных типов скатов:

1. Односкатная кровля Состоит из одного ската и применяется для построек с небольшой площадью крыши. Односкатные кровли часто используются для навесов, надстройки к домам и других небольших построек.
2. Двускатная кровля Состоит из двух скатов, сходящихся к одному гребню. Двускатные кровли наиболее распространены и используются для большинства жилых домов.
3. Многоскатная кровля Состоит из трех и более скатов. Многоскатные кровли имеют сложную конструкцию и используются для зданий с нестандартной архитектурой, таких как церкви, замки и многоэтажные сооружения.
4. Четырехскатная кровля Состоит из четырех скатов, образующих форму пирамиды. Четырехскатные кровли часто используются для беседок, бассейнов и других небольших сооружений.

Выбор типа ската зависит от многих факторов, включая площадь крыши, климатические условия, архитектурный стиль и предпочтения владельца здания. Независимо от выбранного типа, правильное выполнение скатов является важным условием долговечности и надежности крыши.

Грунтовая плита

Грунтовая плита — это один из видов фундаментных плит, предназначенных для распределения нагрузки от построенных на ней конструкций на грунт. Она широко используется при строительстве жилых, промышленных и социальных объектов.

Основная функция грунтовой плиты заключается в равномерном распределении нагрузок от здания на грунт. Она предотвращает деформации и провалы грунта, которые могут возникнуть под влиянием большой нагрузки.

Грунтовая плита обладает рядом преимуществ:

  • Простота и быстрота монтажа. Грунтовая плита не требует сложной подготовки участка и можно установить на неподготовленную поверхность. Монтаж выполняется гораздо быстрее, чем у других видов фундаментов.
  • Экономия материалов. Площадь грунтовой плиты в 2-3 раза меньше, чем площадь полной подошвы фундамента. Это позволяет сэкономить на материалах.
  • Устойчивость к перемещениям грунта. В отличие от других видов фундаментов, грунтовая плита позволяет равномерно распределить нагрузку на подстилающий грунт и предотвратить перемещения и провалы.

Грунтовая плита может быть выполнена из различных материалов, таких как бетон, железобетон или кирпич. В зависимости от назначения здания и характеристик грунта, выбирается оптимальный материал для плиты. При этом конструкция плиты может быть разной формы и размеров в зависимости от проекта здания.

Грунтовая плита широко применяется при строительстве объектов со сложными грунтовыми условиями, где требуется уравнивание грунта и предотвращение провалов зданий.

Влияние выбора стропильной конструкции на кровельное покрытие

Стропильная конструкция является основой для укладки кровельного покрытия. Выбор правильной стропильной конструкции имеет существенное влияние на прочность, надежность и долговечность всей кровли.

Основными типами стропильных конструкций являются двускатные и четырехскатные каркасы. В зависимости от формы и размера кровли, могут выбираться различные варианты конструкций.

Правильный выбор стропильной конструкции влияет на следующие аспекты:

  • Прочность и надежность кровли: стропильная конструкция должна быть способна выдерживать нагрузки от ветра, снега и других внешних воздействий. Качество кровельного покрытия зависит от правильного распределения нагрузок на основание кровли.
  • Долговечность кровли: правильная стропильная конструкция позволяет распределить нагрузки равномерно по всей крыше, предотвращая возможность прогиба и деформации покрытия. Это позволяет значительно увеличить срок службы кровли.
  • Теплоизоляция: выбор стропильной конструкции может влиять на уровень теплоизоляции крыши. Некоторые конструкции позволяют улучшить уровень изоляции благодаря возможности установки дополнительного утеплителя.
  • Возможность установки дополнительных элементов: правильно выбранная стропильная конструкция может предусматривать возможность установки дополнительных элементов, таких как вентиляционные трубы, солнечные панели или вытяжные шахты.

При выборе стропильной конструкции необходимо учесть местные климатические условия, размеры и форму кровли, а также предполагаемый уровень нагрузок на крышу. Разработка и расчет стропильной конструкции должны быть выполнены опытными специалистами с учетом всех этих факторов.

Использование качественного кровельного каркаса и правильно подобранного кровельного покрытия с обязательным учетом стропильной конструкции позволяет создать надежную и долговечную крышу, которая будет служить долгие годы, обеспечивая надежную защиту от внешних воздействий.
