Заливной шланг для стиральной машины

Срок службы

Заливные шланги от известных производителей могут исправно служить 5 и более лет. При эксплуатации необходимо следить, чтобы был исключен риск механических повреждений и попадания на поверхность агрессивных кислото- и щелоче- содержащих веществ. Кроме того не стоит экономить и на кране подключения. Лучший вариант — это перекрытие крана после использования стиральной машины до следующей стирки. Это снимет внутреннее давление и продлит жизнь не только наливному изделию, но и электромагнитному клапану, отвечающему за перекрытие воды.

В случае, если в системе водопровода не установлен кран подключения, то можно его интегрировать в систему при помощи тройников и переходников. Если установка сантехники не ваш конек, такую работу лучше доверить мастерам. Опытный сантехник не только установит кран, но и сможет правильно подключить как простые шланги, так и оборудованные защитой от протечек. Последний вариант предпочтителен, особенно для жителей верхних этажей многоэтажных домов.

Шланг с защитой от протечек

Аквастоп UDI — это система защиты, разработанная специально для отключения подачи воды в случае возникновения протечек воды, связанных с повреждением наливного шланга стиральной машины. Такой вид защиты, не может на сто процентов гарантировать остановку воды при протечки, будьте внимательны.

Модифицированной версией является шланг, клапан защитного блока которого приводится в действие при помощи постоянных магнитов, обращенных друг к другу одноименными полюсами. При попадании воды магниты поворачиваются и приводят в действие механизм перекрывающий воду. К сожалению и это устройство можно использовать только раз.

Третий вид заливных изделий с защитой от протечек имеет защитное устройство с электромагнитным клапаном. Если машинка отключена, клапан (плунжер) закрыт. При включении агрегата на электрообмотку подается напряжение и клапан открывается, обеспечивая подачу воды. Электропровода управления в таких устройствах надежно защищены водостойкой оболочкой.

Заливной шланг с аквастопом

Даже такое простое устройство, как шланг подключения воды многие производители превратили в систему защиты от протечек. Устройства с аквастопом практически полностью исключают протечки в результате повреждения внутреннего шланга.

Конструкция таких элементов состоит из двух оболочек, расположенных одна в другой. При прорыве внутренней трубки, внешняя оболочка задерживает воду. В части шланга подключенной к крану располагается механический клапан перекрывающий воду. В действие его приводит специальный состав, расширяющийся при намокании. Большинство моделей изделий с автостопом имеют устройства, сигнализирующие о срабатывании клапана. Серьезным недостатком такого оборудования является необходимость замены, после срабатывания клапана в защитном блоке. Внешняя стенка изготавливается достаточно прочной и способна выдержать давление до 70 Бар (в обычном трубопроводе это значение не превышает 10-ти Бар).

Как удлинить водяной шланг

Иногда возникают ситуации, когда стиральную машину необходимо переместить в другое место, а длинны заливной трубки для подключения недостаточно. Можно сразу купить рукав нужной длинны, однако можно и удлинить уже имеющийся. Для этого необходимо:

• путем измерения установить длину недостающей части;
• приобрести изделие нужной длинны (прямое подключение «мама-мама»);
• купить переходник или соединитель с наружной резьбой («папа-папа») и необходимой размерностью (½ или ¾);

• отсоединить старый рукав от крана подключения;
• соединить изделия через специальные переходники (для уплотнения соединения необходимо использовать фумленту для водопроводных соединений);
• подсоединить удлиненный рукав к крану и установить машинку на место.

При монтаже заливного рукава всегда следует следить, чтобы он не был установлен «в натяжку». При вибрациях или смещении стиральной машины может произойти обрыв шланга. Если такая неприятность случится при отсутствии контроля, может возникнуть необходимость ремонта как у себя, так и у соседей.

Подключение шланга для подачи воды

Обычно при монтаже системы водопровода, во время ремонта квартиры или дома, заранее предусматриваются места установки бытовых агрегатов, работа которых связана с использованием воды. Это прежде всего стиральные и посудомоечные машины. В этих местах опытный монтажник обязательно устанавливает специальные краны подключения. К ним впоследствии и подсоединяют специальные шланги для подачи воды.

Обычная размерность кранов ½ и ¾ с наружной резьбой. Эту размерность имеют и гайки шлангов. Подключение осуществляется при закрытом кране.

Перед тем как прикрутить трубку, необходимо убедиться в наличии герметизирующих прокладок. Бывает, что они идут в комплекте и требуют установки. В некоторых случаях они просто теряются при транспортировке. Убедившись в наличии прокладок, можно подключать водяной шланг.

Обычно со стороны подключения к штуцеру машинки, трубка имеет Г-образную форму под 90 градусов для удобного подсоединения. Придерживая трубку от перекручивания, необходимо накрутить гайки на кран подключения и на штуцер. Последовательность в данном случае роли не играет. Главное, чтобы при установке агрегата, патрубок не перекручивался и не перегибался. С открытием водопроводного крана, подключение можно считать законченным.

Как подключить сливной шланг?

При помощи пластиковой направляющей сливной шланг крепится к краю акриловой ванны или раковины. Можно в качестве слива использовать сифон от умывальника, либо купить специальный двойной сифон с дополнительным отводом для сливного шланга стиральной машины. Если же Вам не хватает для слива воды имеющейся длины шланга, то эту ситуацию легко исправить. Необходимо приобрести пластмассовый удлинитель, ещё один сливной шланг и два хомута. Шланг, выходящий из стиральной машины, вставляется в пластмассовый удлинитель, а второй шланг вставляется с другой стороны удлинителя. Оба шланга закрепляются хомутами. Всё, удлинённый шланг можно подключать к канализации.

Замена сливного шланга проходит проще, чем заливного. Связано это с тем, что для того, чтобы добраться до основания сливного шланга, надо немного разобрать стиральную машину и забраться внутрь её. У некоторых марок стиральных машин сливной шланг прикреплён вверху корпуса, а у некоторых внизу. Чтобы узнать, каково же подсоединение в Вашей стиральной машине, нужно снять крышку стиральной машины. Хотя у некоторых марок, например, AEG, Siemens и Bosch, надо убрать переднюю часть корпуса .

Однако остановимся на замене сливного шланга через заднюю часть корпуса, как это делается у марок Indesit, Ariston, LG, Candy, Ardo, Beko, Samsung, Whirpool. У этих моделей сливной шланг расположен в нижней части задней крышки корпуса. После снятия панели (делается это легко):

• открутить саморезы, и крышка сама легко снимается;
• медленно убрать фильтр сливной помпы, заранее подготовив тряпку и ведро;
• Вылить воду из стиральной машины, предварительно поставив ведро и наклонив ее вперед;
• Снять улитку, у которой предварительно откручиваются болты. Лучше всего сфотографировать, как был закреплён хомут, чтобы знать, как крепить новый;
• Расслабить хомут, фиксирующий шланг к помпе и отсоединяем шланг. Тянем его и достаём из стиральной машины;
• Установить новый шланг и закрепить его хомутом таким же способом, каким был прикреплён предыдущий сливной шланг.
• Установить улитку и прикрутить другие детали саморезами, как это было до замены шланга. Перед тем, как поставить на место крышку задней панели, надо убедиться в герметичности подсоединения нового шланга.
• С помощью отвёртки закрутить саморез, установив на место крышку задней панели.

Совсем иначе делается замена сливного шланга в моделях, где шланг расположен по передней панели.

Достаём контейнер дозатора. Затем убираем цокольную панельку, ослабляем хомут, фиксирующий манжетку дверцы, и открепляем манжетку от стенки дверцы. Затем снимается фильтр сливной помпы (предварительно также надо подготовить тряпку и ведро). После того, как вытечет остаточная вода, снимается передняя часть панели. Для этого отвёрткой скручиваются саморезы. Низ стенки панели надо двигать на себя до тех пор, пока не образуется щель в 5 см. Туда просовываем руку, и наощупь ищем устройство блокировки люка. От него открепляем разъём с проводами. После этого тянем на себя панель и снимаем её.

Перед нами открылся доступ к сливному шлангу. С него снимаются фиксирующие элементы, и шланг отсоединяется от помпы. Запоминаем расположение шланга и креплений. Отсоединяем и вынимаем шланг. Подсоединяем новый шланг, закрепляем его и собираем машинку, предварительно проверив герметичность подсоединения шланга к помпе.

У стиральных машин с вертикальной загрузкой сливной шланг расположен сбоку. Чтобы его заменить, надо проделать все те действия, что были описаны в предыдущих случаях, только снимается не задняя или передняя панель, а боковая.

Разновидности заливных шлангов

При покупке стиральной машины мы редко смотрим на качество дополнительных элементов, которые идут в комплекте с ней. Проблемы возникают только при подключении или после нескольких лет пользования бытовым устройством. Разберемся в основных видах заливных шлангов:

• Простая водопроводная труба из резины. Самый недорогой вариант сомнительного качества.
• Армированный заливной шланг. Для того чтобы шланг смог прослужить долгое время, производители укрепляют его наружным слоем из нержавеющей стали, оплеткой из нейлона. Более прочный вид приспособления, но стопроцентной защиты от утечек не гарантирует.

• Двойная трубка, чаще всего из резины, но имеющая систему Аквастоп. В трубке дополнительно есть набалдашник с порошком или клапаном. При разрыве вода, прибывая через систему Аквастоп, блокируется – закрывается клапан либо разбухает порошок. Он действует только раз – после аварийного срабатывания его приходится выбрасывать, но это может спасти от огромного материального ущерба.

После выхода из строя старого шланга и преодоления проблем, которые стали следствием этого происшествия (порча имущества, недовольные соседи, финансовые траты), лучше отдавать предпочтение более качественным видам шлангов. Выбирайте модели из системой Аквастоп или армированные.

Также в магазинах вы можете купить шланги с регулируемой или постоянной длиной:

1. шланги с фиксированной длиной до 5 м, с уже имеющимися наконечниками-фитингами;
2. гофрированные трубки, которые растягиваются – с ними можно варьировать расстояние от прибора к трубам водоснабжения;
3. трубки в бухте – вариант для тех, кто желает установить стиральную машину на большом расстоянии к трубам (его длина до 10 м).

Каждый широко разрекламированный производитель стиральных и посудомоечных машин изготавливает запасные шланги к собственным моделям бытовой техники. Отдавая предпочтение известным маркам, вы обезопасите себя от некачественного товара и подделок.

Замена наливного шланга

В том случае, если шланг подачи воды имеет видимые повреждения и пропускает воду, не стоит заниматься его восстановлением. Эти попытки ни к чему не приведут. Необходимо купить новый и произвести замену. Перед покупкой следует обязательно уточнить длину заливной трубки и размерность элементов подключения. Еще лучше взять старый шланг с собой и продавец-консультант подберет аналог. Перед заменой необходимо перекрыть кран подключения, чтобы снизить давление в рукаве. Для этого надо подождать в течение нескольких минут. Если этого не сделать, то усилия прилагаемые к откручиванию могут привести к повреждению как крана, так и штуцера. Демонтировав поврежденный элемент, новый следует устанавливать как описано выше.

Наливной шланг

Назначение заливного шланга – подключение стиральной машины к водопроводу для наполнения водой. На концах гибкой трубки расположены пластиковые или металлические соединительные элементы с резьбой. Обычно его подключают к трубе с подачей холодной воды. Большую часть времени он под давлением и наполнен водой, ведь впускной клапан расположен в машине.

Внимание!

При малейшем повреждении вода вырывается из него под напором, поэтому рекомендовано подключать его не напрямую к трубе, а через кран – для быстрого отключения вручную.

Виды наливных шлангов

Участок от водозаборного клапана до водопроводной трубы требует пристального внимания и ответственного подхода к монтажу. В случае его повреждения последствия могут быть разрушительными. Для забора воды в стиральную машину пригодны три вида водопроводных гибких труб. По степени надёжности, прочности и цене их можно выстроить в таком порядке:

• простой резиновый или нейлоновый шланг – обычно поставляется в комплекте к стиралке;
• резиновый с наружной армированной оплёткой из металла или нейлона – универсальный водопроводный шланг, им можно подключить к водоснабжению любые водопотребляющие приборы и бытовую технику;
• шланг с наружным резервуаром и системой «аква-стоп» – резиновая трубка в пластиковой гофротрубе. При наполнении гофротрубы срабатывает защитный механизм, и подача воды прекращается.

Критерии выбора шлангов для подачи воды

Машина для стирки устанавливается стационарно и, по возможности, неподвижно. Однако, постоянные вибрации при работе механизма допускают жёстко зафиксированного подключения непосредственно к водопроводной трубе

Гибкое подключение – менее прочное и надёжное, поэтому важно обеспечить всю возможную прочность деталей с учётом нескольких важных характеристик

1. На какое рабочее давление рассчитан. В многоквартирных домах до 20 бар, в частном секторе обычно на 5-10 процентов выше. Следует брать с небольшим запасом, чтобы он не находился постоянно под максимальной нагрузкой.
2. Длина шланга. Если он будет коротковат, то после установки он окажется натянут постоянно или периодически при вибрациях. От этого он будет быстрее изнашиваться по всей длине и в местах крепления или вовсе оборваться. На слишком длинном сложно избежать нежелательных перегибов и петель, а особенно – заломов.
3. Иногда встречается рекомендация брать деталь, рассчитанную на высокие температуры. Но поскольку для корректной работы стиральной машины на всех режимах нужно подключение только к холодной воде, можно сэкономить и не переплачивать за термостойкость.

Схема подключения

Шланг для подачи воды подключается одним концом к клапану стиральной машины, а другим – к крану на водопроводной трубе. Диаметр резьбы на соединительных элементах стандартный для всех машин – ¾ дюйма. Если кран на трубе по какой-то причине другого диаметра – следует использовать переходник. Алгоритм действий будет таким:

• перекрыть воду в трубе;
• подготовить кран или сделать врезку, если крана нет;
• проверить наличие прокладок внутри соединительных гаек;
• аккуратно накручивать соединительные гайки, не допуская перекручивания или загибания гибкой части;
• проверить герметичность соединений на предмет протечек.

Важно!

В месте соединения с краном вместо уплотнительной прокладки лучше поставить прокладку с сетчатым фильтром для защиты механизма машины от соринок и ржавчины.

Конструкционные особенности

Заливной шланг нужен для присоединения стиральной машины (они подходят и к посудомоечным) к трубе, по которой осуществляется водоснабжение. Качественная трубка – это гарантия отсутствия каких-либо протечек. Поэтому после очередной стирки вы не обнаружите лужи в ванной комнате по всему полу и не будете оплачивать ремонт квартиры соседей снизу.

Изготавливается устройство присоединения стиральной машины к трубе водоснабжения из поливинилхлорида. Для дополнительной прочности производители добавляют в конструкцию нейлоновую оплетку или армированные нити.

На обоих концах шланга находятся фитинги и гайки, состоящие из пластмассы. Также для более стойкого присоединения прибора возле гаек обязательно должны присутствовать прессованные гильзы из металла.

При выборе заливного шланга учитывайте расстояние от стиральной машины до трубы водоснабжения

На каждом шланге производитель наносит маркировку, на которой указано максимально допустимое давление воды – чаще всего этот показатель составляет 20 Бар.

Обзор шлангов

Шланги от производителя TSG — это аксессуары итальянского производства серого цвета, рассчитанные на рабочее давление 5 бар. Продаются разной длины, что отражается на цене. Основные размеры: 1м, 1,5 м, 2 м, 2,5 м, 3 м, 3,5 м, 4 м, 5 м. Цена варьируется от 90 до 235 рублей. У всех таких шлангов внутренний диаметр фитингов 19 х 22 мм.

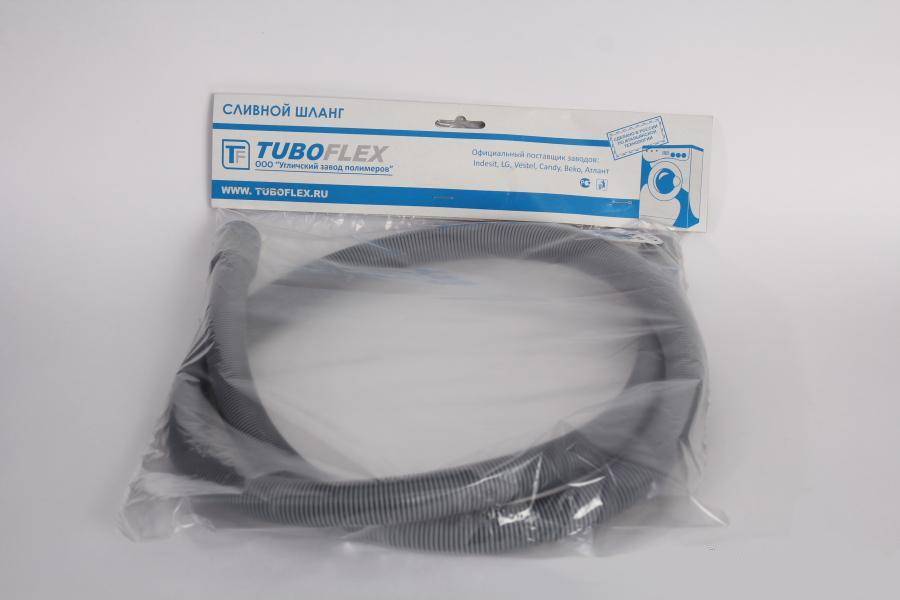

Шланги от TuboFlex – шланги от российского производителя, рассчитанные на рабочее давление 2 бар. Производятся из полипропилена разной длины от 1 до 5 метров. Производитель рекомендует для стиральных машин таких марок как Candy, Beko, LG, Indesit, Атлант. Примерная цена за аксессуар длиной 3,5м – 190 рублей.

Шланг от фирмы Helfer — шланг для стиральной машины, произведенный в России. Имеет рабочее давление 10 бар, что весьма внушительно, выдерживает температуру до 60 0 С. фитинги имеют стандартный диаметр 19 мм. Цена за деталь длиной 3,5 м около 350 рублей.

Удлинение шланга

Производители стиральных машин в большинстве случаев не рекомендуют наращивать сливной шланг. Но что делать, если канализационный выход далеко от машинки или он не выведен отдельно, а стандартной длины 1,2 метра очень мало. В этом случае либо полностью меняют шланг для слива, либо надставляют нужную длину.

Первый вариант более безопасный, ведь дополнительные стыки на шланге это риски протечек воды. Выбирая длину шланга, учитывайте, что его нельзя натягивать, поэтому оставляйте небольшой запас.

Для соединения двух шлангов обязательно потребуется переходник. Это пластиковая трубка, которая вставляется в концы сливного шланга и закрепляется хомутами размером 16х27 мм

Важно не только правильно нарастить шланг, но правильно подключить его, об этом можно прочитать в статье Как подсоединить сливной шланг стиральной машины к канализации

Как видите размер сливного шланга в большинстве случаев стандартный, особенно это касается диаметра. Если у вашей стиральной машины один из фитингов имеет не стандартный диаметр, то придется заказывать оригинальный шланг у производителя либо надставлять длину. С этим вы вполне справитесь самостоятельно.

Варианты организации слива в канализацию

Устанавливать стиральную машину с вертикальной или горизонтальной загрузкой можно несколькими способами:

1. Сделать слив воды в мойку либо ванну – самый легкий способ. Организовать этот слив может даже начинающий мастер, который в первый раз подключает стиральный агрегат.
2. Установка слива к сифону. Такой вариант является наиболее оптимальным, он выбирается чаще всех.
3. Точка подключения слива стиральной машины находится непосредственно в отводе канализации. Этот метод самый сложный, подключение сливной трубы таким образом обычно поручают мастеру.

Кроме сложности подсоединения слива на высоте, у каждого способа существуют свои достоинства и недостатки. К примеру, слив воды в мойку либо ванну нельзя назвать надежным. Крепление к сантехнике может ненадежно держаться. В этом случае потоп гарантирован.

Помимо этого, так можно загрязнить непосредственно ванну, которую постоянно нужно будет мыть до блеска. При сливе в помещении иногда неприятно пахнет. А если выводить сливную трубу в сифон, то так можно защититься от этих запахов.

Нужно тщательно продумать, перед тем как выбирать определенную точку и высоту подключения слива. Лучше изначально потратить силы и время, чем затем делать все заново и оплачивать ремонт соседям.

Вариант сливной трубы «за борт» подойдет лишь, если стиралка ставится на даче, где отсутствует канализационная система. Причем шланг нужно ставить на специальный резервуар, из которого после стирки потребуется сливать грязную воду.

Слив в сифон

Подключение стиральной машины к канализации – это важный этап ее установки. В процессе подготовки к работам следует проверить размер шлангов для слива, которые имеются в комплекте, и определить, хватит ли их, чтобы подсоединить слив машины на требуемую высоту. Помимо этого, часто необходимы переходники.

Во время установки стирального агрегата в кухонном помещении наилучшим вариантом слива будет подсоединение к сифону мойки. Для чего необходимо организовать место для стиралки неподалеку от раковины.

Если в уже находящемся сифоне отсутствует дополнительное входное отверстие под машинку, то можно поставить новый либо использовать тройной переходник. Еще лучше купить сифон, оборудованный защитным клапаном и разветвлением.

Защитный клапан не допустит поступления отработанной воды заново в бак машины через слив. Это позволит избежать неприятных ароматов.

Сифон для слива ставится максимально выше к мойке, оптимальная высота – не меньше 400 мм. А непосредственно трубу для слива, которая выходит из машинки, крепят на высоте 700 мм на корпусе устройства специальным хомутом. Так, шланг вначале поднимается по высоте, после чего заново опускается в слив.

Намного меньше места требуется для встроенного сифона для слива. Это оборудование можно поставить в стене. Наружу выходят только патрубки, куда крепят слив на высоте.

Необходимо только сделать нишу в стенке, чтобы установить в нее устройство. Потому эту модель сложней поставить, чем наружную.

Без использования сифона

При определении высоты слива не стоит забывать и о дальнейшем подключении. Подсоединение слива непосредственно к канализационной трубе на высоте или на полу требует некоторых сантехнических навыков.

Если имеются сомнения в способностях, то можно посмотреть инструкцию в Google. Но все же в такой ситуации желательно обращаться за помощью к специалисту.

Также нужно учитывать, что ремонт машинки при гарантии во время нарушения правил установки не производится. Это будет за счет владельца техники.

Вначале необходимо сделать врезку в отводе канализации для установки слива. Отлично если труба установлена из металлопластика. С железными изделиями могут появиться сложности.

Затем, когда ответвление сделано, требуется подсоединить к нему сливную трубу с помощью кольца с уплотнителем. Нужно четко контролировать высоту врезки.

Слив заводится в канализационную трубу на высоте 600 мм, причем он не должен соприкасаться с водой. Это не допустит появления резких и неприятных ароматов.

Высота подключения слива влияет на мощность сливной помпы. Поэтому нужно соблюдать рекомендуемый параметр. Если это требуется, то можно сделать отверстие под слив для стиральной машины в канализацию в стене.

Выход воды из стиральной машинки в канализационную трубу отлично подходит, если мойка с сифоном находится на расстоянии больше 2,6 м от агрегата. Длинный слив не поможет, это дополнительно вызовет повышенную нагрузку на насосное оборудование.

На видео можно посмотреть, как правильно подключать слив стиральной машины к канализации.

Таблица основных причин протечек заливного шланга

Причины неисправности	Устранение
Ослабло соединение гайки шланга со штуцером агрегата, произошел износ резиновой прокладки.	Необходимо произвести подтяжку гайки или заменить прокладку на новую.
Поврежден шланг подачи воды, внешнее механическое воздействие или большой срок эксплуатации изделия.	Место утечки воды может быть в любом месте изделия, чаще всего это микро трещины, которые трудно сразу обнаружить. Необходимо снять изделие и тщательно проверить при хорошем освещении. В случае обнаружения утечки, не стоит ремонтировать (клеить). Лучшее решение это заменить на новый.
