Как сделать распаячную коробку.

Неисправности в распределительных коробках происходят из-за низкокачественного электромонтажа или в результате износа электропроводки. Особенно, часто это характерно для алюминиевой проводки. Признаками неисправностей коробок является:

  • Искрение и подгорание скруток проводов с выделением характерного запаха от подгоревшей электроизоляции.
  • Неработоспособность одной или нескольких электрических розеток в комнате, или не работающий светильник, люстра. Но не всегда в этом виновата коробка, а электропроводка. Подробнее об этом в этой статье.

Устранение неисправностей:

  1. Если подгорели скрутки, при условии что позволяет длина проводов, откусываем, зачищаем и скручиваем заново вместе. Но лучше сделать надежное соединение при помощи клеммников.

    Если подгорела изоляция, но нет возможности укоротить провод, тогда оденьте сверху на него кембрик.

  2. Если отгорел или отломался провод в коробке, тогда необходимо его нарастить по этой инструкции.
  3. Если произошло короткое замыкание между фазой и нулевым или заземляющим проводником- разъедините провода и восстановите изоляцию на каждом из них при помощи кембрика или ХБ изоленты.

Похожие материалы:

  • Монтаж распределительной коробки
  • Видео урок № 4. Расцветка и правильное …
  • Видео 23. Как распаять двух клавишный …
  • Замена и как спрятать распределительную …

← Предыдущая страница

Следующая страница →

Добавить свой

  1. Петр Иванович

    Май 11, 2014 в 09:45

    А как найти распаячную коробку, которая заклеена обоями и внешне невозможно определить ее место установки?

    Ответить

    Бывалый Электрик

    Май 11, 2014 в 11:13

    Простучите стену под потолком, там где будет коробка будет слышен глухой звук стучания по пустоте…

    Ответить

дачник

Июль 22, 2014 в 21:31

Здравствуйте! А как нарастить провод если лишь маленький кусочек торчит из распределительной коробки.

Ответить

Бывалый Электрик

Июль 22, 2014 в 22:17

Добрый вечер! Придется разбивать возле коробки, там наращивать провод или кабель и после тщательной изоляции замазывайте раствором, но только после отключения электричества. Когда будите разбивать, будьте аккуратны и не повредите другие провода или кабели.

Ответить

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Как найти распределительную корбку в стене

Все соединения кабельных линий подразделяются на две основные категории:

  • Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
  • Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Как найти распределительную корбку в стене

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Как найти распределительную корбку в стене

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

  1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.

    Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.

  2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.

    Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.

  3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
  4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

  • Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
  • «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
  • После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Каким бы способом вы не выполняли монтаж распределительных коробок, необходимо помнить о главном — сечение кабеля должно соответствовать току срабатывания защитного автомата на входе в линию.

Основные функции и характеристики Meet MS-158M

Как найти распределительную корбку в стене
Внешний вид Meet MS-158M Прибор с большим количеством функций и хорошими характеристиками:

Функция Величина параметров
Обнаружение поля от сети переменного тока 70 до 600 В
Мощные электромагнитные излучения 0,5 (мВт/см), может быть трубка телевизора, свч печ.
Обнаружение металлических элементов и определение трассы скрытой проводки по ЭМИ. на глубине до 55 (мм)
проверка целостности цепи сопротивлением от 0 до 50 (МОм)
фонарик +
элементы питания две «пальчиковые батарейки ААА» 1.5В
рабочие температуры -10 до +50
вес 100 гр
габариты 170х32х30 мм
способ индикации Световая и звуковая

Для обнаружения коробки или проводки в стене требуются обмотка, электронная схема и источник питания сборка и стыковка всех составляющих требует определенных знаний и практических навыков. Для одноразового использования этим заниматься не стоит, легче воспользоваться другими методами.

Некоторые нюансы

Нужно отметить, что важную роль при заделке играет консистенция (текучесть) приготовленной смеси. Если смесь густая полноценно вмазать коробку вряд ли получится. В случае с цементом утопить подрозетник на нужную глубину будет тяжело, возможно придется подбивать его молотком и есть риск расколоть изделие. В случае с гипсом можно просто не успеть выполнить требуемые действия — вставить, замазать и выровнять. Лучше всего зарекомендовал себя гипсовый алебастр. Нужная консистенция смеси определяется опытным путем (индивидуально) — одна и та же консистенция смеси у двух разных людей может дать различные результаты.

Не рекомендую использовать гипсовую штукатурку (Ротбанд, Теплон) для заделки коробок. Работать с таким материалом довольно хлопотно:

Эти две причины отнимают много времени. Использовать гипсовую штукатурку для вмазывания коробок можно, когда больше нет ничего под руками.

Методы поиска распределительных коробок

Расположение коробки в квартире зависит от множества факторов. Самый существенный из них — эпоха, при которой возводили здание. Это не касается квартир, в которых электропроводка претерпела изменения или модернизацию во время ремонта.

Популярные статьи  Шторы на люверсах с тюлью: виды, рекомендации по уходу

Поиск коробки по схемам и планам

Электропроводка относится к сложным техническим системам. Поэтому в современном доме расположение коробок должно быть простым, логичным и предсказуемым. По стандартным правилам монтажа распредки ставят на расстоянии 150 мм от уровня потолка и непосредственно над выключателями и розетками. Если проводка укладывается ответственными и профессиональными электриками, то данное правило выполняется.

Как найти распределительную корбку в стене

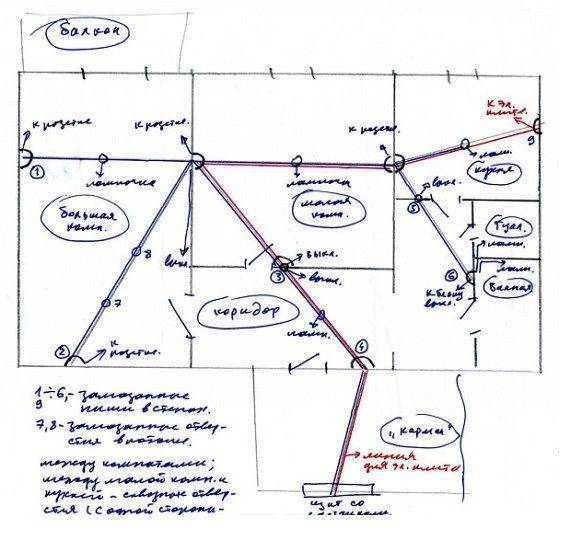

Схема электропроводки в квартире

Магнит или компас для поиска металлических коробок

Современные коробки выполняются из пластика. Старые нередко делались из железа или имели крышку из жести. Поэтому их можно обнаружить магнитом, компасом или любым другим предметом, способным реагировать на железо.

При этом способе магнит необходимо перемещать по стене в зоне предполагаемого нахождения распределительной коробки. Искомый объект находится там, где притягивается магнит или отклоняется стрелка компаса. Чувствительности обыкновенного черного феррита может быть недостаточно. Поэтому надежнее воспользоваться неодимовым магнитом.

Как найти распределительную корбку в стене
Неодимовый магнит

Обнаружение металлоискателем

Более профессиональная методика, которая доступна любителям раскопок. Металлодетектор способен отреагировать на металлическую распаечную коробку или находящуюся в ней проводку. Прибор крайне чувствителен на расстояниях в 5-10 см. Поэтому, скорее всего, потребуется снизить мощность приема.

Применение металлоискателя имеет один нюанс. Датчик столь же уверенно почувствует и арматуру. Такой метод поиска плохо годится для домов с армированными стенами или изобилием металлоконструкций.

Как найти распределительную корбку в стене
Металлоискатель Bosch GMS 120 Prof

Металлоискатель способен ложно сработать на провод под штукатуркой. Но в некоторых случаях это поможет отследить путь от розетки до точки распределения. Это и плюс, и минус. Зная линию прокладки кабеля, гораздо легче найти и распредку.

Поиск коробки радиоприемником

Радиоприемник чувствителен к помехам, излучаемым проходящими в стене кабелями. Для поиска по проводам должен протекать ток. Причем чем он больше, тем отчетливее будет себя выдавать распределительный бокс. В идеале ток должен быть не менее 5 ампер. Чтобы его создать в розетку придется включить чайник, утюг или другой мощный электроприбор.

Помимо портативного приемника возможно применить и другие устройства. Самые распространенные из них следующие:

  • радиотелефон;
  • слуховой аппарат;
  • дешевую или детскую рацию;
  • кассетные плееры с функцией радио;

Как найти распределительную корбку в стене

Профессиональные детекторы Meet MS-158M и подобные приборы

Поиск коробки подобными устройствами скорее прерогатива профессионалов. Они дают наиболее точные результаты с минимальными усилиями. Работа приборов основана на чувствительности к электромагнитным полям. Некоторые модели дополнительно оснащаются металлоискателями. Они позволяют узнать, где находится коробка, проводка и арматура.

Как найти распределительную корбку в стене

В продаже имеются сотни приборов, подобных Meet MS-158M. Характеристики некоторых из них приведены в таблице.

Модель устройства Что ищет? Глубина обнаружения медного кабеля в ПВХ изоляции, см
D-tect 120 Любые металлы, пластиковые трубы, древесину 6
D-tect 150 SV Металлы, трубы, древесину, проводку 4
GMS 100 M Проводку, цветные и черные металлы 5
GMS 120 Металлы, провода, дерево 5

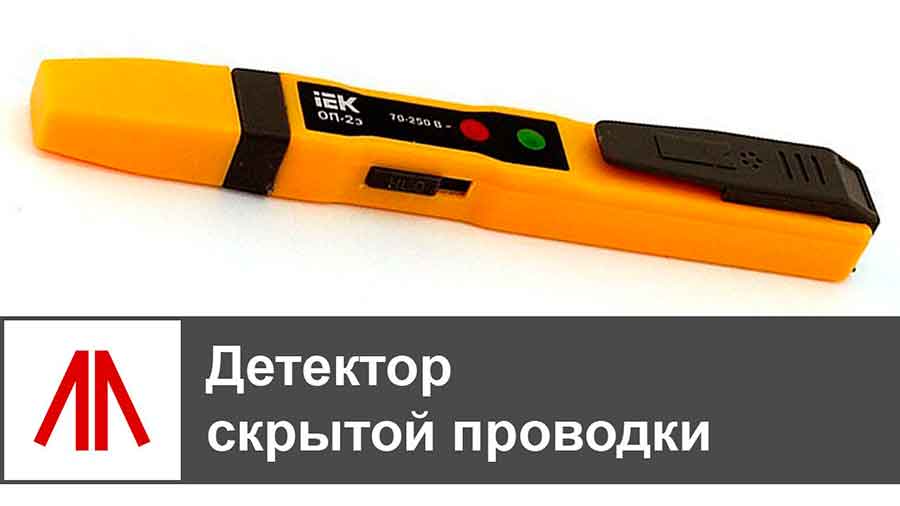

Транзисторная индикаторная отвертка

Наиболее эффективный и дешевый способ. Индикаторная отвертка за копейки продается в любом магазине из серии «1000 мелочей» и «все для дома». Она позволяет определить место установки распределительных коробок и проводов на глубинах до 2 см.

Отвертка должна быть транзисторной. Поиск коробки осуществляется по следующему алгоритму:

  1. Возьмите индикатор в руки. Необходимо касаться пальцем (кожей без перчаток) металлической кнопки на колпачке отвертки.
  2. Водите щупом отвертки по стене в предполагаемом месте расположения коробки.
  3. Там, где красный светодиод горит сильнее всего — находятся провода. Отыщите место пересечения кабелей от розеток и выключателей.
  4. Искомая коробка находится там, где кабели сходятся в одну точку. В этом месте светодиод горит с максимальной яркостью.

Как найти распределительную корбку в стене

Часто задаваемые вопросы

  1. Что делать если Bosch GMS-120 сигналит по площади всей стены?

Характерная ошибка в этом случае неправильная калибровка прибора, многие нажимают кнопу калибровки и ждут несколько секунд до ее окончания, при этом пропадает звук сопровождения процесса. Это не правильно, пред началом измерений, корпус прибора устанавливается на однородный участок стены, где отсутствует проводка, металлические трубы и другие предметы, только кирпич или бетон. Прибор фиксирует в памяти плотность этой среды, после этого можно производить поиск, любые отличия структуры материала распознаются.

  1. Индикаторная отвертка светится в любой точки стены, как это может быть и как проводить поиск?

В этом случае все приборы будут показывать электромагнитное излучение, фаза замыкает на мокрую штукатурку, сушите стену. Возможно, раствор еще не высох.

  1. Какой магнит лучше использовать для поиска коробки?

Хорошие магниты неодимовые, малогабаритные и мощные, бывают прямоугольной, таблеточной и цилиндрической формы, притяжение руками чувствуется на расстоянии 3-5 см. Магнит с 5 рублевую монету стоит в пределах 250 р сила притяжения в 30кг/см2. Полноценный многофункциональный прибор на эти деньги не купишь, индикаторную отвертку или сканер для обнаружения скрытой проводки можно. Магнит рекомендуется использовать, когда нет других вариантов или для уточнения уже проверенных данных.

  1. В схеме детектора на 561 микросхеме сопротивление пищалки, какое должно быть?

Можно поставить переменный резистор и подобрать сопротивление, экспериментальным путем, обычно это бывает от 800 до 1600 Ом.

  1. Провод ПУВ: технические характеристики, показания к применению
  2. Схема подключения двойной розетки с заземление и без
  3. Ремонт выключателя света в квартире, холодильнике с регулятором
  4. Как установить распределительную коробку для электропроводки в кирпичной, бетонной стене
  5. Как проложить провод в стене из гипсокартона, бетона и кирпича (схема)

Разновидности распределительных коробок

В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.

Как найти распределительную корбку в стене

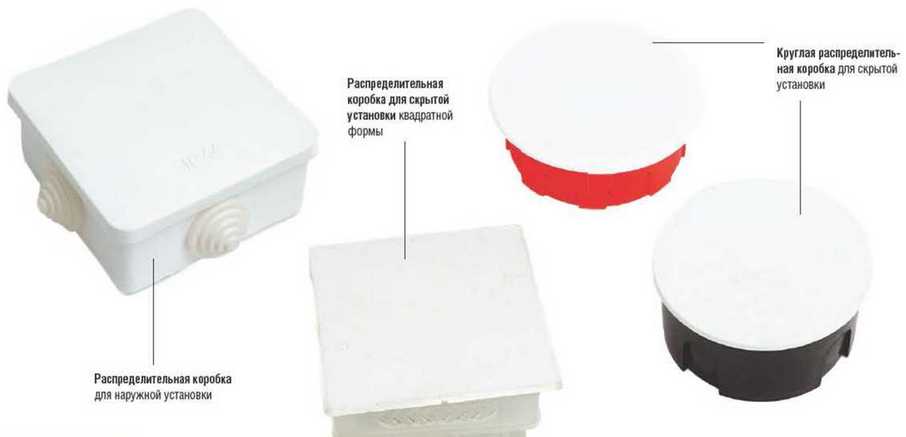

Конструкции имеют различный внешний вид

Таблица №1. Разновидности распредкоробок по способу установки

Вид Описание
Открытый Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса.
Скрытый Такой вид распредкоробок чаще всего используется для жилых помещений. Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям.

Таблица №2. Материалы для изготовления корпуса

Вид, иллюстрация Описание

Как найти распределительную корбку в стене
Пластик

В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ: · качественную изоляцию; · прочность к механическим повреждениям; · устойчивость к химическим препаратам и воспламенению.

Как найти распределительную корбку в стене
Металл

Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом. Изготавливают эти коробки из различных сплавов алюминия.

Таблица №3. Типы комплектации распредкоробок

Тип Описание
Без внутреннего наполнения Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества: · вы можете сделать соединение проводов в коробке удобным способом; · при условии правильного монтажа контакты не будут разбалтываться.
С дополнительными клеммами Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться.
Популярные статьи  Кованые калитки: фото, модели, разновидности

Как найти распределительную корбку в стене

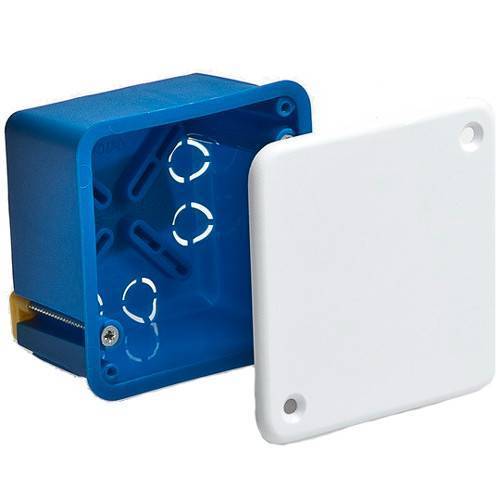

«Пустая» распределительная коробка

Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.

Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки

Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха

От чего защищают распредкоробки:

  1. Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
  2. От частиц пыли. Это актуально на производственных объектах.
  3. От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
  4. От механических ударов. Это актуально, если коробка устанавливается на улице.
  5. От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.

По форме, коробки бывают квадратными, круглыми и прямоугольными — последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

  • повышение уровня пожарной безопасности;
  • эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Как найти распределительную корбку в стене

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Как найти распределительную корбку в стене

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Как найти распределительную корбку в стене

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием

Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Как найти распределительную корбку в стене

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Как найти распределительную корбку в стене

Сразу стоит обратить внимание на несколько деталей:

  1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
  2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
  3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
  4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

  1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
  2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
  3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Популярные статьи  Женская пижама: выкройка с описанием для шитья

Как найти распределительную корбку в стене

Отличия видны невоооруженным глазом:

  • распределительные коробки находятся не в тех местах;
  • проводники практически нигде не расположены паралельно полу и потолку;
  • вместо четырех линий сделано лишь две;
  • схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно

Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям

Как найти распределительную корбку в стене

Планировка

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Как найти распределительную корбку в стене

Существует два метода распределения нагрузки:

  1. Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток.
    Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки.
    Примерная схема базовых коробок выглядит так:
  2. По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

Скрытый монтаж

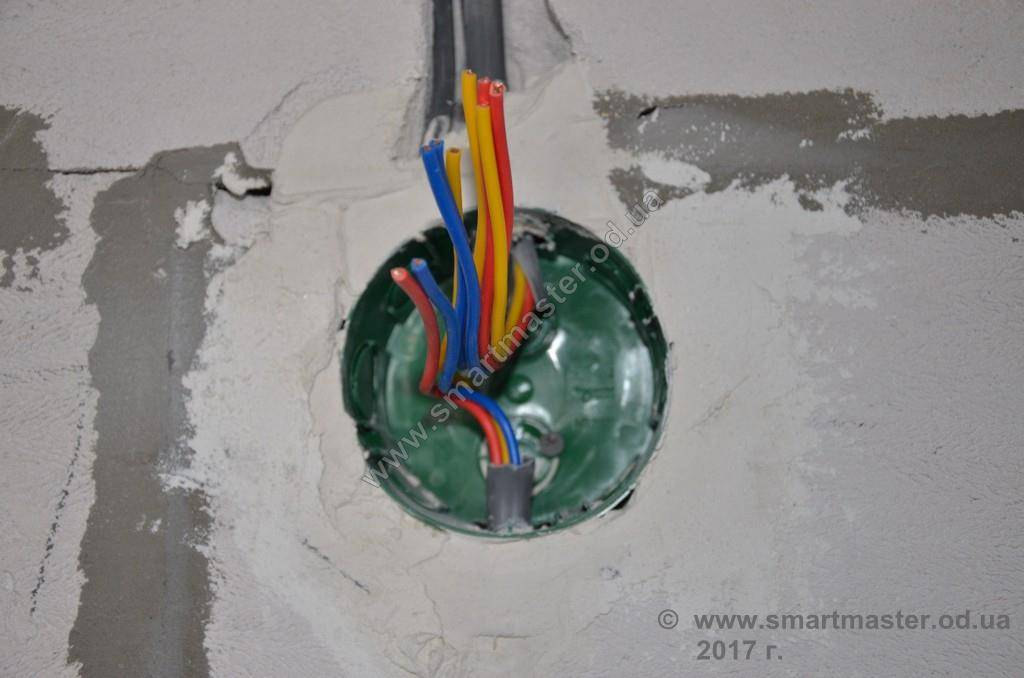

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

Как найти распределительную корбку в стене

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

Как найти распределительную корбку в стене

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

Открытый монтаж

Принцип соединения проводки такой-же, а монтаж производится иначе. Сначала устанавливаются узловые коробки, затем к ним подводится наружный кабель. Поскольку защиту от попадания пыли и влаги обеспечивает корпус, кабели заводятся внутрь с помощью уплотнительных хомутов.

Как найти распределительную корбку в стене

При уличном монтаже, используются стягивающие цанговые зажимы.

Провода должны иметь цветовую маркировку: в однофазном исполнении ноль, фаза, и защитное заземление. Не помещает (особенно до соединения концов кабеля) повесить бирки с указанием назначения проводов. После окончательного монтажа достаточно зафиксировать назначение проводов на схеме. Можно наклеить краткие обозначения на внутреннюю сторону крышки, для удобства дальнейшего обслуживания.

Если способы, как расключить распределительную коробку на силовой магистрали понятны: просто соединяем входной и выходные провода по цвету, то подключение выключателя — это совершенно иная схема.

Различные способы подключения выключателя и осветительных приборов

  • Классическое подключение, с использованием распаечной коробки.В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.
  • Проводка для светильника без распаечных коробок.В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.

Искатели проводки

Ниже представлены несколько типов приборов, которые предлагает сейчас рынок.

Первый прибор имеет название «Поиск» и выглядит он так.

Это устройство использует электростатический принцип обнаружения скрытой проводки.

Обладает 4 режимами чувствительности, способен обнаружить кабель на глубине до 7 см. Для оповещения используется световая и звуковая индикация.

Обладает рядом дополнительных функций, очень прост в обращении – выбираем режим (для поиска проводки используется 4-й) и водим прибором вдоль стены.

Отметим, что определенные факторы могут повлиять на его работу (наличие металлических предметов, высокая влажность стены).

В целом, «Поиск» вполне приемлемый и недорогой вариант для обнаружения проводки, но к профессиональным устройствам он не относится.

Выпускается большое количество аналогов такого прибора – тот же «Дятел», СПО и еще ряд.

Второй прибор – МАГ-2 выглядит следующим образом.

Как найти распределительную корбку в стене

Он является комбинированным и для обнаружения использует электростатический и электромагнитный принципы.

Имеет два режима работы – для обнаружения запитанной сети без нагрузки, и с нагрузкой.

Сигнализация – светозвуковая. Относится к любительским вариантам.

Следующий представитель искателей – китайский, названия у него нет, зато есть обозначающий индекс – LA 1012.

Как найти распределительную корбку в стене

Это более «продвинутый» прибор, оснащенный дисплеями, на которые выводится вся информация.

Использует он электромагнитный принцип поиска, обладает рядом дополнительных функций.

Относится он уже к профессиональным устройствам и стоит не дешево.

Многофункциональный профессиональный комбинированный прибор.

Является металлоискателем, позволяющим определить не только глубину залегания кабеля, но еще и материал его изготовления.

Оснащен информационным дисплеем для вывода всей информации. Может также для поиска использовать электростатический принцип. Достаточно хорошее и высокоточное устройство.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
