Методика проверки работоспособности ТЭНа

Содержание

Как снять и проверить нагреватель

Чаще всего ломаются ТЭНы в накопительных  бойлерах, потому что постоянно находятся в воде. Вне зависимости от объема (50, 80 литров и больше) на срок эксплуатации детали могут влиять разные факторы:

  • Частотность использования бойлера.
  • Максимальная температура нагрева.
  • Качество воды.

Почему детали сгорают? Это случается при включении техники без воды. Хотя большинство производителей предупреждают этот момент конструктивными особенностями бака. Поэтому основными причинами того, что нагреватель сгорел, будут вода с большим количеством примесей и накипь. Осадок покрывает элемент в несколько слоев, мешая нормальному отводу тепла. В результате ТЭН перегревается.

Как вытащить нагреватель своими руками? В первую очередь отключите бойлер от сети.

Независимо от марки («Поларис», «Эленберг» или «Термекс»), отключите в щитке автомат. Теперь приступайте к сливу воды.

Слив воды в бойлере

Удалить содержимое можно несколькими способами. Через обратный клапан:

  • Подставьте глубокую емкость под клапан или подключите шланг и опустите в камеру.
  • Откройте клапан и дайте воде слиться.
  • При объеме бака 30 литров процедура будет длиться не менее 1 часа.

При объеме более 80 литров нет смысла так долго ждать. Выполните слив через ввод бойлера.

Перекройте впускной кран для подачи воды.

  • Открутите шланг для подачи холодной воды.
  • Снимите клапан.
  • Открутите шланг с выхода бака.
  • Откройте кран бойлера.

Подставьте емкость, и содержимое сольется за несколько минут.

Как достать ТЭН

Теперь время приступить к демонтажу детали, для этого лучше снять технику со стены. Исключение составляют модели, где элементы располагаются снизу. Действуйте последовательно:

  • Сначала отключите все шланги, которые подключены к корпусу. Будьте осторожны: из них может политься вода.
  • Снимите корпус с крючков и опустите на пол.
  • Уберите крышку. В зависимости от модели она может располагаться по-разному. Лучше заглянуть в инструкцию.
  • Снимите декоративные шайбы с патрубков. Они есть в нагревателях «Термекс».
  • Используя крестовую или шлицевую отвертку, отвинтите шурупы либо отстегните защелки.
  • Сначала отключите проводку термостата. Предварительно сфотографируйте ее, чтобы выполнить правильное подключение.

Итак, нагреватель у вас в руках. Приступайте к диагностике.

Проверка элемента

Первый этап — визуальный осмотр. Оцените общее состояние, количество накипи и целостность корпуса. Если нарушена изоляция, поможет только замена.

Для диагностики мультиметром нужно определить сопротивление элемента вашей модели. Для этого посмотрите в инструкции мощность прибора. Затем сделайте расчеты по такой формуле:

Приложите щупы мультиметра к контактам нагревателя и посмотрите результат. Если он совпадает с вычислениями, все в порядке. Если на экране высвечивается 1-0 Ом, произошло замыкание или обрыв.

Далее вычисляется пробой на корпус. Первичным признаком подобной поломки считается вода, которая бьется током. Небольшой разряд можно получить от прикосновения к баку.

Установите тестер в режим зуммера. Один щуп приложите к контакту детали, другой — к корпусу. Тестер пищит? Случился пробой.

Для следующей проверки понадобится мегомметр. Установите диапазон в 500 В. Подключите щупы к контакту и корпусу. Показатели более 0,5 Ом считаются нормальными.

Как поменять ТЭН? Новую деталь нужно подбирать в соответствии с моделью. Серийный номер можно узнать в инструкции по эксплуатации. Установка проводится в обратном порядке.

Как проверить ТЭН на исправность

Методика проверки работоспособности ТЭНаВнутри ТЭНа расположена проволочная спираль, имеющая высокое удельное электрическое сопротивление. И в момент проведения по ней тока она нагревается. Это способствует наполнению пространства между спиралью и корпусом теплом, ввиду чего и происходит нагрев воды. Но иногда нагревательные приборы перестают выполнять свою прямую функцию, и основной на то причиной является поломка ТЭНа

Проверка при помощи мультиметра

Методика проверки работоспособности ТЭНаНа начальном этапе прибор потребуется активировать в режиме замера минимального сопротивления. Затем берём концы прибора, и касаемся ими выводов комплектующей. Если спираль оборвана, то на приборе появится значение «1», которое будет заменой реального сопротивления. А это всё равно что и бесконечное сопротивление. Это говорит о том, что имеет место обрыв в цепи, и деталь необходимо срочно заменить.

А вот в ситуациях, когда на дисплее прибора появится «0», будут свидетельствовать о возникновении замыкания. И в таком случае также понадобится срочная замена комплектующей, для возобновления нагрева воды.

Также обязательным условием является и проверка на утечку тока. В этих целях активируем на мультиметре режиме зумметра. Один щуп прислоняем к выводу, а второй к корпусу ТЭНа. Если зуммер издаёт характерный писк, необходимо менять деталь.

Проверка при помощи контактной лампы

Методика проверки работоспособности ТЭНаПроверить нагревательный элемент можно и без мультиметра, при помощи контрольной лампочки. Это устройство включает в себя два медных провода с одной жилой. На одних концах расположены щупы, а противоположные подключены к патрону. В последний и установлена лампа на 220 В, которая защищена прочным кожухом. При возникновении желания сделать такой прибор можно собственноручно, и эта задача окажется простой даже для неопытного мастера.

С целью проверки ТЭНа вам потребуется на первый контакт накинуть ноль от сети, а ко второму вазу контрольно лампы. Если лампочка загорится, то обрыв отсутствует, а вот в обратной ситуации потребуется срочная замена детали.

Как проверить ТЭН?

ТЭН состоит одной или нескольких спиралей, обладающих высоким омическим сопротивлением, помещенной внутрь металлической трубки. Для проверки ТЭНа выполняется замер сопротивления устройства.

Перед выполнением проверки необходимо выполнить расчет сопротивления элемента. Для этого определяется мощность прибора она указана на корпусе нагревателя.

Сопротивление определяется как R=U2/P.

Как проверить ТЭН мультиметром

Рис: показание мультиметра «1» ТЭН в обрыве

Перед началом проверки питающие концы должны быть откинуты от нагревательного элемента.

  1. Переключатель мультиметра переводится в диапазон измеряемого сопротивления.
  2. Щупами прибора необходимо коснуться контактов ТЭНа, если нагреватель в исправном состоянии, на табло прибора будет показано сопротивление близкое по значению к расчетному.
  3. Если на табло «0», внутри ТЭНа короткое замыкание.
  4. В случае если на табло «1» обрыв спирали ТЭНа, если нагревательный элемент замерить стрелочным тестером он покажет «бесконечность».
  5. После проверки ТЭНа на целостность необходимо проверить его на замыкание «на Землю» или по-другому на электрический пробой, на корпус.

Переключатель мультиметра ставится на прозвонку «зуммер», щупом прибора поочередно касаемся выводов ТЭН, «зуммер» должен молчать, если прибор запищал, нагревательный элемент замыкает на корпус.

Как проверить ТЭН водонагревателя

Рис: ТЭН рабочий

  • Токоподводящие провода необходимо отсоединить от ТЭНа водонагревателя.
  • Переключатель мультиметра ставится в диапазон измерения сопротивления. Измерение сопротивления зависит от мощности и рабочего потребляемого тока нагревателя.
  • Чем выше показания мощности нагревательного элемента, тем выше потребляемый рабочий ток и меньше значение сопротивления. значение мощности ТЭНа будет в пределах 20…60 Ом.
  • Аналогично измеряется значение сопротивления терморегулятора. Кроме того, в конструкции термостата предусмотрено наличие тепловой защиты, при перегреве элемента происходит выбивание устройства из сети.
  • В том случае если мультиметр показывает «обрыв», то на табло прибора в левой его части будет показана «1» не нужно спешить с выводом, нужно нажать на кнопку (блинкер) предохранительного устройства, термостат вернется в свое рабочее состояние и только тогда нужно продолжить измерение.
  • Измерение сопротивления ТЭНа водонагревателя можно проводить в нескольких диапазонах, поочередно переводя переключатель прибора, нужно только помнить, что чем выше значение сопротивления, например, 2000к тем чувствительнее реагирует прибор, нельзя касаться щупов мультиметра руками, он покажет сопротивление человеческого тела.
  • Ориентировочно мультиметр должен показывать при рабочем состояние элемента 0,37 или 0,71 Ом, сдвоенный ТЭН на одном фланце.
Популярные статьи  Как правильно прикрепить смеситель к стене

Как проверить ТЭН стиральной машины

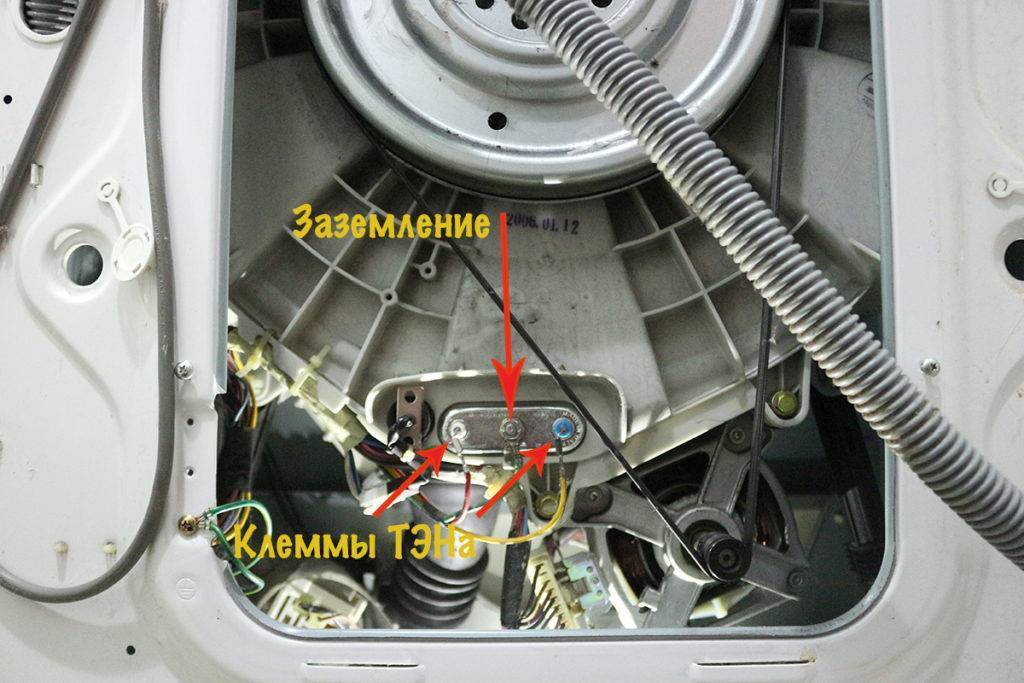

Рис: заднее расположение ТЭНа в стиральной машине

Проверка рабочего состояния ТЭНа стиральной машины выполняется несколькими способами.

  1. Визуальный – когда очень не хочется разбирать стиральную машину, при включении машины на максимальный температурный режим, надо посмотреть рабочее состояние электросчетчика, увеличение скорости подсчета ваших кВт, означает целостное состояние нагревательного элемента.
  2. Но, вполне возможно, что ТЭН целый, а не работает управление включения нагревателя, в этом случае необходимо вскрыть стиральную машину и проверить нагреватель на целостность.

Обычно ТЭН расположен снизу под баком машины, за ее задней крышкой, в некоторых моделях ТЭН может находиться за передней панелью, чтобы до него добраться необходимо снять резиновую манжету с люка машины. Если машина с вертикальной установкой барабана, то ТЭН может устанавливаться за одной из боковых стенок корпуса.

Нагреватель представляет собой овальный фланец с тремя выводами крайние это фаза и нулевой вывод в центре – заземление от него отходит заземляющий желтый с зеленой полосой провод.

От контактов ТЭНа отсоединяются провода, нагреватель замеряется мультиметром в режиме измерения сопротивления, если нагревательный элемент в рабочем состоянии, то прибор покажет ориентировочно 25 – 60 Ом.

Если в левой части табло прибора показана «1» ТЭН неисправен и находится в «обрыве». Если ТЭН целый проверяем его на «утечку» переключатель прибора ставиться в диапазон мОм и заменяется сопротивление между корпусом ТЭНа и его выводами.

Технология проверки

Любой ремонт начинается с проверки нагревательного элемента. Только после этого можно делать вывод о ремонте или замене узла. К сожалению, не разбирая титан, сделать это невозможно, поэтому придется запастись отверткой, омметром, мультиметром или контрольной лампочкой.

Алгоритм проверки, следующий:

  1. Нужно рассчитать сопротивление устройства. Делается по формуле R=U2/P. U – напряжение, оно равняется 220 Вт. P – мощность нагревательного элемента номинальная. Ее указывают в технической документации водонагревателя.
  2. Необходимо извлечь нагреватель из водогрейки. Водонагреватель следует обязательно отключить от сети. После этого разбираем корпус если элемент установлен внутри и отсоединяем провода. У некоторых моделей добраться до проверяемого узла можно без разборки всей водогрейки. Достаточно снять защитный кожух, отсоединить провода и извлечь нужный узел. Чтобы не ошибиться рекомендуется предварительно изучить инструкцию, там есть подробное описание по эксплуатации и обслуживанию. Некоторые фирмы обеспечивают простой доступ к внутренностям, поэтому не следует действовать наобум, так как технику можно просто повредить.
  3. Осматриваем ТЭН на повреждения, вздутия, трещины. Предварительно его следует очистить от накипи.
  4. Далее требуется воспользоваться мультиметром. Его настраиваем на измерение сопротивления, диапазон значений до 200 Ом.
  5. Проверка тестером может показать, что ТЭН работает, в этом случае значение будет равняться тому, что было рассчитано по формуле. Если появляется ноль и единица, то это свидетельствует о том, что ТЭН неисправный и его необходимо менять.

Вторая важная процедура проверки на работоспособность – тестирование на пробой. Здесь также не обойтись без мультиметра. В данном случае его требуется включить на зуммер. Один щуп подсоединяется к выводу, второй к корпусу нагревателя. Если зуммер пищит, то есть пробой, значит пора менять ТЭН.

Последний важный этап – проверка изоляции. Для этого потребуется мегаомметр. Он выставляется на 500 В. Щупы соединяются с корпусом устройства и корпусом нагревателя. Нормативное сопротивление – 0,5 Ом.

Существует еще один способ проверки ТЭНа. Он позволяет сделать прозвон без тестера, что полезно в случае отсутствия последнего. Для него нужно воспользоваться контрольной лампочкой. Ее можно сделать из подручных средств. Понадобится лампа накаливания на 220 Вт, патрон, два одножильных провода из меди, щупы. Схема проста: к патрону подсоединяются провода, в него вкручивается лампочка. На концы проводов рекомендуется прикрутить щупы. В таком случае пользоваться самодельным тестером безопасно и удобно. Использование контрольной лампы подразумевает, что она подключается между источником питания и тестируемым устройством. Если свет загорается – узел работает, в противном случае нет. Проверка нагревателя осуществляется по аналогии — на один подается нулевое значение от сети, а на второй фаза с предварительным подключением лампочки.

Как проверить термодатчик стиральной машины

Если стиральная машина начинает вести себя не так как обычно, а именно:

  • Долго стирает;
  • На ощупь рукой при стирке стекло люка остаётся холодным или очень горячим (не согласно задаваемой температуре);
  • Происходит сбой программы, на дисплее высвечивается какой-то код ошибки;
  • После стирки выявлено плохое качество удаления загрязнений;
    то необходимо проверить термостат на предмет его правильной работы;
  • Для этого понадобиться определить где он находится. Лучше всего его демонтировать с места установки и проверять вне машинки.

В разных моделях стиральных машин это делается по разному, но принцип схож во всех случаях:

  • Машинка LG. Снять заднюю крышку корпуса изделия. Датчик температуры в стиральной машине lg находится или в самом нагревателе или в баке слева от тэна. Для демонтажа из тена необходимо расслабить гайку крепления спирали, снять провода с термостата и потянуть его на себя. Мультиметр перевести на измерения сопротивления на шкалу 200 кОм. Измерения производить при комнатной температуре. Щупами коснуться контактов датчика. Сопротивление го должно быть примерно 50 кОм.
  • После этого не отнимаю щупы от контактов опустить датчик в заранее подогретую воду. Сопротивление датчика плавно должно изменяться без обрывков показаний на экране тестера (показания не должны исчезать). Если показания исчезают или их вообще нет, то датчик необходимо заменить на новый;
  • Стиральная машина Индезит. Снять заднюю крышку машинки. Датчик находится в нагревателе. Ослабить крепление тэна и извлечь из него датчик, предварительно отключив от него проводку.
  • Показания исправного датчика при комнатной температуре равны примерно 20 кОм. При его нагреве в горячей воде показания будут уменьшаться;
  • Стиралка Bosch.

Для того чтобы добраться до термостата необходимо:

  1. Снять лоток для порошка, в его нише открутить саморез;
  2. Потом открыть смотровое окно фильтра насоса, открутить саморез крепления фальшпанели;
  3. Фальшпанель подать вправо и потом на себя;
  4. Под ней выкрутить 2-4 самореза крепления передней съёмной части корпуса;
  5. Открыть люк и демонтировать внешний хомут манжеты, саму резину заправить внутрь корпуса;
  6. Нижнюю часть передней панели отнять от корпуса на пару сантиметров и потянуть вниз, она сойдёт с направляющих. Останется только отсоединить провода от замка блокиратора;
  7. Нижней передней части бака будет виден тэн машинки с датчиком внутри;
  8. Ослабляем крепление нагревателя и снимаем термистор. Его нормальное сопротивление будет равно 6.2 вОм. Если показания значительно отличаются от номинала, то необходима замена термодатчика в стиральной машине;
  9. Стиральная машинка Канди. Датчик температуры в изделиях этом марки имеет форму таблетки и находится в задней части бака вне нагревателя. Его нормальное сопротивление равно 20 кОм, при нагреве показания должны идти на уменьшение;
  10. Изделия Самсунг. В этих стиралках описываемый нами датчик расположен спереди машины, установлен в тэн.

Устаревшие датчики в виде самого регулятора температуры, трубки с фреоном и концевика на ней проверить можно следующим образом:

  • Поставить регулятор на положение «0»;
  • Нагреть воду например до температуры 50 градусов;
  • Перевести регулятор в положение 45-48 градусов и опустить концевик датчика в нагретую воду.
  • При этом спустя несколько секунд в регуляторе прозвучит лёгкий щелчок, а на контактах регулятора произойдёт обрыв цепи питания тэна.
  • Можно при проверке подключить щупы тестера к контактам регулятора, а сам мультиметр перевести на «звонок».

Даже если датчик температуры стиральной машины не вышел полностью из строя, а только не соблюдает дачу нужных показаний, его всё равно необходимо заменить на новый. Опираясь на его значения сопротивления процессор управляющего модуля контролирует уровень нагрева воды при стирках.

Не корректные показания термистора приведут к порче ваших вещей в результате повышенной термической обработки, или как минимум повлияют на некачественное удаление загрязнений при стирке в холодной воде.

Почему происходит поломка

Одной из наиболее частых причин поломки нагревателя является накипь, возникающая из-за постоянного контакта с водой. Слой накипи постепенно превращается в теплоизолятор, препятствующий теплообмену. Если налет своевременно не удалить, он разрушит верхний слой нагревательного устройства, оставив открытой электрическую спираль.

В результате машина будет тратить больше времени на стирку, что приводит к увеличению расхода электроэнергии. На белье могут появиться пятна, которых не было до стирки. Прибор становится опасным для дальнейшего использования из-за увеличения вероятности короткого замыкания.

Популярные статьи  Снеговик крючком: схема и описание с фото и видео

Чтобы избежать поломки, необходимо проводить проверку ТЭНа. Электронагреватель следует периодически протирать специальными средствами, удаляющими накипь. Желательно контролировать химический состав воды. Наибольшую опасность для нагревателя представляет бикарбонат кальция.

Как найти деталь

В разных марках стиральных машин ТЭН расположен по-разному – в Индезит и Аристон он сзади , а в Бош и Сименс удобнее добраться спереди. Если у вас есть схема подключения ТЭНа стиральной машины, действовать будет проще.

Но если отталкиваться не от чего, то отыщите его расположение самостоятельно:

Осмотрите заднюю панель. Если задняя крышка СМ довольно крупная, то с большой вероятностью ТЭН находится за ней.

Методика проверки работоспособности ТЭНа

  • Положите стиралку на бок и загляните в нее со стороны дна, чтобы обнаружить нагреватель.
  • Простой и эффективный способ: снимите заднюю крышку. Если даже за ней вы не найдете ТЭН, то поставить панель на место не составит труда.

Если ТЭН найден, самое время разобраться в том, как проверить нагревательный элемент тестером. Перед тем как прозвонить ТЭН, не обязательно извлекать его.

Проверяем на пробой

Если даже спираль нагревательного элемента в полном порядке, это не значит, что все нормально. Возможно, находящийся внутри диэлектрик ушел на корпусную часть стиралки, а это уже таит в себе опасность для вашего организма.

Для организации проверки ТЭНа на пробой выставляем тестер в режим «зуммер». После соединения проводов на приборе должна загореться лампа и раздаться писк.

Теперь тестером берем клемму ТЭНа, второй щуп прикладываем к корпусу. Если писка нет, то все в полном порядке. В противном случае, нагревательное устройство придется однозначно заменить.

Применение мегаомметра

Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.

Контрольной лампочкой

Это устройство электрики используют при отсутствии тестера. К одному из контактов подключают ноль от сети, ко второму — пропущенную через лампу фазу. Если индикатор загорелся, нагревательная трубка исправна, заменять ее не нужно.

Авометром

Проверка этим прибором помогает убедиться в исправности ТЭНа. Для этого выполняют следующие действия:

  1. Отключают бойлер от электросети. Демонтируют защитную крышку.
  2. Отключают идущие к ТЭНу провода. Подсоединяют клеммы нагревателя к авометру, снимают показания, сравнивают их с параметрами в техническом паспорте.

С применением контрольки электрика

Проверить ТЭН этим способом может каждый. Для этого любую лампу последовательно соединяют с нагревателем и бытовой электросетью. Проверку выполняют так:

  1. Подключают кабель с вилкой к одному из контактов патрона лампы. Ко второму выводу подсоединяют другой отрезок провода.
  2. Вкручивают в патрон лампу, работающую от сети 220 В. Свободный кабель патрона подсоединяют к оставшемуся контакту ТЭНа. Вилку вводят в розетку. Если спираль исправна, лампа загорается. Когда этого не происходит, нагреватель неисправен.
  3. Вынимают вилку, правый вывод патрона подключают к колбе ТЭНа. Вставляют штепсель в розетку. Если лампа не горит, между изоляцией и колбой присутствует сопротивление, деталь исправна.

Индикатор фазы

При наличии такого инструмента можно проверить работоспособность ТЭНа. Сопротивление изолирующего наполнителя будет измерено с большей точностью. Для проверки выполняют такие действия:

  1. Находят фазу в розетке. Чаще всего она расположена справа.
  2. Соединяют один из контактов нагревателя с фазным выводом, используя отрезок кабеля. Жалом индикатора прикасаются к противоположному стержню ТЭНа. При этом должна загореться лампа. Если она не светится, спираль оборвана.
  3. Касаются жалом колбы элемента. Лампа гореть не должна. Свечение индикатора свидетельствует о соприкосновении спирали с трубкой.

С помощью светодиода, батарейки или источника питания

При отсутствии тестера можно использовать севший аккумулятор «Крона» и имеющийся в любом бытовом приборе индикатор. Светодиод последовательно подключают к батарейке и ТЭНу. Нагреватель имеет сопротивление, поэтому включать в цепь резистор необязательно. Если светодиод загорается, спираль исправна. Чтобы проверить сопротивление изоляции, отключают собранную схему от контактов ТЭНа, прикладывают ее к трубке элемента. Светодиод не должен загораться. Батарейку в схеме можно заменить зарядным устройством от ноутбука или сотового телефона.

Где располагается деталь

В различных моделях стиральных машин нагревательный элемент располагается либо спереди, либо сзади. Как же определить расположение ТЭНа? Если задняя крышка больших размеров, то именно здесь и будет находиться нагревательный элемент. Крайне редко ТЭН располагается спереди.

Также можно перевернуть стиральную машину на бок и посмотреть снизу, где находиться ТЭН. При необходимости можно снять заднюю панель стиральной машины. Особых сложностей это не вызовет. Достаточно открутить метизы.

Как проверить ТЭН в домашних условиях.=»ltr»>

Перед тем, как проверить нагревательный элемент нужно знать какими должны быть показатели в норме. В норме сопротивление ТЭНа колеблется в районе 20 – 40 ОМ, это будет зависеть от того насколько мощная стиральная машина. Есть ТЭНы и более мощные их сопротивление может быть до 60 ОМ. Проверяется нагревательный элемент при помощи специальных инструментов –мультиметра или тестера. Что бы понимать, рабочая деталь или нет, нужно измерить ее сопротивление или прозвонить. Если сопротивление ТЭНа меньше 20 ОМ, то это свидетельствует о том, что его нужно заменить.

Как прозвонить ТЭН?

Берем мультиметр и выполняем следующее:

— отключаем нагревательный элемент от сети;

— удаляем все провода, что идут к ТЭНу;

— на мультиметре выставляем режим, на котором указывается сопротивление в Ом ;

— подсоединяем прибор к клеммам нагревательного элемента.

Обратите внимание! Если ТЭН рабочий, то сопротивление должно быть выше 20 Ом. Если вы прибор не показывает сопротивление, то причиной этому стала оборванная спираль внутри нагревательного элемента, и его стоит поменять

Если сопротивление на приборе стремится к нулю, — внутри ТЭНа есть замыкание

Если вы прибор не показывает сопротивление, то причиной этому стала оборванная спираль внутри нагревательного элемента, и его стоит поменять. Если сопротивление на приборе стремится к нулю, — внутри ТЭНа есть замыкание.

Если же все показатели в норме, то вам нужно проверить нагреватель на пробой. Например, спираль может работать без нареканий, а вот проводящий материал может быть поврежден, а это приведет к тому, что ток будет проходить через другие детали стиральной машины, например через корпус. Бывают случаи, когда говорят, стиральная машинка бьется током. Это серьезная поломка, которая может приводить к выходу со строя других деталей, электронных плат, а иногда даже быть причиной травм и возгорания.

Как проверить ТЭН на пробой?

— на мультиметре нужно выбрать режим соответствующий мегаомам;

— далее один провод мультиметра прикладываем к клемме ТЭНа, а другой к клемме заземления или к корпусу стиралки.

Если прибор показывает хоть какое-то сопротивление, то значит, в нагревательном элементе есть пробой и его нужно срочно заменить на другой ТЭН.

Это интересно: Стиральная машинка прыгает при отжиме — что делать?

Как заменить

Чтобы заменить нефункционирующий тэн на новый, потребуется:

  1. Разобрать стиральную машинку, учитывая особенности ее конструкции.
  2. Отключить проводку и проверить ее состояние при помощи тестера.
  3. Произвести демонтаж.
  4. Установить новый, исправный нагревательный элемент.
  5. Собрать стиральную машинку в исходное состояние и проверить ее работоспособность.

Особенности конструкции и разборки различных моделей

В зависимости от производителя стиральной машины, используемой у вас дома, ее разборка может иметь некоторые нюансы, которые необходимо учитывать. Среди распространенных моделей, часто покупаемых в магазинах, выделяют бренды:

  • Samsung;
  • Ariston;
  • LG;
  • BOSH;
  • Indesit.

Самсунг

Стиральные машинки от Samsung считаются одними из самых простых в разборке. Для работы с ними необходимо знать следующие вещи:

  1. Нагревательный элемент, нуждающийся в замене, располагается под передней крышкой, внизу бака с водой. Доступ к нему ничем не закрыт, и добраться до него не составляет никаких проблем.
  2. Отделение для загрузки стирального порошка крепится к конструкции при помощи 2 саморезов и, при необходимости, легко демонтируется.

Методика проверки работоспособности ТЭНа

Индезит

Оборудование, производимое компанией Indesit, также не отличается сложностью при разборке. Необходимо:

  • минимальный набор инструментов;
  • аккуратно отсоединить плату с проводами при демонтаже тэна;
  • сам нагреватель находится очень удобно, для его демонтажа достаточно открутить заднюю крышку машинки.

Аристон

Замена нагревателя в Аристон не представляет для хозяев каких-либо проблем. Он расположен крайне удобно и практично. Проблемы возникают при выходе из строя подшипников, расположенных внутри бака.

Популярные статьи  Знакомьтесь: диван-кровать аккордеон без подлокотников

LG

Бытовая техника от компании LG сконструирована не самым удобным способом и при ее разборке придется порядком повозиться. Алгоритм действий:

  1. Сначала выкручиваются гайки, при помощи которых крепится крышка люка.
  2. Как только гайки демонтированы – снимаем лицевую панель.
  3. Следующим шагом идет выкручивание винта, при помощи которого осуществляется удержание хомутов, скрепляющих манжеты.
  4. Тэн расположен под баком.
  5. Чтобы снять бак, нужно сначала скрутить утяжелитель.

Бош

BOSH отличается простотой в разборке. Для демонтажа комплектующих, вышедших из строя в процессе эксплуатации, не потребуется особых инструментов или навыков. По заверениям специалистов, для полной разборки стиральной машинки достаточно иметь в наличии:

  • крестовую отвертку;
  • гаечный ключ.

Методика проверки работоспособности ТЭНа

Отключение проводки и проверка тестером

Перед отключением тэна от машинки в обязательном порядке сделайте следующее:

  1. Отключите прибор от сети и перекройте воду.
  2. Перед отсоединением проводов, ведущих к нагревателю, их расположение нужно запомнить или сфотографировать.
  3. Проверка тестером проводится для определения состояния нагревателя. Если тестер показывает несколько Ом – прибор исправен. При определении тестером больших значений, начиная от 10 и выше, деталь можно смело выкидывать.

Демонтаж

Алгоритм действий при демонтаже может слегка отличаться, в зависимости от производителя агрегата, но, в целом, выглядит следующим образом:

  1. Необходимо снять гайку, при помощи которой осуществляется крепеж тэна к корпусу.
  2. Резиновым молотком аккуратно подбиваем шпильку.
  3. Бережно достаем поврежденный элемент.
  4. Проверяем его на работоспособность.

Установка нового элемента

Чтобы установить новый элемент, выполните следующую последовательность действий:

  • устанавливаем нагреватель и затягиваем гайку на главном винте;
  • подключаем электрические провода на те места, на которых они находились до демонтажа.

Обратная сборка и проверка

Чтобы совершить обратную сборку, устанавливаем скрученные с машинки детали в обратном порядке. Как только сборка завершена, делаем следующее:

  1. Запускаем пробную стирку и тщательно наблюдаем, не появились ли где-нибудь протечки.
  2. Проверяем, как нагревается вода.
  3. Если все в порядке – ставим машинку на место.

Как проверить ТЭН мультиметром: самостоятельно

Основной поломкой бытовой техники считается выход из строя нагревательного элемента. Если стиральная машина не греет воду при стирке или не нагревается спираль утюга, тогда тэн нужно прозвонить с помощью мультиметра. В этой статье мы представили вашему вниманию информацию о том, как проверить ТЭН мультиметром в домашних условиях.

Также в нашей статье вы найдете подробные картинки и видео, которые подробно объяснят каждый процесс. Если вам будет интересно, тогда можете прочесть про то, как правильно слить воду с бойлера.

Как проверить ТЭН

Сначала необходимо рассмотреть, как выполняется прозвонка нагревательного элемента. Чтобы вам было понятно мы постарались углубиться в практические моменты. Проверить ТЭН можно по следующей схеме:

  1. Перед проведением проверки, вам необходимо постараться рассчитать сопротивление. Для выполнения расчета можно использовать формулу R=U2/P. В этой формуле U будет означать напряжение в вашей статье. Показатель P – это номинальная мощность ТЭНа, которые можно найти в паспорте прибора.
  2. Перед проведением проверки устройство обязательно необходимо отключить от питания. Только после этого можно приступать к выполнению проверки.
  3. Теперь включите мультиметр в режиме проверки сопротивления.

Если вы не умеете использовать мультиметр, тогда не переживайте. На нашем сайте уже есть информация о том, как правильно использовать мультиметр. Если вы щупами дотронетесь до вывода, тогда можете столкнуться со следующими ситуациями:

  1. Если значение на вашем экране будет примерно таким же, как и на картинке, тогда это означает что ТЭН работоспособный.
  2. Если отображается «0», тогда это означает, что необходимо выполнить замену устройства.
  3. Показатель «1» будет означать, что во время проверки произошел обрыв сети.

Также с помощью мультиметра, вам необходимо проверить ТЭН на пробой. Для подобной работы устройство необходимо перевести в режим зуммера. Одним щупов вам необходимо дотронуться до вывода, а вторым до нагревательного элемента. На фото ниже вы можете увидеть, как правильно проверить ТЭН на пробой.

Важно знать! Если зуммер запищит, тогда необходимо выполнять замену детали. При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В»

Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Перед проведением проверки проведите визуальный осмотр. Для этого очистите устройство от накипи, а затем выполните прозвонку элемента. Если вы обнаружите визуальные повреждения, тогда следует выполнить замену устройства.

Проверить нагреватель на обрыв также можно с помощью контрольной лампы электрика. Если лампочка будет гореть, тогда обрыв отсутствует. Сделать подобную лампу можно из подручных материалов и у нас есть статья, как сделать контрольку своими руками. Это все способы проверки устройства.

В некоторых ситуациях вы также можете проверить устройство и без мультиметра. Ниже вы также можете найти видео, которые позволяют понять о том, как проверить ТЭН в стиральной машине, бойлере или посудомоечной машине.

Видеоуроки

Если бойлер не греет воду, тогда необходимо проверить ТЭН водонагревателя по следующей инструкции:

Если у вас появилась необходимость прозвонить ТЭН стиральной машины, тогда следует перейти к изучению инструкции ниже:

Чтобы вы могли проверить утюг мулььтиметром нужно разобрать корпус устройства и дотронуться до его выводов:

Если вы не знаете, как прозвонить чайник, тогда инструкцию можно увидеть ниже:

Как видите, выполнить проверку достаточно просто. Видео, которые мы предоставили вашему вниманию помогут все сделать правильно. Надеемся, что информация была полезной и информативной.

Где находится элемент нагрева воды

Если рассматривать различные марки машинок (Индезит, Бош, LG), то ТЭН в каждом типе моделей может располагаться в разных местах, и удобнее всего к нему подбираться либо через заднюю панель, либо через переднюю.

Методика проверки работоспособности ТЭНа

Но если вы не в курсе этого, то все равно отыскать его можно самостоятельно:

  • осматривается задняя панель машинки. Если крышка отличается большими размерами, то нагревательный прибор располагается за ней;
  • машинку необходимо положить на бок, осмотреть дно. Возможно, так вы обнаружите нагреватель;
  • легче всего снять заднюю панель. Если там ТЭНа нет, то ее легко будет установить на свое место.

Есть еще один вариант – с помощью фонарика просвечивается барабан машинки изнутри. При наличии хорошего зрения можно определить точное нахождение нагревателя.

Отыскав ТЭН, необходимо удостовериться в его работоспособности. Отметим, что для подобной процедуры демонтировать элемент нет необходимости.

Как поменять

Ремонт бытовой техники и замену недействующих элементов стоит доверить мастеру

Занимаясь ремонтными работами самостоятельно, необходимо соблюдать осторожность. Чтобы заменить электронагреватель, владельцу прибора следует:

  1. Купить ТЭН. Нужно выбирать устройство, подходящее марке машины.
  2. Отсоединить провода. Чтобы при монтаже нового элемента не перепутать провода, следует предварительно сфотографировать крепления старого ТЭНа.
  3. Открутить гайку, находящуюся в средней части нагревательного устройства.
  4. Отсоединить нагреватель. Сделать это необходимо, поддев ТЭН отверткой, раскачивая устройство из одной стороны в другую.
  5. Очистить от накипи соседние с электронагревателем элементы.
  6. Присоединить новый ТЭН, пользуясь заранее сделанными фотографиями.
  7. Прикрепить провода.

После этого нужно запустить прибор, чтобы проверить функционирование нового нагревателя. Если только что присоединенное устройство соприкасается с барабаном, элемент установлен неправильно.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
