Правильный монтаж точечных светильников

Содержание

Как установить точечные светильники в гипсокартон

В данной статье мы рассматриваем монтажные работы, если потолок гипсокартонный. Все что нужно – вырезать штробы в потолке. Штробами называются посадочные места под установку светильника. Они могут быть квадратными либо круглыми, в зависимости от формы изделия.Проверка работы довольно простая.

Все что нужно – включить автоматический выключатель, чтобы напряжение подалось в домашнюю сеть

Если ничего не искрит, а лампа горит, как и должна – Вы осуществили установку и подключение верно!Обращаем Ваше внимание на то, что использовать в качестве источников света рекомендуется светодиодные лампы, т. к

они имеют достаточно высокий световой поток и ресурс работы.

К тому же данные изделия позволяют сэкономить более 30% электроэнергии! Первым делом обязательно отключаем электроэнергию в сети и проверяем ее наличие с помощью индикаторной отвертки (ее можно задействовать в розетке либо на подведенных в потолке контактах). Далее сверлим отверстие в гипсокартоне. Диаметр коронки обязательно должен совпадать с диаметром корпуса (максимальный разбег не более 3 мм). От распределительной коробки необходимо вывести по одной трассе проводов к месту установки точечных светильников в гипсокартонный потолок.

Для этого рекомендуется использовать один из следующих проводников: ВВГнг 3*1,5; ПВС либо РКГМ. Чтобы выбрать наиболее подходящий проводник, рекомендуется осуществить расчет сечения кабеля. Обычно для линии освещения достаточно, 1,5-милимметровой медной жилы.

Эти осветительные приборы отлично подходят для создания в помещении основного освещения. Споты также могут дополнять привычные всем люстры и бра, являясь дополнительным источником света. Поэтому неудивительно, что возможности спотов высоко оценили дизайнеры и строители. Стоит назвать некоторые преимущества такого освещения.

Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала.

Когда все отверстия будут готовы, можно переходить к следующему этапу. Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников. Также стоит отметить, что существует два вида параллельного подключения – шлейф и звезда.

Схема подключения шлейфом выполняется так – питающие провода подключаются к первому светильнику, от него ко второму и так далее. Схема подключения звезды заключается в том, что все светильники отдельными проводами соединяются с приходящими проводами питания.

Дополнительная информация по теме:

  • Можно ли крепить натяжной потолок к перегородке из гипсокартона
  • Перегородка из гипсокартона в однокомнатной квартире с нишей фото
  • Какой профиль использовать для короба в ванной из гипсокартона
  • Устройство гипсокартонной перегородки в один слой гипсокартона
  • Монтаж перегородки из гипсокартона высотой более 3 метров

Установка потолочных светильников

После того, как произведен монтаж несущего каркаса потолка, следует отметить точки, на которых будет установлен светильник. Исходя из этой схемы, прокладываются жгуты укладки по металлическим профилям. Для светодиодных ламп и лент нужно дополнительно найти место крепления и подключения блока питания.

Потолочные приборы чаще устанавливаются на пружинном подвесе. Размер указывается в паспорте прибора. После сборки потолка вырезают отверстия необходимого диаметра и вытащив оттуда провода подключают к светильнику. Затем он монтируется в потолок.

Когда необходима установка в потолок кронштейна

Правильный монтаж точечных светильниковМетод крепления осветительного прибора на кронштейн более трудоемкий, но доступный для обычного пользователя. С помощью кронштейна можно распределить нагрузку равномерно на несколько точек крепления. Кронштейн входит в комплектацию прибора, закрепляется на потолок при помощи двух винтов. Лампа подносится к потолку и фиксируется болтами. Крепление с помощью кронштейна используется для легких приборов, тяжелые люстры вешаются на специальные крюки. Также эта деталь нужна при установке на натяжной потолок.

Производится установка на кронштейн следующим образом. Необходимо сделать разметку места установки, прижав кронштейн к поверхности потолка. Отверстия нужно просверлить и вставить в них пробки. Затем к ним подставляется кронштейн, который нужно прикрутить при помощи саморезов. К кронштейну вешается люстра, присоединяются провода питания одинакового цвета. Финальный шаг – с помощью декоративного колпачка нужно закрыть место подвеса люстры.

Крепления подвесных массивных люстр

Основной вид крепления тяжелых изделий – при помощи крюка. Потолок должен быть в этом случае прочным, желательно с бетонными перекрытиями.  Для тяжеловесной люстры может использоваться и двутавровая платформа с крепежом в нескольких точках.

Крюк для люстры монтируется на этапе строительных работ. Перед тем, как вешать на него люстру, следует проверить его прочность и надежность. Для этого на некоторое время к крюку подвешивается груз с весом люстры. Если крюк не сместился и не выпал, подвешивают осветительный прибор. Для этого перфоратором проделывается отверстие, в которое вставляется металлический анкер или дюбель с кольцом. Если потолок выполнен из дерева, можно вкрутить крюк-саморез

Для  гипсокартонного или натяжного потолка работы усложняются.

На такое полотно нельзя закреплять люстры весом более 6 кг

Также при замене ламп можно случайно повредить листы гипсокартона или случайно задеть низко висящую лампу

Для монтажа на гипсокартонный потолок важно заранее продумать освещение

При закреплении на натяжной потолок нужно заранее позаботиться о том, как люстра будет закреплена. Натянутое полотно не может быть основой для крепления, поэтому на этапе установки потолка нужно сделать отверстие для крепления лампы на специальном основании (деревянный брусок).

Через отверстие, вырезанное в полотне выводятся соединительные провода. В таком варианте установки сначала люстра подвешивается на крюк, а затем соединяются провода. Конечным шагом будет прикрытие место крепления декоративным колпаком.

Подключить люстру в одиночку достаточно сложно. Для подключения светильника нужен один человек, который будет держать саму люстру, а второй должен заниматься настройкой проводов.

Установка светильника на двутавровую платформу требует дюбеля и саморезы большего диаметра и длины.

Установка осветительных приборов на стены и потолки не вызывает проблем даже у неопытных людей. Следуя инструкции по монтажу, можно самостоятельно закрепить прибор, не прибегая к помощи профессионалов.

Инструкция по монтажу светодиодной ленты

Монтаж светильников не ограничивается исключительно точечными изделиями или люстрами. Разнообразить подсветку помещения помогают светодиодные ленты с ЛЕД-лампами. Ленты крепят по периметру потолка или в произвольном порядке, чаще всего располагают такие светильники в межпотолочном пространстве, что позволяет эффектно подсветить натянутое полотно.

Устанавливаются ленты непосредственно на плиту перекрытия (в этом случае потребуется очистить поверхность плиты, обработать ее грунтовкой и после этого наклеить полосы, используя двухсторонний скотч) или по периметру потолка на поверхности стены.

Правильный монтаж точечных светильников

При монтаже светодиодной ленты в пространстве между натяжным полотном и плитой перекрытия, следует обращать внимание на возможные помехи прохождения света. Для сращивания кусков ленты используются специальные коннектора, но можно самостоятельно добавлять светодиодные лампочки, выполняя соединение с помощью паяльника

Для сращивания кусков ленты используются специальные коннектора, но можно самостоятельно добавлять светодиодные лампочки, выполняя соединение с помощью паяльника.

Помимо перечисленных способов монтажа светодиодной ленты, в настоящее время все чаще применяются специальные профили, в которых размещаются светодиоды. Эти профили легко монтируются в любом направлении, создавая эффектные световые картины.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина — 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.Правильный монтаж точечных светильников

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.Правильный монтаж точечных светильников

выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.Правильный монтаж точечных светильников

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.Правильный монтаж точечных светильников

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.Правильный монтаж точечных светильников

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Правильный монтаж точечных светильников

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.Правильный монтаж точечных светильников

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Как установить светильник в подвесных потолках устанавливаемых на профиле

Правильный монтаж точечных светильников

Светильник, устанавливаемый на профиле, широко используется для обустройства офисных помещений. В качестве источника света для таких конструкций используют люминесцентные лампы. Однако применять такую конструкцию можно для обустройства гостиной комнаты или спальни.

Установка такой конструкции осуществляется в следующем порядке:

  1. Сначала нужно подобрать подходящее место для крепления светильников. К этим местам нужно прикрепить дополнительные подвесы для профиля.
  2. После этого проведите проводку от распределительной коробки.
  3. Установите плитки на место, куда вы хотите установить освещение.
  4. При необходимости обрежьте излишки плитки при помощи пилки или ножовки.

Процесс монтажа встраиваемых ламп

Подготовка и планирование

Когда светильники выбраны – можно переходить к их установке.

Если вы хотите монтировать освещение своими руками, то оптимальным вариантом будет выполнение всех работ параллельно с возведением самого потолка – так у нас появляется возможность спланировать размещение всех точек освещения и проложить проводку до обшивки каркаса гипсокартоном.

На этапе планирования нам необходимо:

  • Заранее наметить на потолочном перекрытии точки размещения светильников.
  • Разместить будущие светильники на расстоянии не менее чем в 25-30 см от элементов металлического каркаса.
  • Спланировать освещение разных уровней подвесного потолка, выведя каждый уровень на отдельный контур освещения.

Статья по теме: Как сделать тряпку-желе (липучку от пыли) для уборки своими руками

Также на данном этапе нужно учесть наличие в помещении других источников света, таких как подвесные люстры, бра и настенные светильники. К примеру, если в центре комнаты будет установлена люстра, то достаточно по периметру сделать короб из гипсокартона с подсветкой: установленные на коробе точечные светильники отлично справятся с освещением периферийных участков.

Короб с подсветкой по периметру комнаты

Прокладка проводки

На стадии изготовления каркаса гипсокартонного подвесного потолка необходимо проложить проводку для подключения встроенного освещения. Чтобы облегчить себе работу, вначале делаем чертеж нашей будущей проводки, отображая на нем все элементы встроенной подсветки – провода, лампы, выключатели, трансформаторы и т.д.

Схема подключения

Если планируется стена с подсветкой из гипсокартона, отдельную разводку проводов нужно сделать и на стене. В этом случае напротив каждого элемента подсветки должен размещаться свой провод.

Выбор провода имеет два аспекта:

  • С точки зрения надежности подключения к светильникам лучше всего использовать мягкий многожильный провод.
  • С точки зрения надежности всей системы — мягкий или жесткий медный провод, к примеру, ШВВП или ВВГ-3х1,5.

Провод ВВГ-3х1,5

Если для подключения светильников вы будете использовать клеммные колодки, то второй вариант все же предпочтительнее.

Проводку следует прокладывать в специальных гофрированных пластиковых трубах – они защитят повода от механических повреждений и попадания влаги при протечках сверху. Для дополнительной страховки можно закрепить трубы на элементах каркаса с помощью пластиковых хомутиков.

Отверстия в гипсокартоне

Перед тем как установить точечный светильник в гипсокартон, в гипсокартонной плите необходимо проделать отверстие соответствующего диаметра. Как правило, инструкция на упаковке светильника содержит информацию о нужном размере отверстия, но лучше не полениться и промерить габариты самостоятельно.

Фрезерование отверстия в потолке

  • Чаще всего светильники устанавливаются в отверстия 60 и 75 мм в диаметре. Для проделывания таких отверстий используем дрель с соответствующей фрезой по гипсокартону. Процесс сверления наглядно показан на видео в этом разделе сайта.
  • Вне зависимости от того, делаем ли мы общую подсветку потолка или же небольшой короб с подсветкой из гипсокартона, проще всего прорезать отверстия на еще не закрепленных на потолке гипсокартонных плитах. Так мы гарантировано прорежем отверстие именно там, где нам надо.
  • Если же приходится формировать отверстия в уже обшитом гипсокартоном потолке, то на помощь нам придет составленная ранее схема размещения ламп на потолке.
  • Довольно часто встречается ситуация, когда просверленное отверстие оказывается прямо напротив элемента каркаса (к примеру, если делается стена из гипсокартона с подсветкой и фреза попадает в поперечный профиль). Чтобы избежать таких ситуаций, специалисты рекомендуют перед сверлением отверстия поднести к гипсокартону обычный магнит.

Статья по теме: Грунтовка для стен под обои: белая, какую выбрать для гипсокартона, какая лучше, своими руками, видео, как грунтовать, акриловая, фото

Популярные статьи  ГОСТы и сертификаты на деревянные двери

После того как все отверстия просверлены и плиты гипсокартона закреплены на потолке или стене, можно приступать к отделочным работам. Монтаж точечных светильников в гипсокартон производится только после завершения отделки.

Потолок с готовыми отверстиями и выведенными проводами

Точечные светильники на натяжных потолках

Осветители-споты экономят место, способны создавать полное и частичное освещение помещения. Для их расположения доступна масса вариантов. В сочетании с люстровым светильником точечные приборы выставляются в форме круга, овала, квадрата или треугольника. Удачно композиционное размещение спотов полукругом, волной и спиралью.

Для использования точечных светильников в качестве основного освещения их размещают шахматным порядком или «клеткой» по периметру комнаты. Более оригинальный вариант – построение узоров из спотов на натяжном потолке.

Правильный монтаж точечных светильников

Светильники выбираются в количестве, обеспечивающем достаточное качество освещенности помещения. Под яркое освещение одному квадратному метру натяжного потолка потребуется оснащение спотами с 15 Вт общей мощности (примерно). При этом для спальни светильников и освещения потребуется меньше, а для кухни – чуть больше.

Точечные осветители неодинаковы – круглой или квадратной формы, с имеющими различные узоры или фактуру пластиковыми и металлическими ободками. Производятся модели спотов плоского и объемного вида, снабженные подвесками или механизмом поворота.

Правильный монтаж точечных светильников

При оснащении лампами и включении света все spot-светильники будут выделять тепло, нагревая натяжную пленку. Чтобы не допустить критического прогрева пленочного полотна, устанавливать в точечные осветители можно лампы накаливания мощностью до 40 Вт, лампы энергосберегающие не мощнее 9 Вт, лампы галогеновые мощности до 35 Вт и светодиодные – до 3 Вт.

Оптимальные дистанции при установке точечных светильников составляют 200 мм от ближайшей стены и 250-300 мм между соседними спотами. Если пленочное полотно спаяно, то расстояние между швом и ближайшим осветительным прибором требуется не менее 150 мм.

Правильный монтаж точечных светильников

Проводка для точечных светильников в системе натяжного потолка

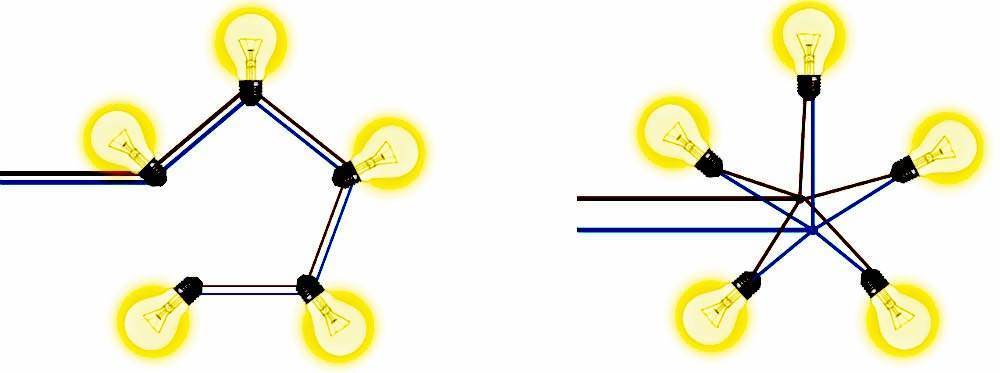

Чаще применяются два типа проводной разводки – параллельная или «звезда». Первый вариант выполняется со скреплением элементов проводки последовательно на приборах освещения или вблизи них при помощи проводников, объединение в цепь ведется через два узла.

Разводка «звездой» заключается в соединении проводов в общей точке, откуда протягиваются кабели к отдельным осветителям. Тот или иной принцип разводки выбирается с учетом удобства эксплуатационного обслуживания и напряжения точечных светильников.

Правильный монтаж точечных светильников

Перед монтажом проводки под осветители-споты следует рассчитать сечение ее составляющих. К примеру, суммарная мощность центральной люстры и шести светильников spot составит около 300 Вт (споты максимально по 40 Вт и люстра 60 Вт). Выполним расчет сечения электрокабеля под эту группу светильников.

Для параллельной схемы разводки. При планируемой установка в шесть спотов и люстру ламп накаливания по 220 В, нужно поделить их расчетную общую мощность (300 Вт) на напряжение лампы накаливания (220 В) – получаем силу тока в 1,36 А. Необходимое сечение электропровода должно быть в 10 раз меньше напряжения и, соответственно, для проводки примерного комплекса осветителей потребуется кабель сечением 0,136 мм2.

Если в светильниках будут использованы двенадцативольтные светодиодные лампы, то, разделив 300 Вт на 12 В, находим расчетную силу тока – 12 А. Для определения сечения кабеля делим 12 А на десять и получаем 1,2 мм2.

Для схемы разводки «звезда». Расчет сечения электропроводки здесь выполняется немного иначе. Мощность в участках соединения проводки вычисляется аналогично параллельной разводке – для 220-вольтных ламп накаливания получаем 1,36 А, поделив 300 Вт на 220 В. Кстати, чтобы найти напряжение на участке каждого осветителя, нужно разделить 50 Вт на 220 В и, в рассматриваемом случае, получив 0,227 А. Но поскольку первый участок в подключении «звезда» будет иметь максимальную мощность, поэтому сечение провода нужно выбирать по его параметрам, т.е. порядка 0,136 мм2 (300 Вт поделенные на 220 В).

Для светодиодных ламп напряжением 12 В, устанавливаемых в точечные светильники с подключением проводки «звездой», расчет выполняется таким порядком. Находим силу тока, деля суммарную мощность светильников на напряжение лампы, т.е. разделив 300 Вт на 12 В и получив 12А.

Далее вычисляем рабочий ток на участках электропроводки около осветителей, поделив 50 А на 12 В – получаем 4,16 А. Отсюда следует, что для участка проводки «коробка-трансформатор» понадобится кабель сечением 0,136 «квадратов», а для следующих участков – сечения 0,416 мм2 (делим вычисленное ранее рабочее напряжение тока вблизи светильников на 10).

Как подключить точечные светильники

Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:

  1. Подвесным.
  2. Накладным.
  3. Встраиваемым.

Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.

Правильный монтаж точечных светильников

В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:

  1. Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
  2. Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
  3. Для деревянных плоскостей – крюк с резьбой.
  4. Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).

Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:

Правильный монтаж точечных светильников

При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.

Этапы выполнения монтажа

Выбор расположения точечных светильников

Правильный монтаж точечных светильников

Выбор расположения светильников зависит от помещения и интерьера, количества уровней потолка и назначения освещения. Чтобы понять какое количество светильников для основного освещения необходимо, при составлении проекта или схемы учитывайте следующие правила:

  1. Располагайте светильники на расстоянии не менее одного метра друг от друга;
  2. От стены светильники обычно размещают на расстоянии 50-60 сантиметров;
  3. Учитывайте зоны, в которых будет нужно дополнительное освещение;
  4. Расстояние от потолочного каркаса и чернового потолка должно быть от трёх сантиметров для удобства монтажа светильников.

Расчёт материалов

Расчёт необходимого количества материалов производится в зависимости от количества устанавливаемых светильников.

На основании дизайна интерьера или схемы расположения светильников учитывается количество точек освещения, расстояние до них от распределительной коробки и выключателя. Далее выбирается способ подключения и, в соответствии с ним, рассчитывается длина необходимого электрического кабеля и количество соединительных клемм (для качественного, аккуратного и быстрого монтажа рекомендуется использовать клеммы).

В итоге составляется ведомость необходимых материалов и производится их закупка и доставка к месту монтажа.

Прокладка провода

Монтировать проводку к местам расположения потолочных светильников удобнее всего до монтажа натяжных или навесных конструкций потолков.

Популярные статьи  Какая лучше мойка высокого давления?

Правильный монтаж точечных светильников

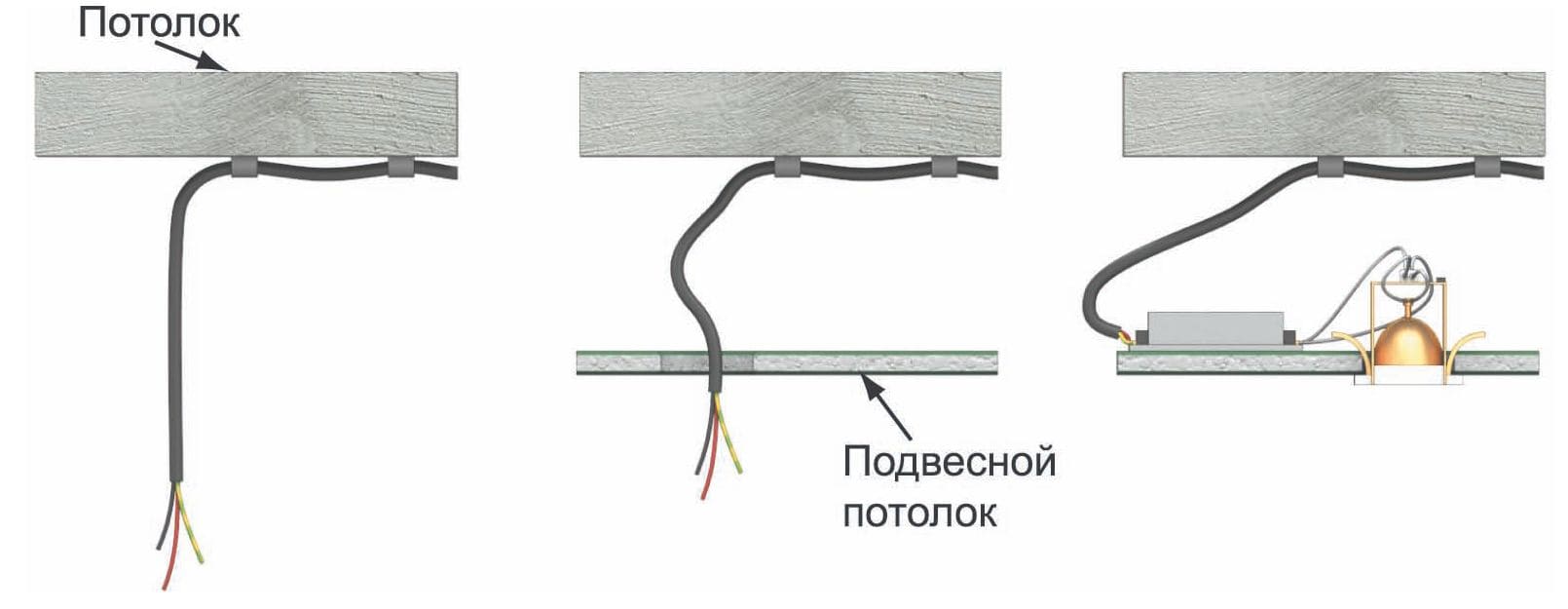

При натяжных потолках размечаются места расположения светильников, устанавливаются специальные закладные изделия, на которые впоследствии будет установлены споты и к каждой из них протягивается кабель (его можно фиксировать к потолку специальными монтажными клипсами).

При устройстве каркасных натяжных потолков кабель монтируется по металлическому каркасу до облицовки потолка гипсокартонными листами или пластиковыми панелями. Провод разводится к каждому месту установки светильника и закрепляется к каркасу пластиковыми хомутами.

К осветительным приборам, в зависимости от того имеют ли они заземление или нет, протягивается двух или трёхжильный электрокабель. Тип и сечение кабеля зависит от мощности светильников. Часто к светильникам небольшой мощности применяют ШВВП 2х1, но можно применять и другие виды кабеля.

Правильный монтаж точечных светильников

Подготовка отверстий

Подготовка отверстий также зависит от типа потолка. При натяжном потолке приклеивают специальное кольцо строго в соответствии с отверстием закладной детали, по внутреннему контуру которого вырезают отверстие под светильник. При навесном потолке, из гипсокартона или пластиковых панелей, размечается центр отверстий на самой конструкции, подбирается необходимый диаметр коронки и высверливаются с помощью шуруповерта или дрели сами отверстия.

Подключение точечных светильников

Выполнив работы по разводке электрического кабеля необходимо подключить устройства

Если монтируемые светильники рассчитаны на постоянное напряжение 12 В и кабель вели от трансформатора, то важно не перепутать «плюс» и «минус», иначе освещение работать не будет. При светильниках переменного тока с напряжением 220В нет разницы к какому выводу устройства монтировать «ноль», а к какому «фазу»

Правильный монтаж точечных светильников

Закрепление светильников

Закрепление потолочных светильников происходит в зависимости от конструкции. Встраиваемые светильники закрепляются с помощью расположенных на них специальных скоб. Накладные крепятся с помощью саморезов, а подвесные с помощью крюков.

При закреплении необходимо убедиться в том, что крепление или саморезы не будут задевать электрический кабель.

По завершении всех работ остается только включить освещение, убедиться, что все работает правильно и наслаждаться светом.

Как правильно расположить точечные светильники на натяжном потолке

Схемы управления освещением с использованием различных типов выключателей

Схемы подключения светодиодных лент к сети 220 В и способы соединения лент между собой

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Для чего нужен диммер, что это такое, схема подключения диммера и принцип его работы

Выбор трансформатора (блока питания) для точечных светильников.

К основным характеристикам трансформаторов для точечных светильников относятся: – Выходное напряжение- Номинальная мощность-  Выходной токВыходное напряжение для галогенных ламп в точечных светильниках обычно должно быть 12В.

Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас.

Так например, при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, значит берем 210Вт.Следует отметить, что трансформаторы для точечных светильников на 12в выпускаются стандартных мощностей это: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт.

Очень важная характеристика трансформатора для точечных светильников это выходной ток. Ведь малое напряжение предполагает высокий ток, который соответственно вызывает падение напряжения в проводах и если их неправильно подобрать, возможны очень неприятные последствия. Ниже представлена таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины.

Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

Если рассмотреть на нашем примере, описанном выше, где мы выбрали трансформатор на 210Вт, выходной ток такого трансформатора достигает 18 Ампер! В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1.5 кв. мм., при  этом максимальная длина его не должна превышать 3,4 метра.

Чтобы свечение было равномерное у всех точечных светильников на 12в, запитанных от одного трансформатора, при параллельном подключении длины всех проводов должны совпадать (последовательная схема подключения для точечных светильников 12В не применяется).

Правильный монтаж точечных светильников

Даже если один точечный светильник расположен совсем близко к трансформатору, а два других дальше, все равно длины каждого из проводов идущих от трансформатора к точечному светильнику 12в должны быть равны. Если же, допустим, расстояние оказывается большим, чем минимально возможное из таблицы, то необходимо брать провод большего сечения, так например если в нашем примере мы проложим кабель 2. 5.

кв. мм. , то он может быть длинной уже до 5,7 метра.

Схема параллельного подключения точечных светильников на 12В выглядит так:

Правильный монтаж точечных светильников

Самый оптимальный вариант подключения точечных светильников на 12В, это когда на каждую точку стоит свой понижающий трансформатор, это несколько повышает стоимость набора освещения, но несомненно стоит того. Отпадает проблема с расчетом длин и сечений проводов, а главное при выходе из строя одного трансформатора, остальные лампы группы продолжат гореть. Схема подключения точечных светильников 12 Вольт, каждый через свой трансформатор, представлена ниже.

 Обе представленные схемы, верны как для светильников на 12В постоянного, так и переменного тока. В случае с лампами на 12 Вольт переменного тока, полярность подключения проводов не важна, пусть вас не смущает маркировка клемм на схеме “+” и “-“.

Основные преимущества точечных светильников 12В:

Правильный монтаж точечных светильников

– Безопасность, низкая вероятность поражения током человека или возникновения возгорания– Больший срок службы ламп, в связи с их особенностями, а так же с дополнительными защитами реализованными в трансформаторе.

Основные минусы точечных светильников на 12В: – Необходимость установки в схему трансформатора и связанные с этим сложности.

– Необходимость точного расчета и подбора сечений и длин проводов, из-за высокого тока.

Правильный монтаж точечных светильников

Решать, какие именно выбрать точечные светильники на 220В или на 12В вам, но сейчас общая тенденция выражается в отказе от схем с отдельными трансформаторами. У многих производителей уже есть в линейке продуктов надежные галогенные лампы с питанием 220В для точечных светильников, а производители диодных ламп пошли еще дальше, и встраивают преобразователи напряжения в корпуса ламп, так что для их работы не требуется никаких изменений в проводке, подробнее об этом мы уже писали в статье «Замена ламп на светодиодные».

В современном дизайне используют бра, люстру, а также точечные светильники, которые способны обеспечить необходимым потоком света определенную область. Все электрические приборы, к которым относятся осветительные, обладают своими особенностями при монтаже. Однако подключение точечных светильников своими руками вполне возможно, но при соблюдении технологии работы, а также мер безопасности.

Схема подключения точечных потолочных светильников к току 220В.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
