Структурное фасадное остекление зданий

Содержание

Преимущества спайдерных систем фасадного остекления

Этот тип остекления является очень популярным и востребованным не только, благодаря тому, что позволяет создать оригинальное здание, но и потому, что эта технология является одной из самых бюджетных и имеет множество преимуществ:

  • по средству спайдерного остекления можно воплотить любые дизайнерские идеи;
  • все элементы конструкции намного легче, что позволяет создать безопасную конструкцию;
  • все элементы достаточно просто устанавливать и срок остекления по этой технологии меньше;
  • конструкция устойчива к различным негативным факторам и выдерживает даже самые плохие погодные условия;
  • для облицовки используется небольшое количество элементов несущей конструкции, поэтому нужно меньше материала, а сама конструкция будет не такой тяжелой, и фундамент дома не будет проседать;
  • такая конструкция имеет большой срок службы, более 50 лет;
  • остекление не требует дополнительного обслуживания;
  • стекло для спайдерной системы покрывается специальным светоотражающим покрытием, поэтому солнечные лучи, при этом помещение остается отлично освещенным;
  • можно легко заменить поврежденные элементы конструкции и не нужно для этого менять большой объем поверхности;
  • с внешней стороны конструкция выглядит, как одно полотно, поскольку при спайдерной системе не видно швов, что придает зданию эстетически привлекательный внешний вид.

Структурное фасадное остекление зданий

Рис. 11. Преимущества спайдерных систем фасадного остекления.

Прочность

Спайдерное остекление, несмотря на свой хрупкий внешний вид, очень надежное и способно выдержат нагрузки в несколько тонн без деформации и повреждения внешнего вида поверхности. Это обусловлено тем, что для конструкции используется сверхпрочное стекло и надежные системы крепления, которые не оказывают давление на каркас, а распределяют его по всей поверхности.

Структурное фасадное остекление зданий

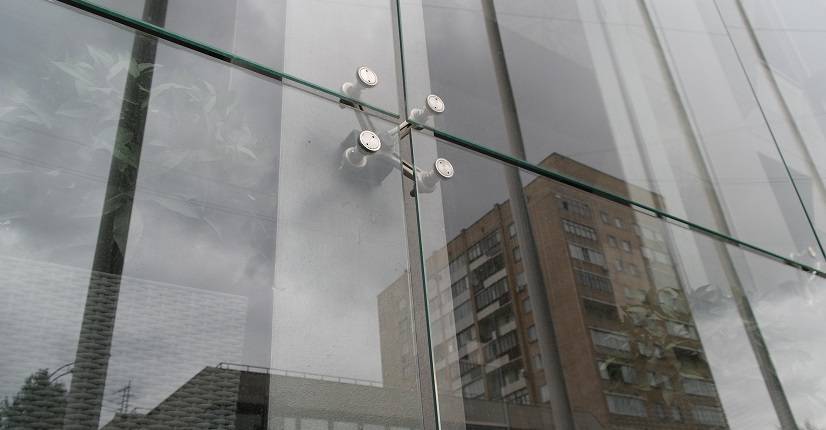

Рис. 12. Система крепления спайдерной системы.

Универсальность

Па системе спайдерного остекления можно создать дом любой формы и высоты. Для создания полотна используются небольшие стеклопакеты, которые соединяются между собой герметиком. Таким образом, можно создавать креативные здания разных архитектурных форм, без потери качества конструкции. Можно также покрывать этим видом облицовки не только стены, но и кровлю и делать межкомнатные перегородки.

Рис. 13. Универсальная сфера применения спайдерного остекления.

Простота в эксплуатации

Монтажные работы не занимают много времени, поэтому даже большой объем работ можно выполнить в кратчайшие сроки. При этом, компания, которая будет устанавливать эту систему, сможет воплотить все идеи и пожелания клиента в форме и внешнем виде здания. Также, готовая конструкция не требует обслуживания и неприхотлива в эксплуатации.

Структурное фасадное остекление зданий

Рис. 14. Система установки спайдерного остекления.

Долговечность

Конструкция отличается долговечностью, поскольку для строительства используются прочные стеклопакеты и крепежные системы, которые не подвергаются нагрузкам и устойчивы к воздействию всей массы здания. Готовая система прослужит более полувека и при этом не потребует ремонта или замены структурных элементов.

Структурное фасадное остекление зданий

Рис. 15. Пример спайдерной системы фасадного остекления.

Эстетичность

Готовое здание, покрытое по системе спайдерного остекления, выглядит, как настоящее произведение искусства. Выглядит такая облицовка очень по-современному, поэтому зачастую этот тип фасадного покрытия используется для офисных зданий больших компаний и торговых комплексов. Можно также использовать его для облицовки дома с панорамными окнами.

Структурное фасадное остекление зданий

Рис. 16. Спайдерное остекление выглядит эстетически привлекательно.

Экологичность

Для остекления используются экологически чистые материалы, которые не выделяют токсинов и устойчивы к воздействию внешней среды. Готовое здание отличается безопасность не только со стороны надежности конструкции, но и с точки зрения отсутствия токсических примесей в материалах остекления. Поэтому все чаще спайдерное остекление применяется для жилых домов и коттеджей.

Структурное фасадное остекление зданий

Рис. 17. Спайдерная система позволяет реализовать оригинальные решения для остекления.

Модульные фасады

Массовое остекление многоэтажных зданий требовало от системы остекления фасадов быстрые сроки изготовления и установки. Стоечно-ригельное остекление перестало удовлетворять этим требованиям, поэтому были созданы модульные системы, которые учитывали архитектурную специфику высотных сооружений.

Различия между классической и модульной системами начинаются с проектирования витража. В стоечно-ригельной системе каждый витраж проектируют отдельно, а в элементном остеклении – сразу весь фасад.

Структурное фасадное остекление зданий

Конструкция узла модульного элементного остекления

Данная система на строительные объекты поставляется уже готовыми блоками, которые производится под контролем ОТК производителя, а не отдельными элементами, как в классическом остеклении.

Блоки собираются изнутри здания. На этажи их поднимают подъемными устройствами и устанавливают на специальные кронштейны. Стоит отметить, что высота одного блока равняется высоте этажа. Заполнение швов происходит с помощью герметиков на основе этилен-пропиленовых каучуков (EPDM).

Применение модульной системы в небольших витражах не целесообразно. Ею остекляют многоэтажные здания с количеством этажей от 10 и до 100, которые делятся на блоки.

Ну и конечно элементная система отличает скоростью монтажа и качеством, что также влияет на её стоимость, которая превышает цену классической почти в два раза.

Стоимостьсистемы

Обычное стоечно-ригельное остекление обходится заметно
дешевле. В то же время в технологии полуструктурного заполнения используются
более дешевые и доступные профили. Нет
необходимости в использовании дорогостоящих закрепляющих и герметизирующих
материалов. Технологии выполнения работ проще, а потому общие затраты тоже
снижаются.

В целом современные варианты остекления полуструктурного
стоят довольно дорого — по сравнению с более традиционными способами оформления
фасадных поверхностей зданий. Однако затраты вполне компенсируются достижением удивительных
результатов и самым высоким качеством поверхности. Остекление выполняется с
использованием новых, более совершенных технологий, и оно в исполнении
профессиональных мастеров получается надежным и долговечным.

Цена одного квадратного метра может составлять от шести до
двадцати тысяч рублей. В конкретную стоимость входят:

  • каркас;
  • набор
    стеклопакетов — их цена также может быть разной в зависимости от типа
    стеклопакета;
  • фиксирующие
    элементы и накладки;
  • открывающиеся
    элементы и фурнитура;
  • разнообразные
    комплектующие;
  • проектирование
    и монтаж.

Типы конструкций фасадного остекления

По типу конструкций фасадные системы могут быть разными. Стекло может быть установлено в профиль или устанавливаться без него. Безпрофильные системы используются только в качестве декоративных конструкций, поскольку им не свойственны тепло- и шумоизоляционные свойства. Профили могут изготавливаться из различных материалов, преимущественно из дерева и алюминия. Помимо материала, существует классификация по уровню теплозащиты. По этому критерию оценивают холодное и теплое остекление. Стандартная классификация учитывает следующие типы фасадного остекления:

  • Классический.
  • Планарный.
  • Структурный.
  • Полуструктурный.
  • Спайдерный (точечный).
  • Комбинированый.
  • Витражный.
Популярные статьи  Камень травертин в отделке и строительстве

Структурное фасадное остекление зданий

Рис. 3. Типы остекления.

Классическая система фасадного остекления

Классический тип отличается применением алюминиевого каркаса, который с внутренней стороны соединяется каркасом, и декоративной накрытием с внешней. Между каркасами находится стеклопакет. Толщина стекла может быть от 5 до 50 мм. Преимуществами классического типа является доступность монтажа и надежные теплоизоляционные свойства. Достигается тепло- и шумоизоляция благодаря герметику, который прижимается к стеклу. С виду это остекление похоже на сплошную стеклянную поверхность, разделенную узкими соединительными полосками.

Структурное фасадное остекление зданий

Рис. 4. Классическая система фасадного остекления.

Структурная система фасадного остекления

Структурное остекление фасада — это сложный тип стеклянной облицовки, который заключается в креплении стеклопакетов к фасаду герметиком, выполняющим функцию несущего элемента конструкции. Швы и стекло имеют один цвет, поэтому остекление выглядит, как цельное полотно. Герметик для структурного типа отличается высокой прочностью и антикоррозийными свойствами. Стекло для этого типа остекления обрабатывается кромкой, чтобы снизить нагрузку на конструкцию. Система отличается теплоустойчивостью, водонепроницаемостью и звукоизоляцией. Среди преимуществ этого твида облицовки: эстетичный вид цельного зеркального полотна, отсутствие дополнительных профилей, надежность системы по всем функциональным свойствам. Структурное остекление может быть не термоизолированным (без наружных планок) и термоизолированым, с повышенными термоизоляционными свойствами.

Структурное фасадное остекление зданий

Рис. 5. Полуструктурная система фасадного остекления.

Полуструктурная система фасадного остекления

Полуструктурная система представляет собой что-то среднее между предыдущими двумя видами остеклением фасада. Для полустртуктурной системы могут использоваться обычные стеклопакеты или зеркальные стекла. Для закрепления стекол используются тонкие профили, имитирующие структурные швы. Применяется полуструктурная система остекления для создания сплошной поверхности. Преимущество системы в установке скрытых створок, открывающихся снаружи. Окна для установки полуструктурного фасада соединяются на производстве, поэтому не нужно регулировать фурнитуру для установки.

Структурное фасадное остекление зданий

Рис. 6. Полуструктурная система фасадного остекления.

Способы изготовления

Изготавливаются экстерьеры строений по рассматриваемой технологии несколькими способами. Все они достаточно просты, интуитивно понятны в реализации, выполняют единую функцию – создание монолитных сооружений, объединяющихся в крупногабаритные светопрозрачные проемы. Часто подобные конструкции можно увидеть снаружи торгово-развлекательных центров, ресторанов, бизнес-центров.

Структурное

Структурное фасадное остекление зданий

Структурный способ изготовления помогает добиться привлекательности и отменных эксплуатационных параметров готового стеклянного сооружения. Особенность методики заключается в невидимости использования прижимных элементов при сборке прозрачного заполнения, так как их применяется минимальное количество.

Полу-структурное

Полуструктурный метод изготовления совместил все достоинства строчено-ригельной и системы монолитного типа. Наружное стекло тонируется или производится из каленого сырья. С целью удешевления конструкции производители иногда применяют простые пакеты. Прижимные планки надежно фиксируют светопропускное заполнение, но остаются малозаметными. Сточено-ригельная конструкция снаружи украшается декоративными накладками. Применение полу-структурных профилей актуально, когда требуется создать сплошной фасад.

Структурное фасадное остекление зданий

Производители структурных фасадов

Ведущими производителями на сегодня остаются такие компании, как Shueco, Alutech.

Производственная база первого изготовителя располагается в Германии, здесь производятся все фасадные комплектующие. Профильные системы Shueco известны стойкостью к усадке, деформированию. Здание с фасадами этого производителя устойчивы к коррозии, не требует особого ухода и обслуживания.

Фасадные конструкции выпускает и компания Alutech. Готовые изделия соответствуют европейским стандартам, славятся надежностью, длительными сроками использования (до 70 лет), качественной тепловой изоляцией, защитой от проникновения внешних шумов внутрь помещений. Используемые в сборке крепления и фурнитурные элементы устойчивы к механическим воздействиям и нагрузкам.

Особенности структурного остекления

Конструкционно структурные фасады очень похожи на стоечно-ригельную систему остекления, главное отличие – это отсутствие видимого прижимного профиля с внешней стороны.

Структурное фасадное остекление зданий                                           Стоечно-ригельная система

Рассмотрим основные характеристики структурного остекления:

  • Каркас состоит из вертикально установленных стоек и горизонтальных перемычек (ригелей);
  • Профиль изготавливают в основном из алюминия, иногда применяют нержавеющую сталь, легкосплавные металлические элементы или титан.
  • Крепят каркас между этажными перекрытиями, при этом конструкция просматривается только изнутри помещения. С внешней стороны видны исключительно стеклопакеты, швы между которыми заполняют либо специальным герметиком подходящего цвета, либо тонким декоративным профилем.

Структурное фасадное остекление зданий                                                                                 Структурное остеклениеСтруктурное фасадное остекление зданий                                    Чертеж типового узла структурного остекления — вид сверху

Визуально, строение системы можно увидеть в нашем видео:

Стеклопакеты для структурных фасадов

Структурное фасадное остекление зданий

Наружное стекло в таких стеклопакетах на 10-15мм больше, чем внутренне. Это необходимо для минимизации наружного шва и надежного крепления остекления к каркасу. Существуют конструкции, в которых дистанционная рамка немного утоплена вглубь стеклопакета. Это позволяет вставлять в полученный паз металлический профиль и через него фиксировать стеклопакет на несущей раме.

Наружные и внутренние стекла также отличаются от используемых в традиционных ПВХ конструкциях. Наружная часть изготавливается из толстого каленого стекла – для внутренней в основном применяют триплекс.

Структурное фасадное остекление зданий

Еще один важный момент, который нужно учитывать при установке стеклопакетов – монтажные швы между ними. Нельзя собирать полностью бесшовное сооружение, поскольку конструкция потеряет свою целостность из-за температурных деформаций стекла и несущего профиля. Минимальный зазор между наружными стеклами – 1см. Однако делать швы больше двух сантиметров тоже нежелательно – фасад с такими зазорами смотрится не совсем монолитно.

Герметик для структурного остекления

Способы механической фиксации стеклопакетов на несущей раме различаются в зависимости от производителя профиля. Однако в большинстве случаев наружное стекло стеклопакета удерживается в конструкции именно силиконовым герметиком. Кроме того, этот материал герметизирует все стыки и примыкания конструкции, компенсирует температурные изменения размеров, предотвращая повреждение стекол и деформацию сооружения в целом.

Популярные статьи  Как построить дачный душ своими руками

Структурное фасадное остекление зданий

В структурных фасадах герметик применяют по следующим причинам:

  • Надежная фиксация стекла металла, керамики и большинства пластиков.
  • Можно подобрать подходящий по цвету материал или использовать прозрачный.
  • Работать силиконовым герметиком можно при температурах от -30 до +40.

Структурное фасадное остекление зданий

Для остекления структурных фасадов используют либо нейтральные, либо кислотные герметики. Применение последних вместе со стеклами, покрытыми декоративным или энергосберегающим напылением, имеет ряд особенностей. В состав такого напыления, как правило, входят металлы, а кислота в герметике может взаимодействовать с этими металлами. Поэтому места контакта кислотного состава и стекла необходимо предварительно очищать.

Структурное фасадное остекление зданийГерметик Dow Corning для структурного остекления

Типы остекления

Есть несколько возможных вариантов остекления фасадов.  Все они зависят от типа конструкции. Можно самостоятельно выбрать нужный тип или посоветоваться со специалистами в данном вопросе, которые помогут подобрать нужный вариант под ваши требования.

Основные типы конструкций:

  • Стоечно-ригельные системы;
  • Структурные;
  • Светопрозрачные спайдерные;
  • Навесные варианты.

Каждый из приведенных типов имеет свои отличительные особенности при установке, а так же при их внешнем виде. Но, тем не менее, каждый из них очень прочен, надежен и имеет все положительные характеристики стеклянного фасада. Разберем каждый вариант более подробно.

Стоечно-ригельная система срс

Стоечно-ригельная система остекления в разрезе

Стоечно-ригельные системы наиболее часто встречаемые. Это светопрозрачные фасады поддерживаемые горизонтальными и вертикальными профилями, так же называемые как ригели и стойки. Для более стильного и интересного варианта здания используются декоративные накладки. Это нисколько не мешает пропускной способности стекла, и помещения достаточно освещены. Универсальными эти конструкции делает то, что их возможн использовать практических для любых типов зданий.

Модульная система

Модульное остекление – элементный фасад зданий

Модульный фасад – стеклянный фасад зданий особого вида, так же называемым блочным фасадом или элементным. Главной причиной появления модульной системы служит увелечение возводимых зданий башенного типа. Раньше для таких типов зданий применялись стоечно-ригельные фасады, но они быстро стали не удовлетворяли требованиям сроков и технологий строительства. Отличие модульной системы от стоечно-ригельной заключается в том, что на объект конструкции поставляются не в разобранном виде, а готовый типовой фасадный блок в сборе.

Структурные системы

Структурная система остекления

Отличительной особенностью структурной системы является ее целостность.  Со стороны это выглядит так, будто основную часть здания покрыли сплошным листом стекла. К тому же совершенно невидны никакие петли и другие элементы профиля. Закрепление происходит при помощи специального герметичного клея, не подверженного воздействию влажности и перепада температур. Несмотря на крепление стекла клеем, фасад будет безопасным и прочным и отлично подходит для крупноформатного остекления, даже для самых высоких зданий. Тем не менее, такой фасад используется и для небольших магазинчиков и домов и смотрится это не менее завораживающе.

Полуструктурные системы

Устройство полуструктурного фасадного остекления

Стоечно-ригельное и структурное остекление в объединение представляют собой полуструктурные системы. Отличая их, заключаются в лицевой поверхности, на которой обязательно используется либо исключительно горизонтальные, либо декоративные крышки расположившиеся только вертикально, скрывают они под собой профиль несущего каркаса. Что бы обеспечить качественные герметичные соединения, в основном применяют эластичные уплотнения либо силикон. Так же используя полуструктурные системы, есть несколько видов декоративных накладок: миндалеобразне, скругленные или плоские.

Спайдерные системы

Спайдерная система остекления фасада

Спайдерные системы стеклянного фасада так же относятся к одним из самых популярных и часто используемых. Они используются без рам для крепления стекол, так же отпадает необходимость закреплять петли. В качестве закрепляющей связи, у таких фасадов служат специальные кронштейны. Изготавливаются они из стали высокой прочности. При помощи эластичных зажимов все элементы фасада крепятся к этим кронштейнам или как их еще называют – спайдерам. Используя данный вид креплений, не составит труда покрыть стеклом большие площади. Именно поэтому часто спайдерные системы используют для остекления в крупных зданиях.

Вантовые системы

Стеклянный фасад на вантовой системе на спайдерах

Вантовые системы относятся к спайдерной системе, и придают остеклению  панорамный эффект, элегантность, легкость и визуальную целостность. Данное остекление считается одним из самых престижных и практичных, при этом использование данной системы возможно для зданий любых форм, размеров и геометрий.

От обычной спайдерной системы вантовые отличаются очень существенно. Главной отличительной чертой является крепление к зданию, отсутствуют традиционные рам-секции. Если почти все фасады в своей основе имеют жесткий металлический каркас прикрепленный к базовым стенам, то планарная конструкция крепится с помощью специальных высокопрочных тросов (вантов), туго натянутых и «сплетенных» по принципу паутины.

Обустройство фасадов

Конструкция системы производится при помощи нескольких элементов:

  • опорный каркас из алюминиевого либо стального несущего профиля, к которому впоследствии будут крепиться стеклопакеты;
  • закаленное стекло либо фасадные стеклопакеты, которые крепятся к металлической основе посредством нанесения на них клея-герметика и с помощью высокопрочной адгезивной ленты.

Придает весьма презентабельный внешний вид любому зданию. В особенности это касается деловых офисных центров, торговых комплексов, а также коммерческих банков

Немаловажно отметить и то, что подобные здания гармонично вписываются в общую городскую архитектуру, делая улицы намного более привлекательными.
Каркас из алюминия в силу своего незначительного веса существенно уменьшает физические усилия работников, в особенности если работы ведутся на высоте. Весомым положительным фактором является и долговечность этого материала

Алюминий не подвержен коррозии и обладает достаточной прочностью, чтобы с легкостью выдержать закрепленные на нем стеклопакеты.
Для установки снаружи применяется специальное ударопрочное стекло, которое не разрушается и не трескается при сильном ветре. Материал весьма устойчив к различного рода вибрациям и разнообразным внешним механическим воздействиям.
Алюминий в совокупности со стеклом обеспечивает надежную защиту помещений здания от ультрафиолетовых излучений и агрессивной климатической среды, влаги и воздействия высоких и низких температур.
Подобное строительное решение обеспечивает большее естественное освещение внутри здания, что в итоге влечет существенную экономию электроэнергии.
Обеспечивает основную тепловую и шумоизоляцию. Все швы совершенно герметичны и не пропускают сквозные потоки воздуха. Подобная конструкция достаточно устойчива к возгоранию благодаря использованному при ее монтаже материалу.
Достаточно легко обслуживать и ремонтировать. Все компоненты взаимозаменяемы. Из-за особенностей устройства замене поддаются не только стеклопакеты, но и каркасные детали. Кстати, именно по этой причине довольно часто хозяева квартир, купленных в подобных зданиях, меняют установленный строителями стеклопакет на более подходящий для них.
Ассортимент стеклопакетов для фасадов настолько обширен, что можно выполнить его в различных цветах и оборудовать витражи.

Популярные статьи  Декоративные обои под кирпич: виды, фото, дизайн

Устройство структурного остекления

При структурном остеклении применяется два способа крепления стеклопакетов с помощью силиконового герметика: двухстороннее и четырехстороннее.

При двухстороннем креплении к несущей конструкции крепятся горизонтальные и вертикальные крепежные элементы. Механические крепления воспринимают нагрузку от собственного веса конструкции, а подвижная нагрузка распределена с двух сторон на силиконовый герметик и с двух других сторон на механические крепления.

При четырехстороннем креплении в качестве несущего используется только герметик, склеивающий все четыре стороны. Собственный вес конструкции, в зависимости от проекта, воспринимается либо силиконовым слоем, либо несущими ребрами.

При устройстве структурного остекления к каркасу здания предъявляются особые требования, такие как абсолютная жесткость каркаса. Перед монтажом проводится предварительная подготовка каркаса здания, зазоры между стеклами должны быть минимальными. Зазоры нужны для компенсации температурных колебаний соседних стеклопакетов или других элементов фасада. Пространства, воспринимающего прогиб плит перекрытия, на которые крепится сама система, быть не должно. Минимальный прогиб плит перекрытия должен быть практически равен нулю.

Компания «Альянс» для изготовления структурного остекления фасадов зданий использует систему профилей REYNAERS CW50−SC. В такой системе для увеличения уровня надежности и безопасности, помимо обычного приклеивания стеклопакетов, применяется также и их механическая фиксация. На внутреннее стекло стеклопакета приклеивается специальный профиль, образующий по краю опорную рамку, которая потом закрепляется на горизонтальные ригели и вертикальные алюминиевые стойки. Это заметно увеличивает безопасность остекления.

Особенности стеклопакетов

Структурное фасадное остекление зданийОсновной несущей конструкцией структурного остекления фасадов является силиконовый герметик, а внешние механические крепления полностью отсутствуют. Швы между стеклопакетами (толщиной до 20мм) одного цвета со стеклом, скрытые створки, отсутствие внешних механических креплений создает ощущение цельного стеклянного фасада здания.

При структурном остеклении применяются особые стеклопакеты. Наружное стекло в таких стеклопакетах длиннее, чем внутреннее. Благодаря этой особенности к опорной раме приклеиваются одновременно оба стекла — и внутреннее, и наружное. Таким образом надежность всей конструкции значительно повышается.

Использование силиконовых герметиков в качестве несущей конструкции

Силиконовый герметик разработан специально для структурного остекления. Он не только делает конструкцию герметичной, но и защищает элементы фасада здания от механических и атмосферных воздействий. При правильном проектировании и качественной установке структурное остекление на основе герметиков противостоит сдвигам, давлению, скалыванию, силе тяги, осадке, температурным перепадам, ветровым нагрузкам и многим другим воздействиям.

Силиконовые герметики используются для приклеивания стекол, различных панелей (металлических, композитных, каменных, керамических) к каркасу здания.

Герметик подбирается исходя из размеров конструкции, учитывается также качество склеивания.

Применяемые компанией «Альянс» силиконовые герметики проходят обязательное предварительное тестирование, обладают высоким качеством, сопротивляемостью к ультрафиолетовому излучению и температурным деформациям, защищают здание от атмосферных воздействий. Такие герметики устойчивы к воздействию огня.

Основные характеристики подтипов систем

Фасады со структурным остеклением могут быть четырехсторонними и двухсторонними согласно применяемым в процессе монтажа системам. Полуструктурное остекление может оказаться наиболее выгодным сочетанием структурного и ригельно-стоечного типа, поскольку при нем герметизация швов проводится в одном направлении при помощи прижимных профилей. С другой стороны стыки герметизируют, используя силикон.

Структурное фасадное остекление зданий

Основные характеристики стоечно-ригельного фасада.

Структурное остекление подразумевает компактность крепежных элементов, которые скрыты внутри швов между стеклами. Для фиксации стекла применяются несколько способов, из которых самые распространенные — механический и клеевой стык. При первом используются поворотные фиксаторы, второй основан на агдезии герметиков.

В условиях климата средней полосы структурное остекление проводится на основе технологии применения поворотных фиксаторов, что является оптимальным для теплых фасадов зданий. В данном случае профили опираются и крепятся с учетом пространства внутри стеклопакета. Стекло фиксируется на сооружении поворотными скобами в виде пропеллеров с двумя прижимами.

Структурное остекление производится с использованием особых стеклопакетов, в которых рамка, заполненная абсорбентом, располагается на заглублении в 50 мм. Таким образом, по периметру образуются пазы, а прижимы при монтаже ориентируются параллельно швам, углубляются и стягиваются саморезами.

Сегодня в работе со структурным остеклением фасадов просматривается направление к минимизации, облегчению сооружений — как несущих, так и ограждающих. Это заметно и в строительстве, и в дизайне.

Структурное остекление особенности

В отличие от рамных конструкций, где панели помещены в специальные алюминиевые каркасы, структурные системы держат стеклопакеты при помощи силиконовых герметиков. Их используют как вариант крепежа для заделывания и декора межпанельных швов.

В качестве наполнения используются:

  • Одно- и двухкамерные стеклопакеты, обычно применяют триплекс.
  • Алюминиевые панели из стали или композитов.

Стеклопакеты отличаются специфической особенностью: в процессе производства внешний лист изготавливается большим по площади. Внутреннее пространство между полотнами заполняется инертным газом, что существенно сокращает теплопотери.

Перед установкой системы в большинстве случаев сначала разрабатывается техническое задание и выполняется ряд работ:

  • Геодезическая съемка. Стекло, которое используется при структурной облицовке, обладает большим весом, поэтому исследования геодезии позволяют определить вероятную нагрузку на фундамент объекта, выполнить подбор оптимальных материалов и произвести все необходимые расчеты.
  • На следующем этапе разрабатывается проект – создается общая схема конструкции, с указанием всех отдельных узлов, применяемых материалов и фурнитуры. В проект должны быть включены: описание работ, требуемый инструмент, число профилей и крепежных элементов.
  • После этого под заказ изготавливаются стеклопакеты со всеми составляющими узлами.

После того, как материалы и инструмент будут доставлены на строительный объект, можно приступать к монтажу.

Среди специфических нюансов структурного остекления стоит выделить ключевой – в таких системах отсутствуют механические крепежи. Основой несущей системы выступает силиконовый герметик. Дистанция между стеклянными компонентами составляет несколько сантиметров, поэтому разрабатывается единый, визуально монолитный фасад. Используются особые стеклопакеты, различные по габаритам. С наружной стороны чаще применяют закаленные стекла, а изнутри триплекс.
